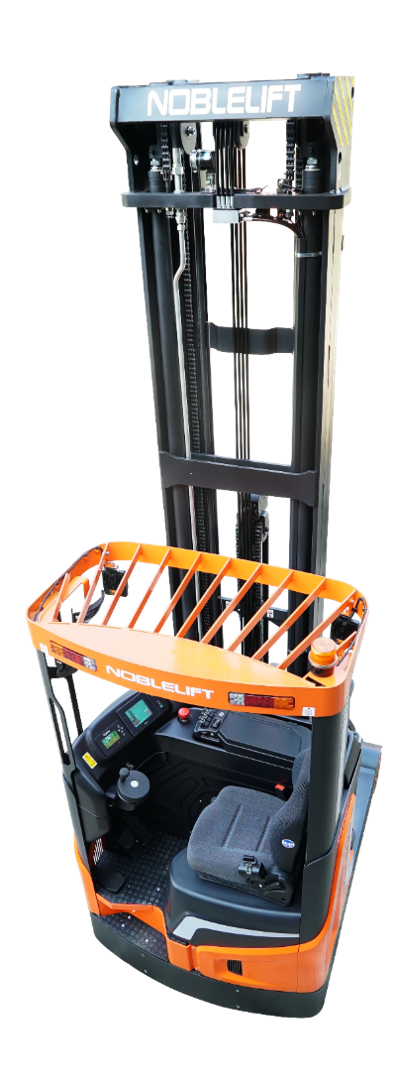

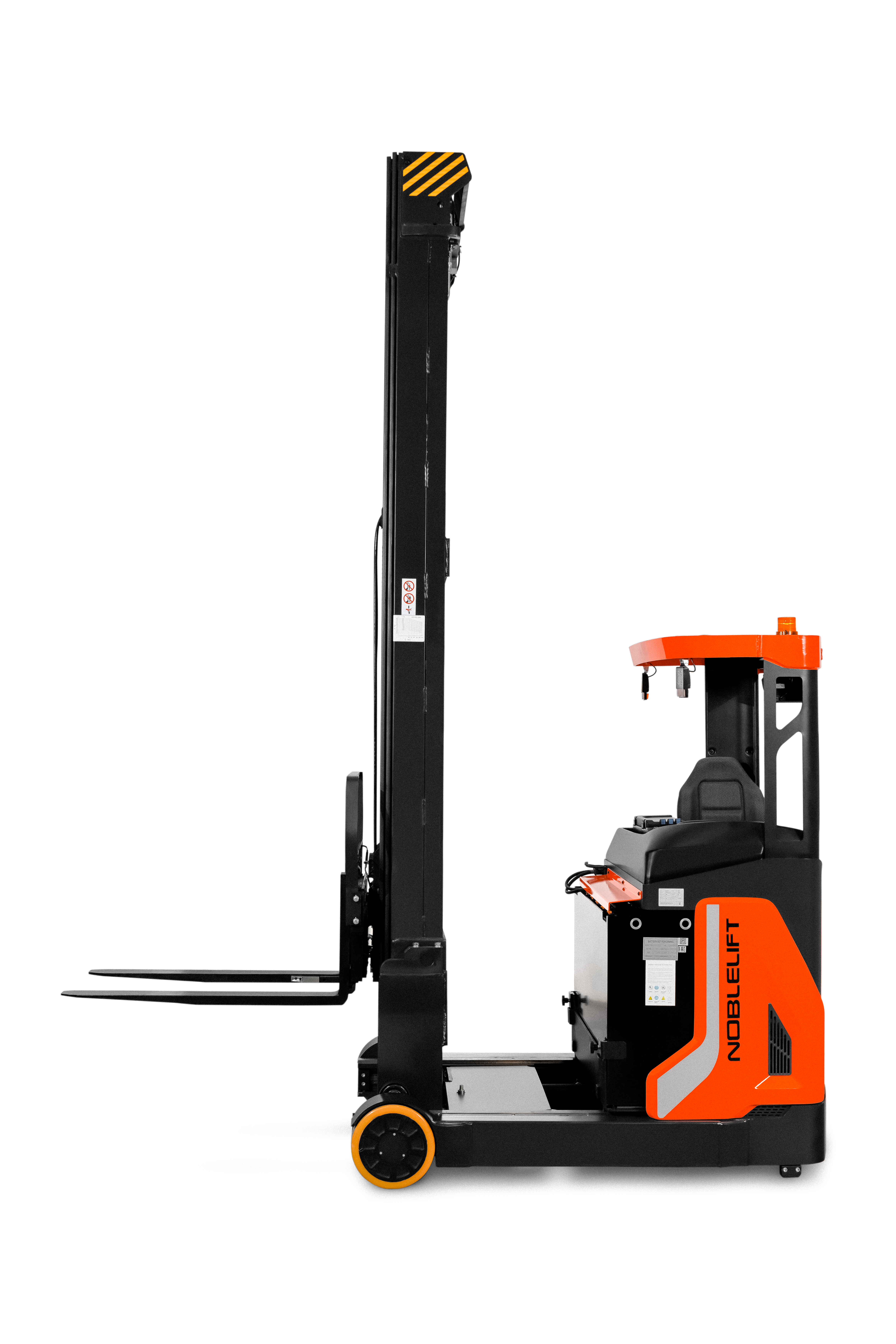

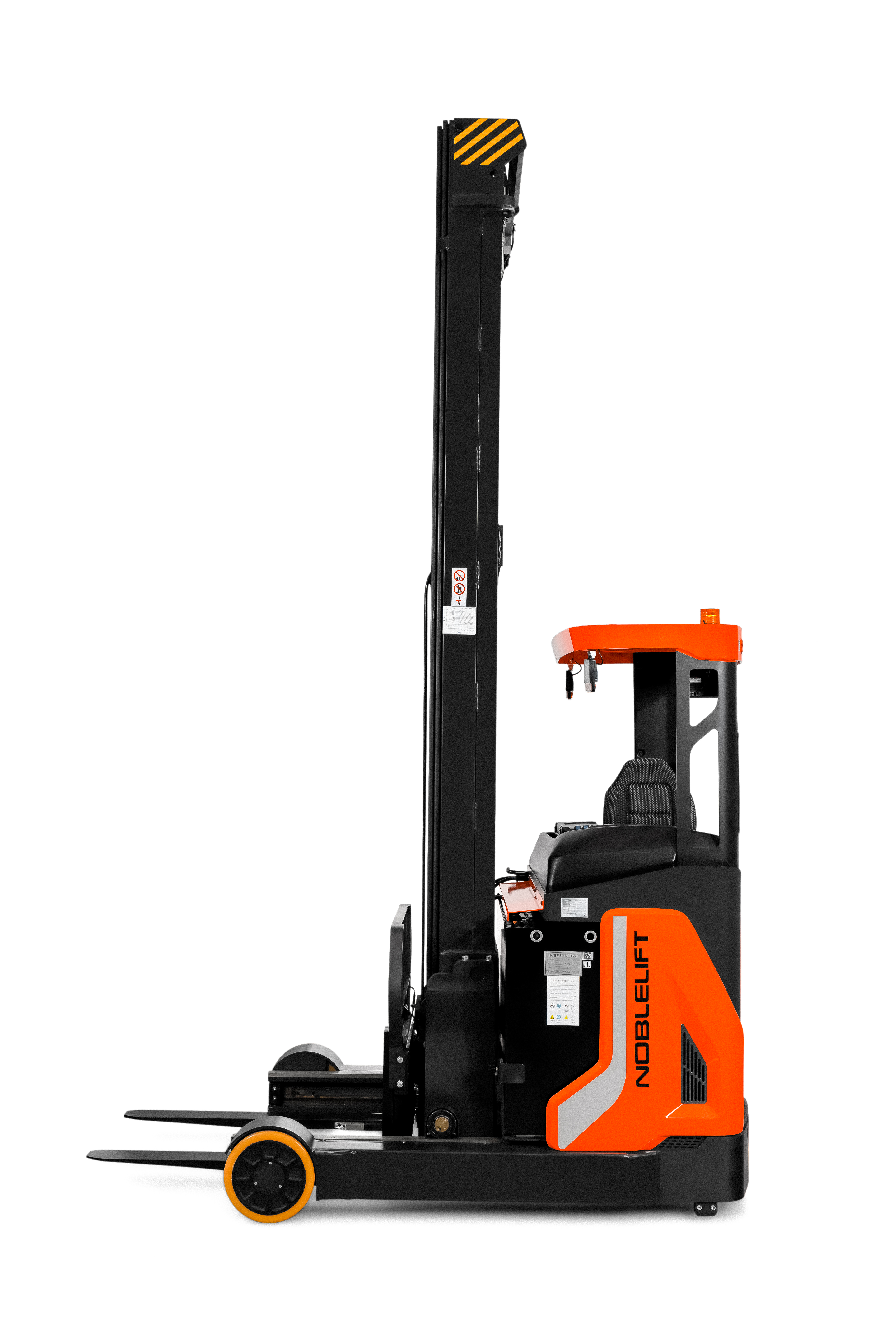

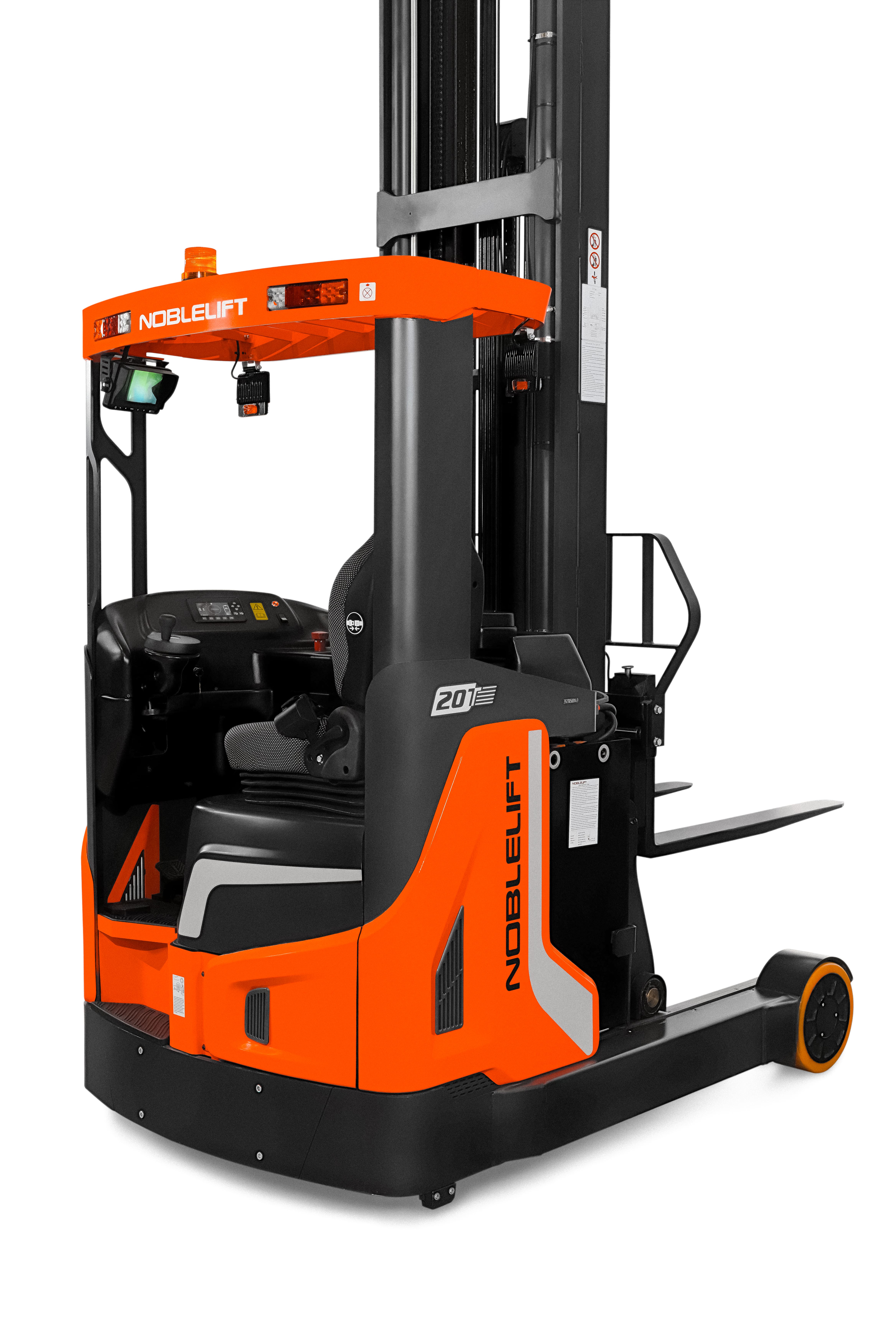

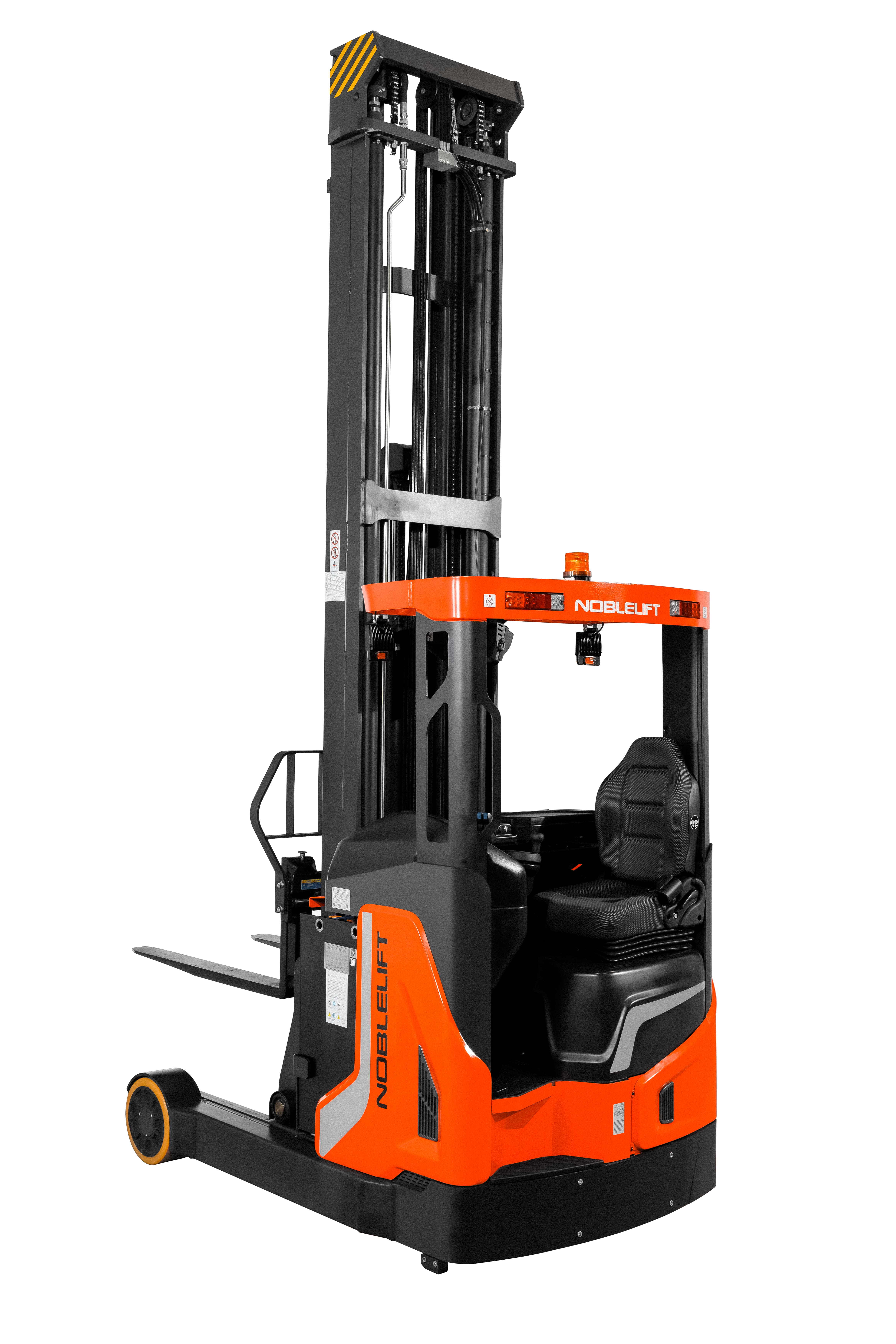

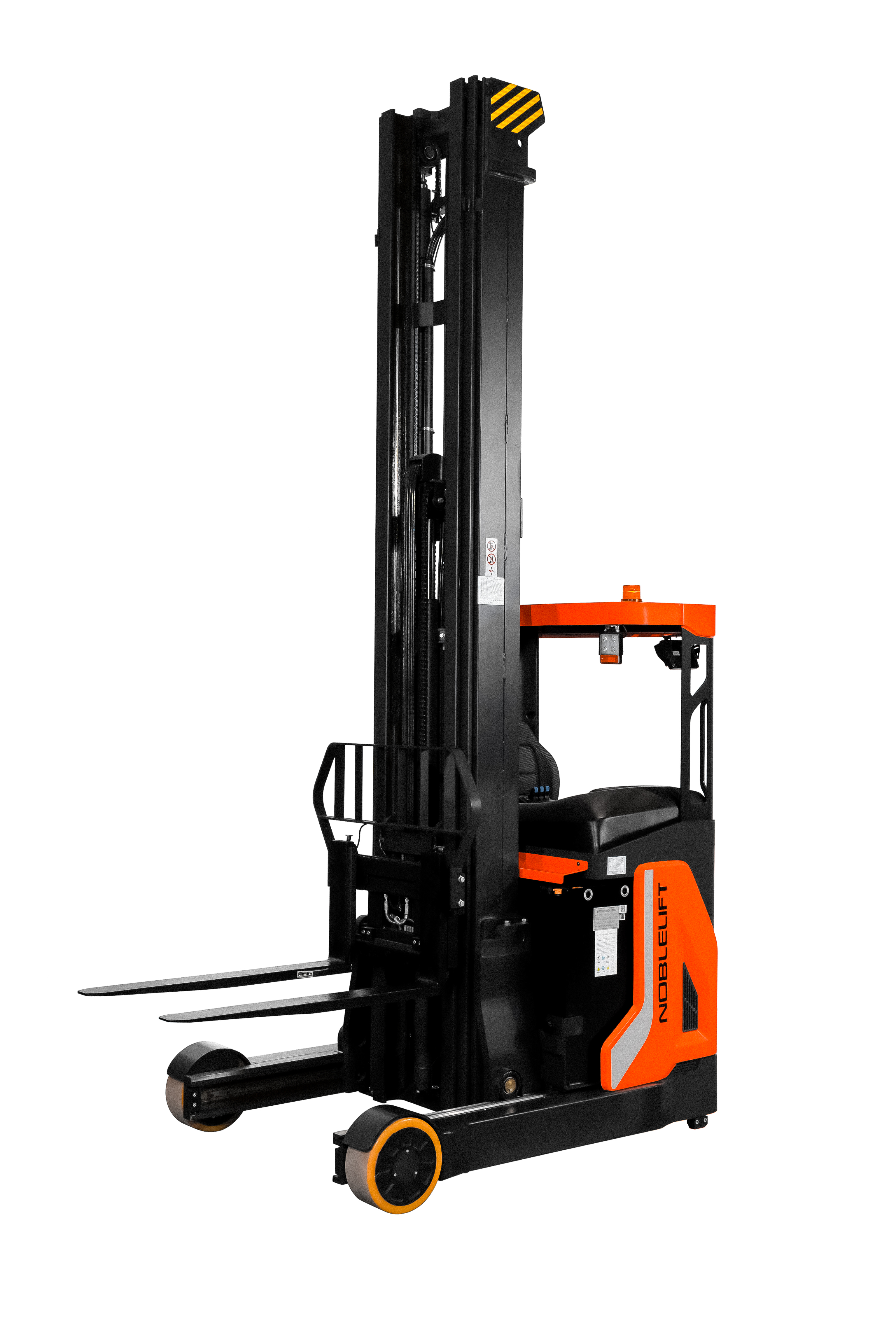

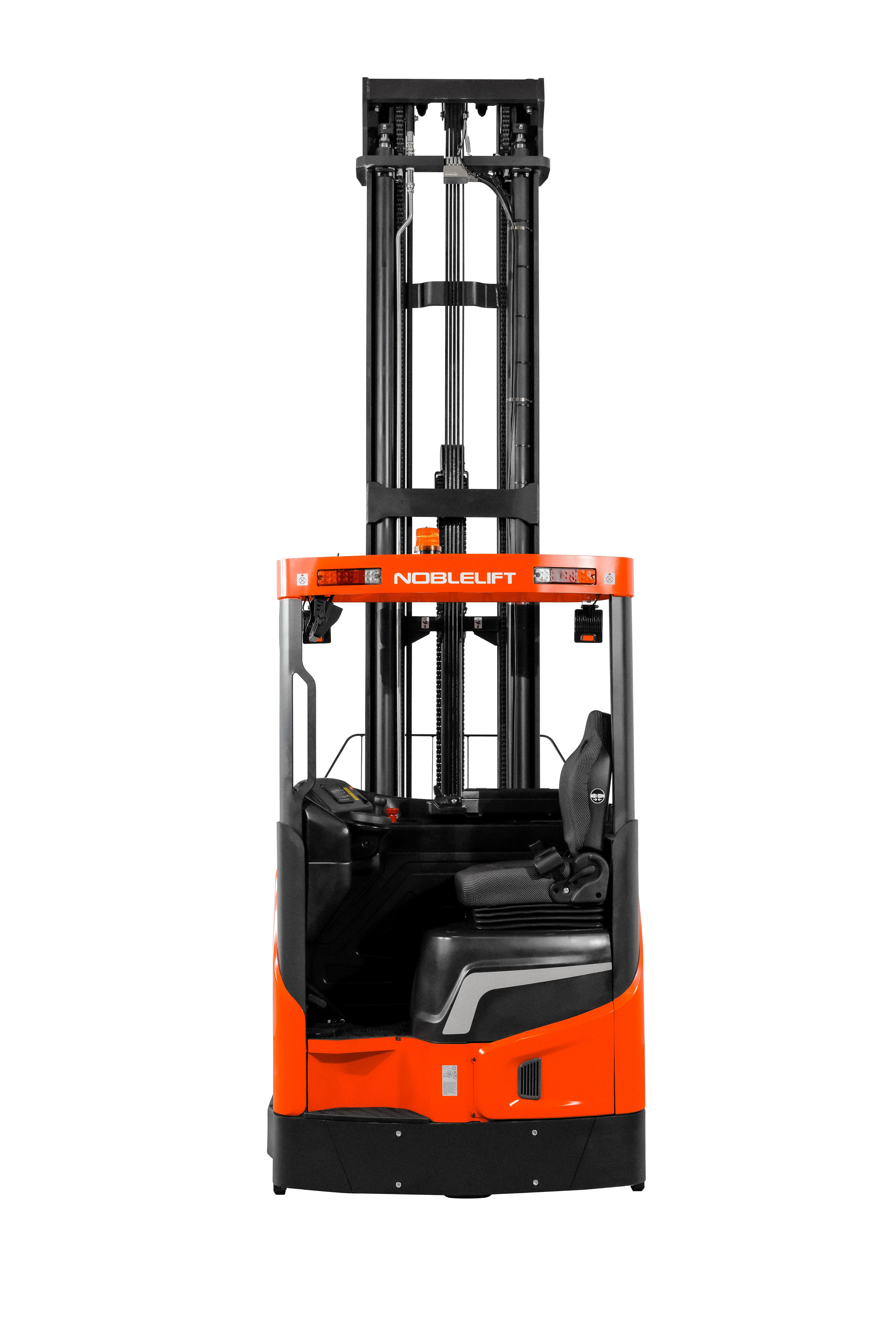

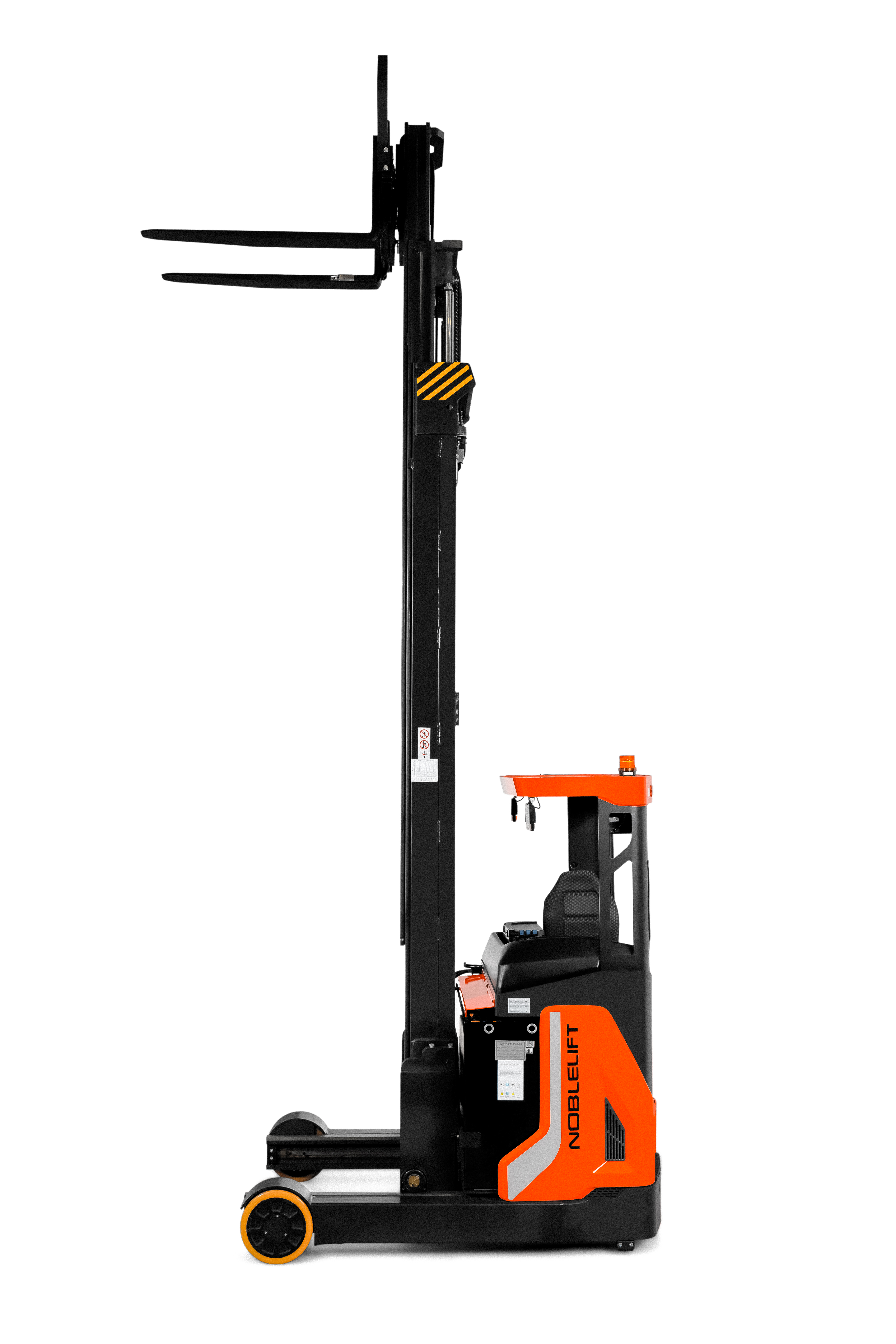

RT20ProH (700 Ач), RT20ProH (20 кВт, 700 Ач), RT20ProH (945 Ач), RT20ProH (20 кВт, 945 Ач), RT20ProH SE (700 Ач), RT20ProH SE (945 Ач)

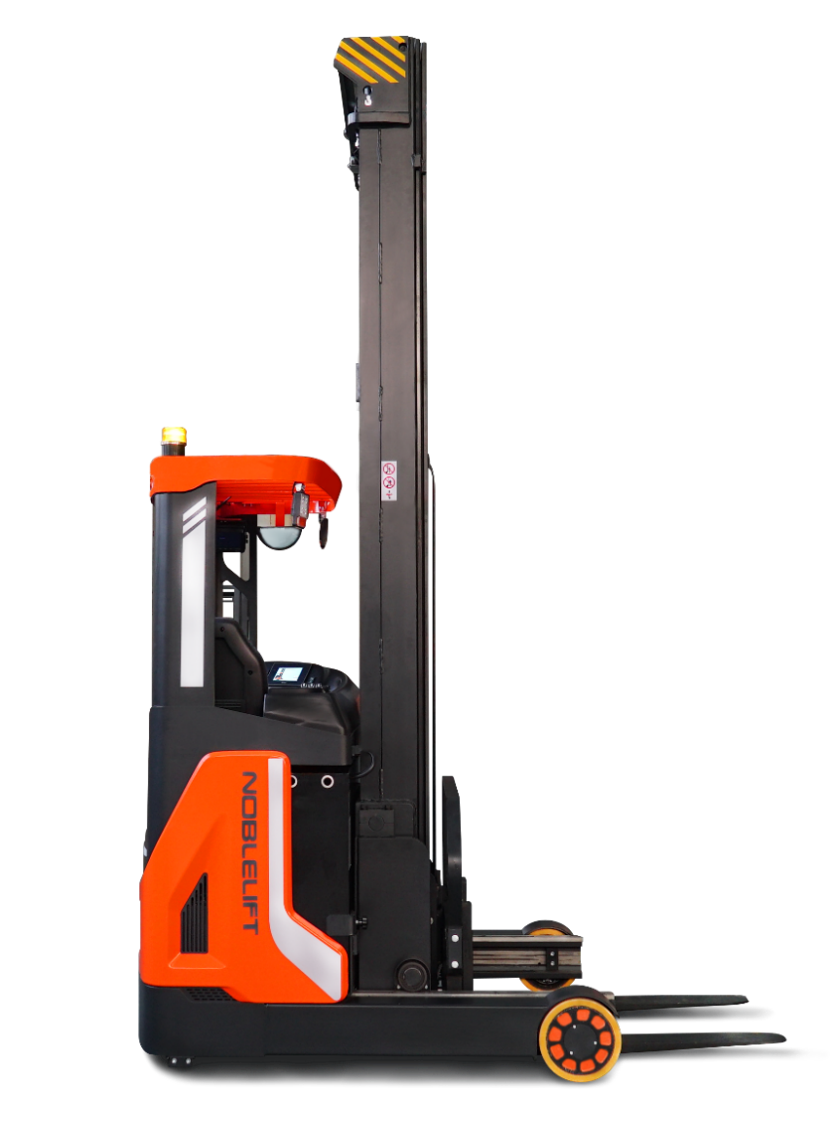

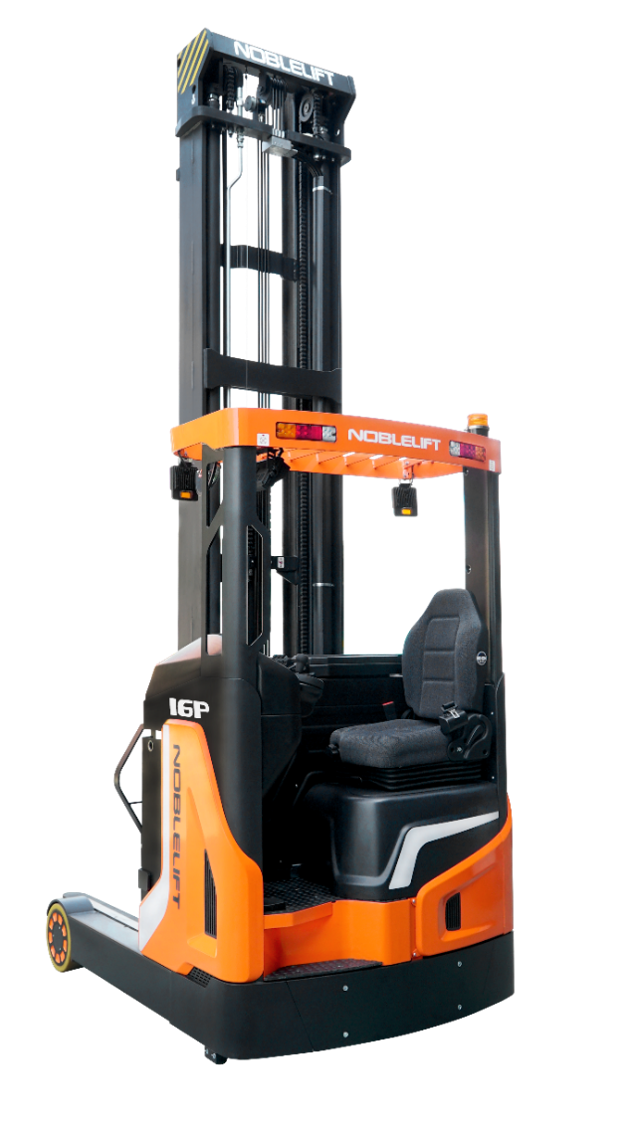

Ричтраки с грузоподъемностью 2000 кг и доступными высотами подъема от 10 метров до 12,5 метров.
Характеристики
Стандартная комплектация для российского рынка включает:
- АС двигатели передвижения и рулевого управления Schabmuller (6.4кВт) или HuaSheng (7.0кВт)
- АС двигатель гидравлики KDS
- Редуктор ZF

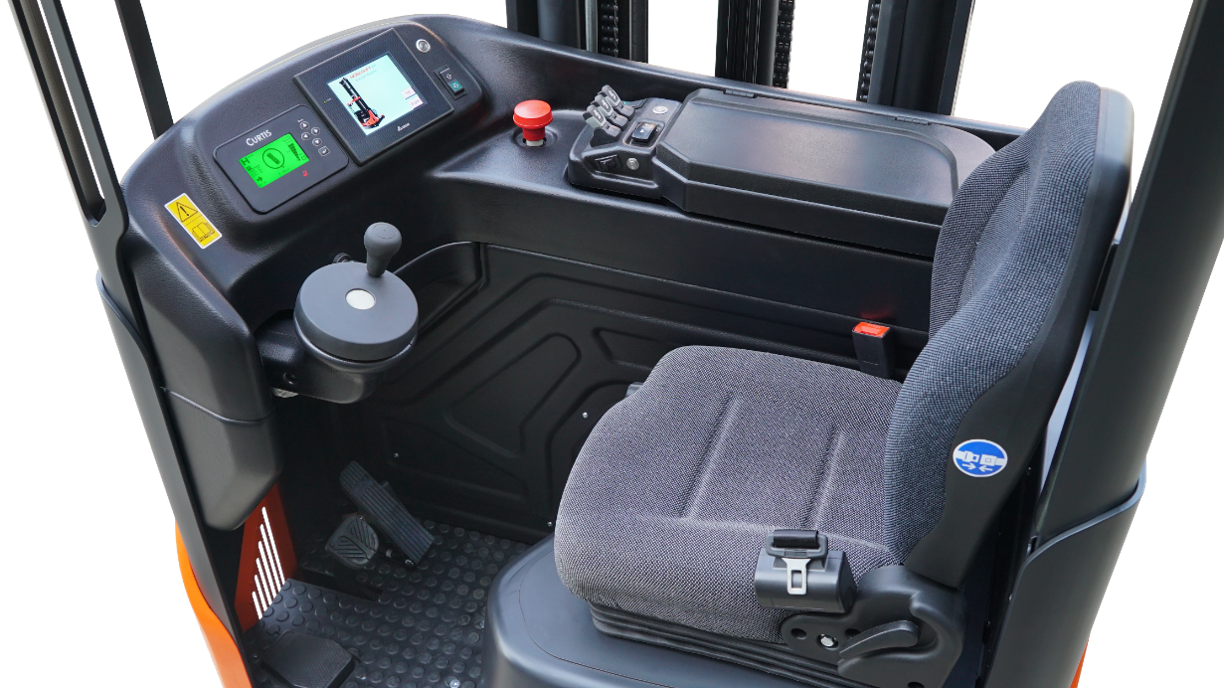

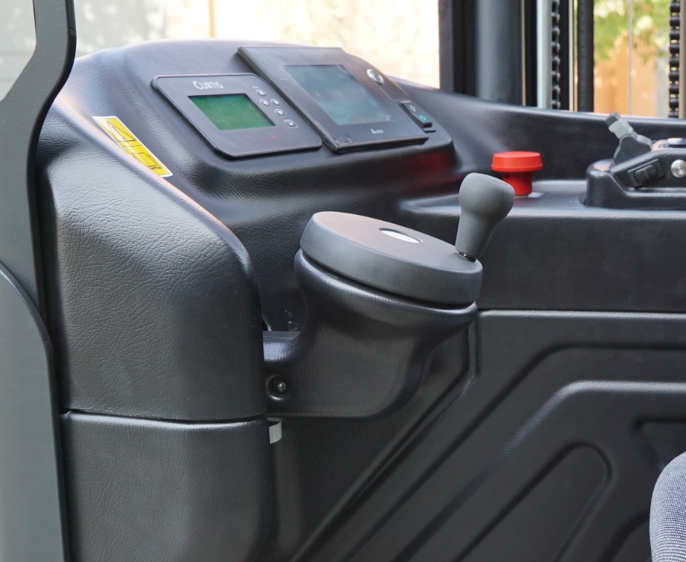

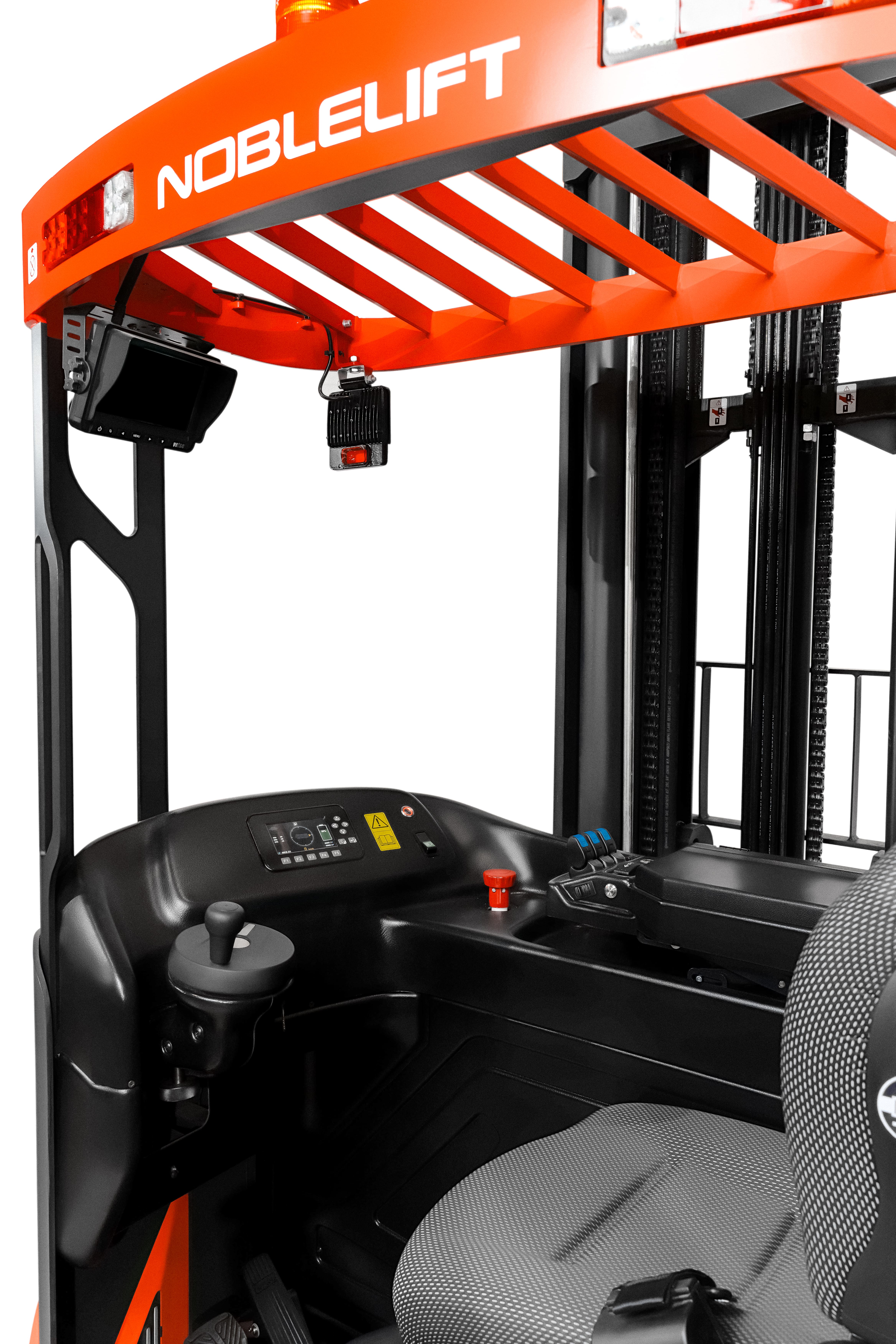

- Контроллеры Curtis с информационной панелью, отображающей статус ричтрака, положение рулевого колеса, направление движения, время наработки в моточасах и уровень заряда АКБ
- Выбор системы рулевого управления 180º или 360º
- Управление гидравликой при помощи Fingertip манипуляторов (PRO)
Стандартная комплектация для российского рынка включает:
- АС двигатели передвижения и рулевого управления Schabmuller (6.4кВт) или HuaSheng (7.0кВт)
- АС двигатель гидравлики KDS
- Редуктор ZF
- Контроллеры Curtis с информационной панелью, отображающей статус ричтрака, положение рулевого колеса, направление движения, время наработки в моточасах и уровень заряда АКБ
- Выбор системы рулевого управления 180º или 360º
- Управление гидравликой при помощи Fingertip манипуляторов (PRO)
Опционально доступны:
- Увеличенная емкость АКБ
- Удлиненные вилы
- Боковая замена АКБ

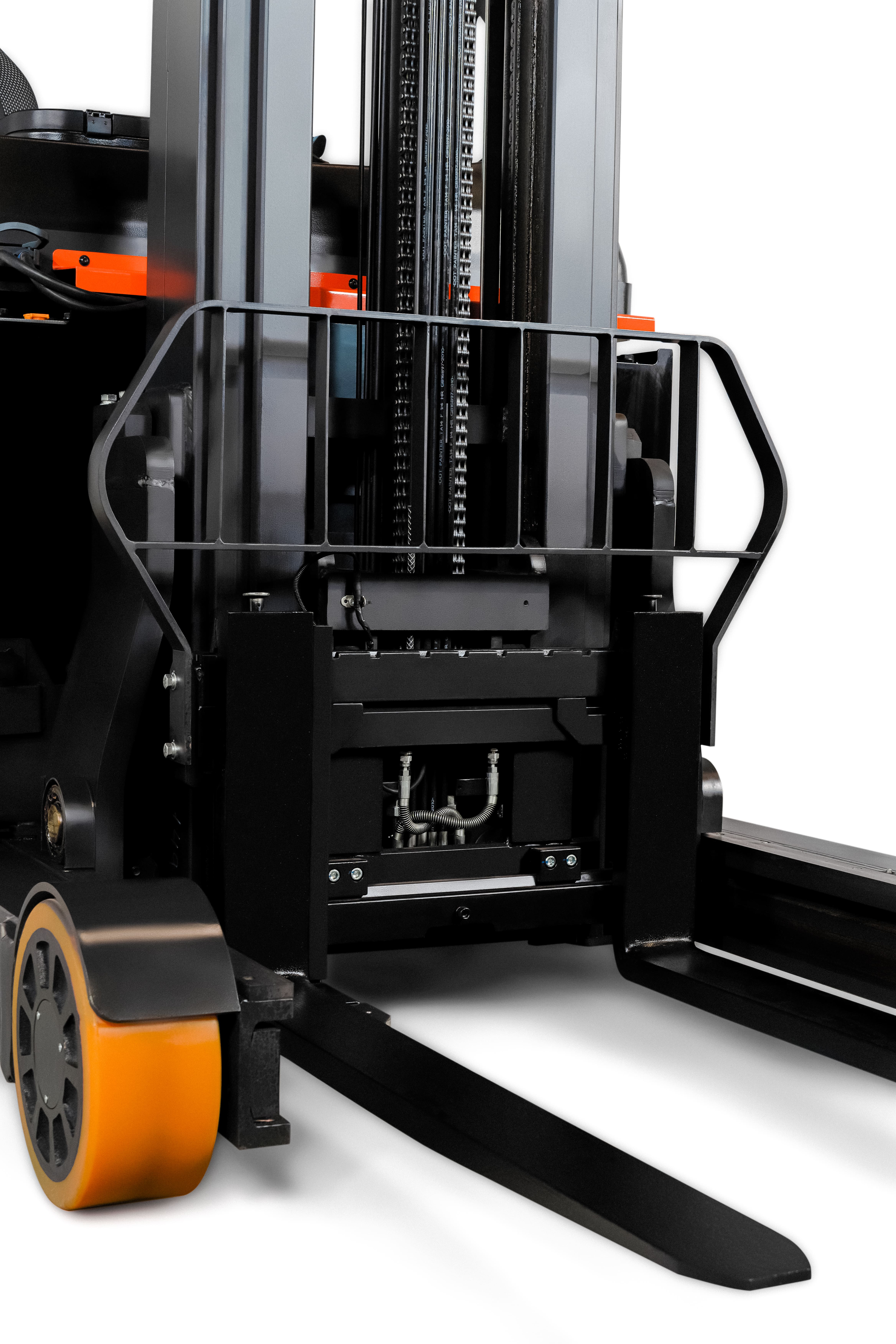

- Боковое смещение каретки вил (sideshift)

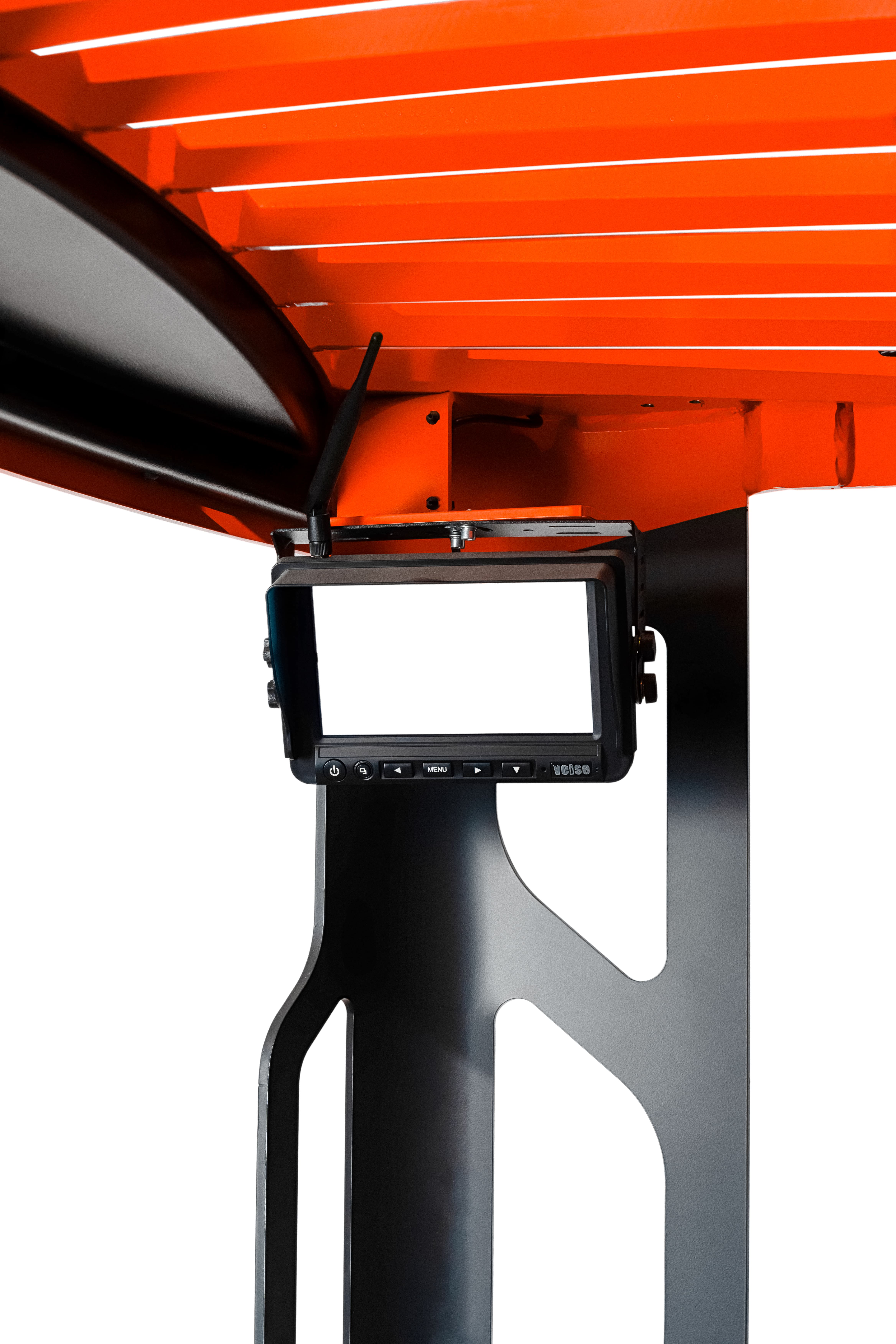

- Беспроводная камера и монитор
- Преселектор высоты подъема
| Основные параметры | 1.2 | Модель | RT20ProH (700 Ач) | RT20ProH (20 кВт, 700 Ач) | RT20ProH (945 Ач) | RT20ProH (20 кВт, 945 Ач) | RT20ProH SE (700 Ач) | RT20ProH SE (945 Ач) | |
| 1.3 | Привод: электрический (тип: аккумулятор, сеть,…), дизельный, бензиновый, газовый | Электрический (аккумулятор) | Электрический (аккумулятор) | Электрический (аккумулятор) | Электрический (аккумулятор) | Электрический (аккумулятор) | Электрический (аккумулятор) | ||
| 1.4 | Положение оператора | Сидя | Сидя | Сидя | Сидя | Сидя | Сидя | ||
| 1.5 | Грузоподъемность | Q (кг) | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 | |
| 1.6 | Центр загрузки | c (мм) | 600 | 600 | 600 | 600 | 600 | 600 | |
| 1.8 | Расстояние от центра оси до вил | x (мм) | 405/234 | 405/234 | 405/234 | 405/234 | 405/234 | 405/234 | |
| 1.9 | Колесная база | y (мм) | 1590 | 1590 | 1734 | 1734 | 1590 | 1590 | |
| Массы | 2.1 | Масса | кг | 5200 | 5200 | 5600 | 5600 | 5200 | 5600 |
| 2.3 | Нагрузка на переднюю/заднюю ось без груза | кг | / | / | / | / | / | / | |
| 2.4 | Нагрузка на переднюю/заднюю ось с грузом, мачта выдвинута | кг | / | / | / | / | / | / | |
| 2.5 | Нагрузка на переднюю/заднюю ось с грузом, мачта втянута | кг | / | / | / | / | / | / | |

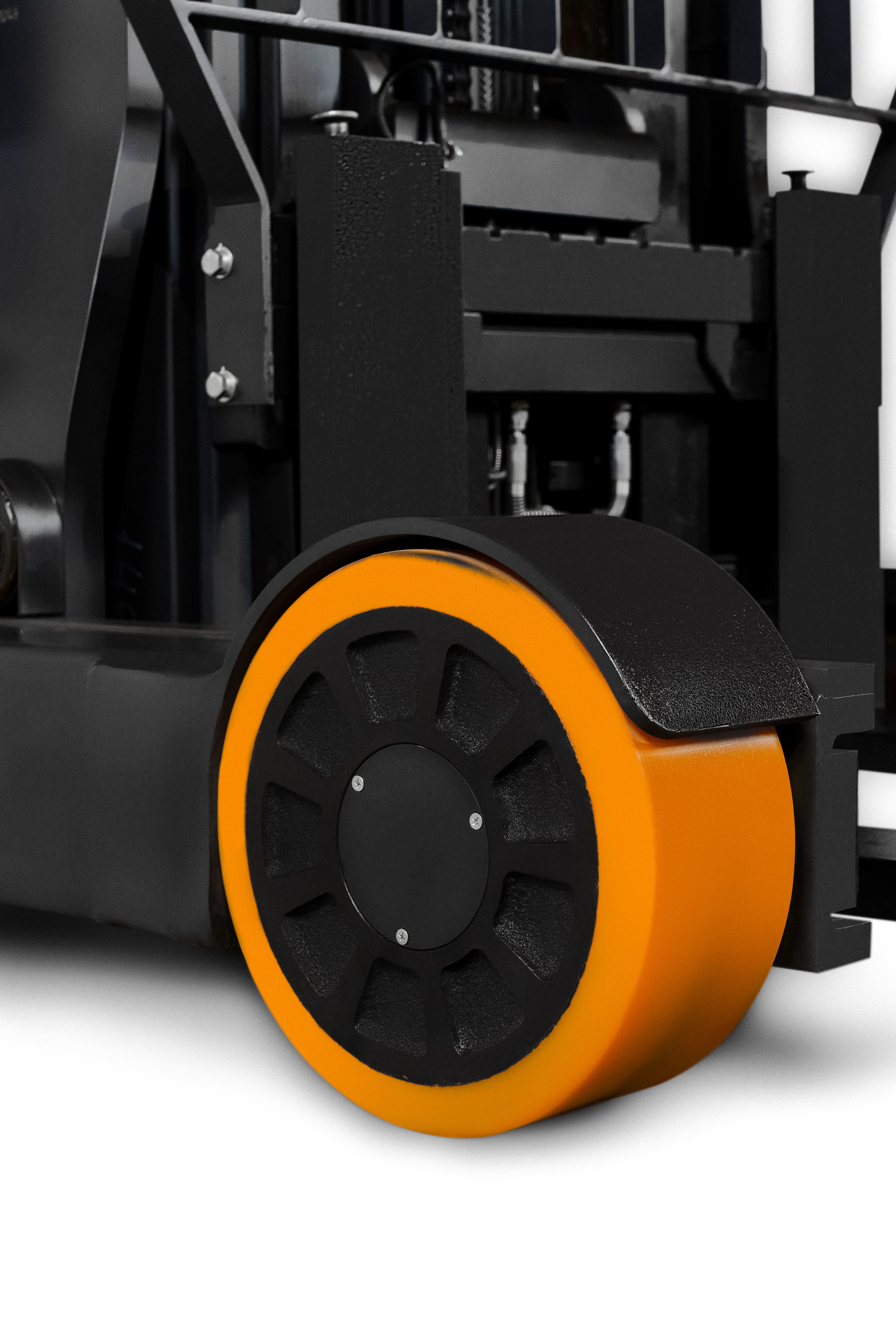

| Колеса, ходовая часть | 3.1 | Тип колес | Полиуретан (PU) | Полиуретан (PU) | Полиуретан (PU) | Полиуретан (PU) | Полиуретан (PU) | Полиуретан (PU) | |
| 3.2 | Размер передних (ведущих) колес | Ø406×152 | Ø406×152 | Ø406×152 | Ø406×152 | Ø400×160 | Ø400×160 | ||
| 3.3 | Размер задних колес | Ø330×140 | Ø330×140 | Ø330×140 | Ø330×140 | Ø330×110 | Ø330×110 | ||
| 3.5 | Количество колес спереди/сзади (х-ведущие) | 1x/2 | 1x/2 | 1x/2 | 1x/2 | 1x/2 | 1x/2 | ||
| 3.7 | Колея задних колес | b11 (мм) | 1290 | 1290 | 1290 | 1290 | 1160 | 1160 | |
| Размеры | 4.1 | Наклон мачты/каретки вил вперед/назад | α/β (º) | 4/-2 | 4/-2 | 4/-2 | 4/-2 | 4/ -2 | 4/ -2 |
| 4.2 | Габаритная высота (min) | h1 (мм) | 4900 | 4900 | 4900 | 4900 | 4900 | 4900 | |
| 4.3 | Свободный подъем | h2 (мм) | 4290 | 4290 | 4290 | 4290 | 4230 | 4230 | |
| 4.4 | Высота подъема | h3 (мм) | 12500 | 12500 | 12500 | 12500 | 12500 | 12500 | |
| 4.5 | Габаритная высота (max) | h4 (мм) | 13410 | 13410 | 13410 | 13410 | 13410 | 13410 | |
| 4.7 | Высота по защитному ограждению (кабине) | h6 (мм) | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 | |
| 4.8 | Высота сиденья | h7 (мм) | 1100 | 1100 | 1100 | 1100 | 1100 | 1100 | |
| 4.10 | Высота опорных консолей | h8 (мм) | 270 | 270 | 270 | 270 | 270 | 270 | |
| 4.15 | Высота вил в нижнем положении | h13 (мм) | 40 | 40 | 40 | 40 | 40 | 40 | |
| 4.19 | Общая длина | l1 (мм) | 2580 | 2580 | 2724 | 2724 | 2580 | 2724 | |
| 4.20 | Длина до фронта вил | l2 (мм) | 1430 | 1430 | 1574 | 1574 | 1430 | 1574 | |
| 4.21 | Общая ширина | b1 (мм) | 1430/1270 | 1430/ 1270 | 1430/1270 | 1430/ 1270 | 1270 | 1270 | |
| 4.22 | Размеры вил | s/e/l (мм) | 40/120/1150 | 40/120/1150 | 40/120/1150 | 40/120/1150 | 40/120/1150 | 40/120/1150 | |
| 4.25 | Ширина установки вил | b5 (мм) | 240-740 | 240-740 | 240-740 | 240-740 | 240-740 | 240-740 | |
| 4.26 | Расстояние между опорными консолями | b4 (мм) | 1000 | 1000 | 1000 | 1000 | 900 | 900 | |
| 4.28 | Ход мачты (выдвижение) | l4 (мм) | 640 | 640 | 496 | 496 | 640 | 496 | |
| 4.31 | Дорожный просвет под мачтой | m1 (мм) | 90 | 90 | 90 | 90 | 90 | 90 | |
| 4.32 | Дорожный просвет в центре базы | m2 (мм) | 75 | 75 | 75 | 75 | 75 | 75 | |
| 4.33 | Ширина прохода с паллетой 1000×1200 | Ast (мм) | 2880 | 2880 | 3030 | 3030 | 2880 | 3030 | |
| 4.34 | Ширина прохода с паллетой 800×1200 | Ast (мм) | 2975 | 2975 | 3075 | 3075 | 2975 | 3075 | |
| 4.35 | Радиус разворота | Wa (мм) | 1840 | 1840 | 1985 | 1985 | 1840 | 1840 | |
| 4.37 | Длина по опорным консолям | l7 (мм) | 2000 | 2000 | 2144 | 2144 | 2000 | 2000 | |
| Характеристики | 5.1 | Скорость движения (с грузом/ без груза) | км/ч | 10,5/ 10,5 14/ 14 (с двигателем 10 кВт) | 10,5/ 10,5 14/ 14 (с двигателем 10 кВт) | 10,5/ 10,5 14/ 14 (с двигателем 10 кВт) | 10,5/ 10,5 14/ 14 (с двигателем 10 кВт) | 10,5/ 10,5 14/ 14 (с двигателем 10 кВт) | 10,5/ 10,5 14/ 14 (с двигателем 10 кВт) |
| 5.2 | Скорость подъема (с грузом/ без груза) | мм/с | 350/ 500 | 450/ 700 | 350/ 500 | 450/ 700 | 350/ 500 | 350/ 500 | |
| 5.3 | Скорость движения вил вниз (с грузом/ без груза) | мм/с | 450/ 450 | 550/ 550 | 450/ 450 | 550/ 550 | 450/ 450 | 450/ 450 | |
| 5.4 | Скорость выдвижения мачты (с грузом/ без груза) | м/с | 0,1/ 0,1 | 0,15/ 0,15 | 0,1/ 0,1 | 0,15/ 0,15 | 0,1/ 0,1 | 0,1/ 0,1 | |
| 5.8 | Преодолимый уклон max (с грузом/ без груза) | % | 10/ 10 | 10/10 | 10/ 10 | 10/10 | 10/ 10 | 10/ 10 | |
| 5.10 | Тормозная система | Электромагнитный тормоз на ведущем колесе, гидравлические тормоза опорных колес | Электромагнитный тормоз на ведущем колесе, гидравлические тормоза опорных колес | Электромагнитный тормоз на ведущем колесе, гидравлические тормоза опорных колес | Электромагнитный тормоз на ведущем колесе, гидравлические тормоза опорных колес | Электромагнитный тормоз на ведущем колесе, гидравлические тормоза опорных колес | Электромагнитный тормоз на ведущем колесе, гидравлические тормоза опорных колес | ||
| Параметры электрической системы | 6.1 | Мощность двигателя движения | кВт | 7/ 10 (опция) | 7/ 10 (опция) | 7/ 10 (опция) | 7/ 10 (опция) | 7/ 10 (опция) | 7/ 10 (опция) |
| 6.2 | Мощность двигателя подъема | кВт | 12,5 | 20 | 12,5 | 20 | 12,5 | 12,5 | |
| 6.3 | Стандарт АКБ | A, 5PzS | A, 5PzS | A, 9PzS | A, 9PzS | A, 5PzS | A, 9PzS | ||
| 6.4 | Напряжение питания, номинальная емкость АКБ | В/ А∙ч | 48/ 700 опция: Li-Ion 51,2/ 412 (525, 554) | 48/ 700 опция: Li-Ion 51,2/ 412 (525, 554) | 48/ 945 | 48/ 945 | 48/ 700 опция: Li-Ion 51,2/ 412 (525, 554) | 48/ 945 опция: Li-Ion 51,2/ 525 | |
| 6.5 | Масса АКБ | кг | 1145 | 1145 | 1550 | 1550 | 1145 | 1550 | |
| Другое | 8.1 | Тип управления ходом | AC | AC | AC | AC | AC | AC | |
| 8.4 | Уровень шума | дБ(А) | 68 | 68 | 68 | 68 | 68 | 68 |
Данные согласно VDI 2198. Производитель оставляет право вносить изменения в конструкцию техники.
Ознакомиться с разъяснениями по параметрам можно по ссылке.
RT20ProH (700 Ач)
раскрыть таблицу
| Высота подъема h3 (мм) | Высота свободного подъема h2 (мм) | Габаритная высота мачты минимальная h1 (мм) | Габаритная высота мачты максимальная h4 (мм) | Остаточная грузоподъемность (кг) | |
|---|---|---|---|---|---|
| TX (с функцией свободного подъема (FFL) | 10000 | 3397 | 4067 | 10910 | 1300 |
| 10500 | 3563 | 4234 | 11410 | 1200 | |
| 11000 | 3730 | 4400 | 11910 | 1100 | |
| 11500 | 3897 | 4567 | 12410 | 1000 | |
| 12000 | 4063 | 4733 | 12910 | 900 | |
| 12500 | 4230 | 4900 | 13410 | 800 | |
| 13500 | 4563 | 5233 | 14410 | 800 |
RT20ProH (945 Ач)
раскрыть таблицу
| Высота подъема h3 (мм) | Высота свободного подъема h2 (мм) | Габаритная высота мачты минимальная h1 (мм) | Габаритная высота мачты максимальная h4 (мм) | Остаточная грузоподъемность (кг) | |
|---|---|---|---|---|---|
| TX (с функцией свободного подъема (FFL) | 10000 | 3397 | 4067 | 10910 | 1500 |
| 10500 | 3563 | 4234 | 11410 | 1400 | |
| 11000 | 3730 | 4400 | 11910 | 1350 | |
| 11500 | 3897 | 4567 | 12410 | 1300 | |
| 12000 | 4063 | 4733 | 12910 | 1250 | |
| 12500 | 4230 | 4900 | 13410 | 1200 | |
| 13500 | 4563 | 5233 | 14410 | 800 |
RT20ProH SE (700 Ач)
раскрыть таблицу
| Высота подъема h3 (мм) | Высота свободного подъема h2 (мм) | Габаритная высота мачты минимальная h1 (мм) | Габаритная высота мачты максимальная h4 (мм) | Остаточная грузоподъемность (кг) | |
|---|---|---|---|---|---|
| TX (с функцией свободного подъема (FFL) | 10000 | 3397 | 4067 | 10910 | 1200 |
| 10500 | 3563 | 4234 | 11410 | 1100 | |
| 11000 | 3730 | 4400 | 11910 | 1000 | |
| 11500 | 3897 | 4567 | 12410 | 900 | |
| 12000 | 4063 | 4733 | 12910 | 800 | |
| 12500 | 4230 | 4900 | 13410 | 700 |
RT20ProH SE (945 Ач)
раскрыть таблицу
| Высота подъема h3 (мм) | Высота свободного подъема h2 (мм) | Габаритная высота мачты минимальная h1 (мм) | Габаритная высота мачты максимальная h4 (мм) | Остаточная грузоподъемность (кг) | |
|---|---|---|---|---|---|
| TX (с функцией свободного подъема (FFL) | 10000 | 3397 | 4067 | 10910 | 1200 |
| 10500 | 3563 | 4234 | 11410 | 1100 | |
| 11000 | 3730 | 4400 | 11910 | 1000 | |
| 11500 | 3897 | 4567 | 12410 | 900 | |
| 12000 | 4063 | 4733 | 12910 | 800 | |
| 12500 | 4230 | 4900 | 13410 | 700 |
