FE4P60N, FE4P70N, FE4P80N

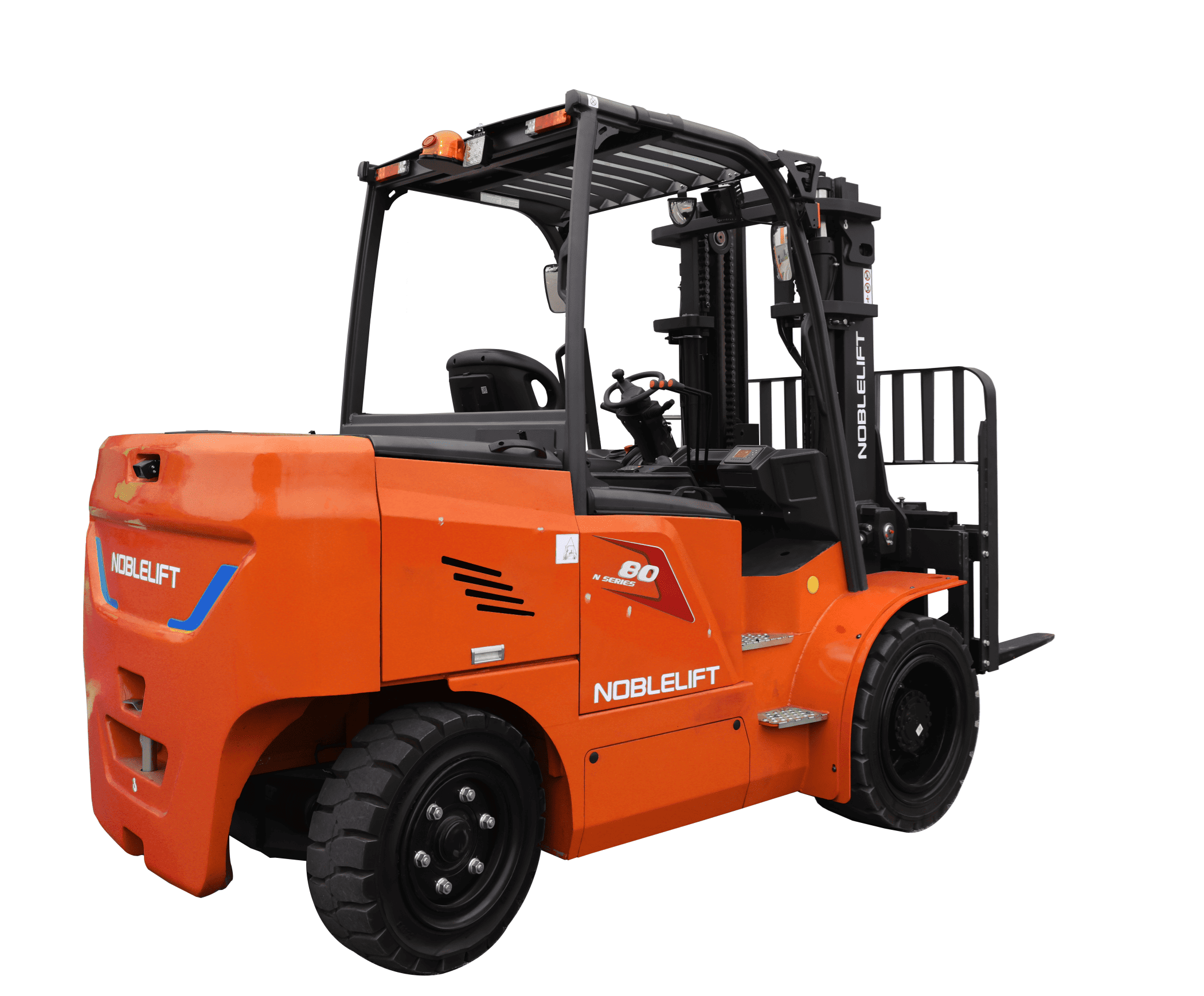

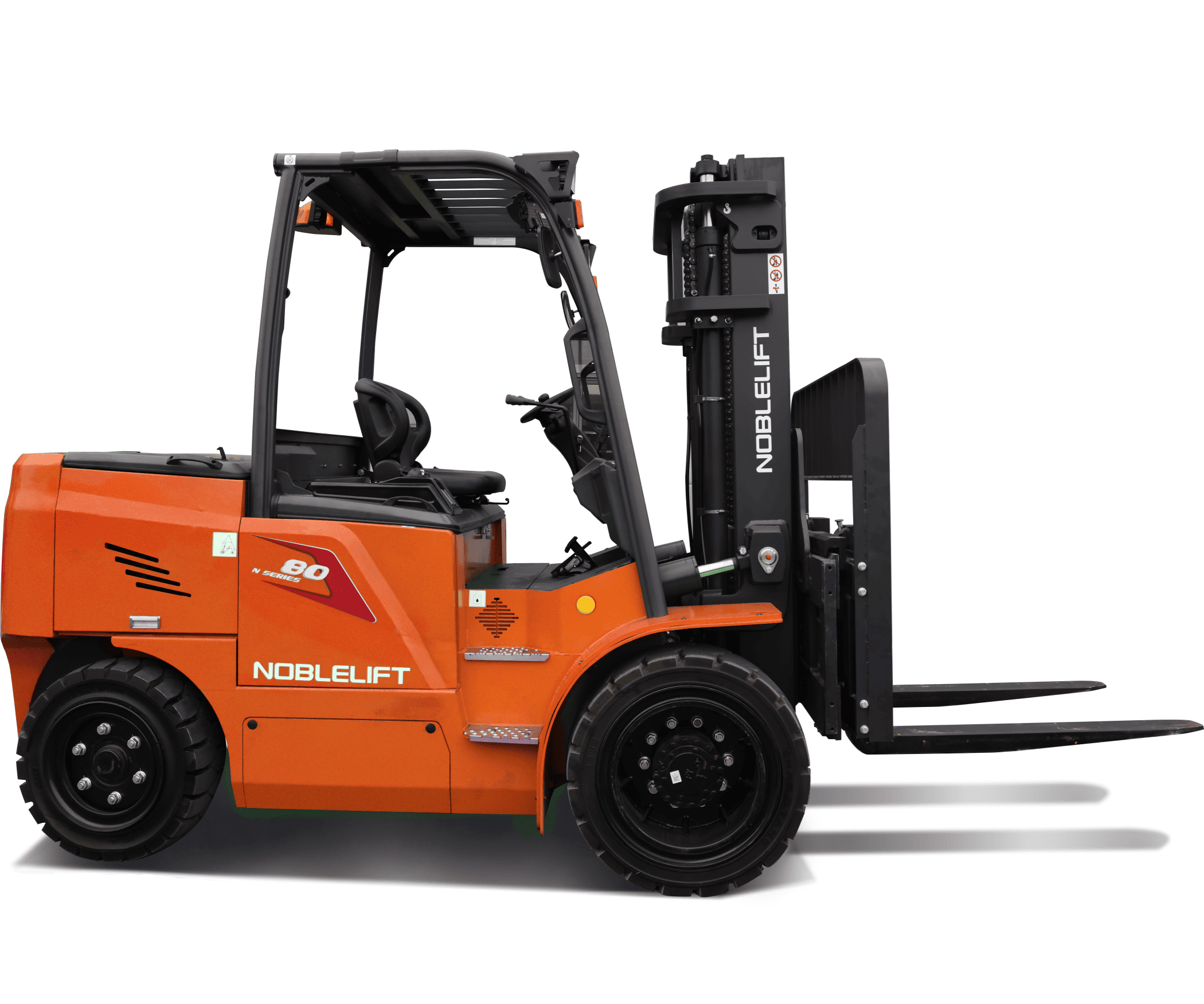

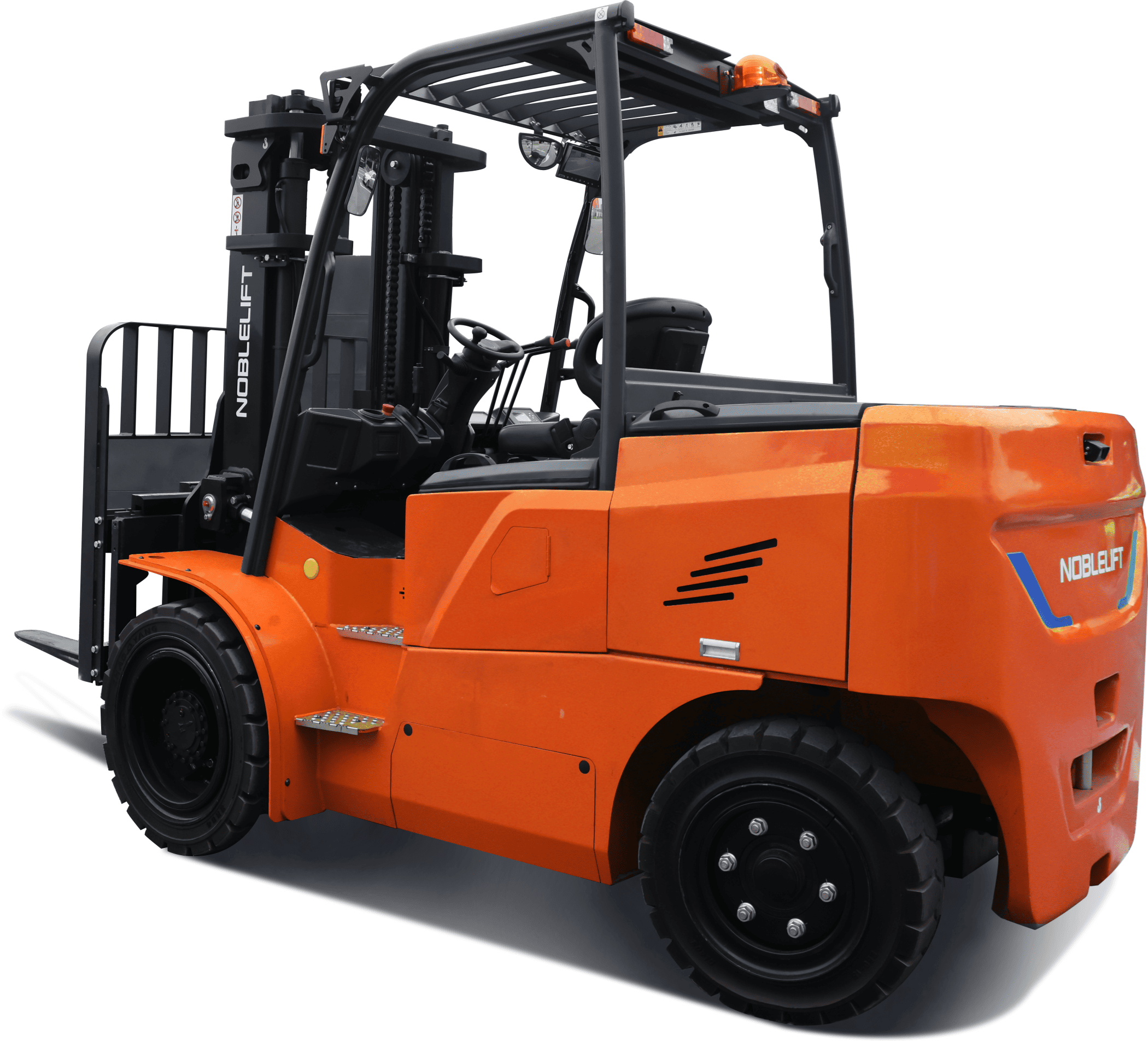

Модельный ряд четырехопорных электрических погрузчиков грузоподъемностью от 6000 до 8000 кг.
Отличительной особенностью нового модельного ряда N-серии является комплектация погрузчиков АС двигателями как на привод движения, так и на привод гидравлической системы. Применение АС двигателей позволяет снизить затраты на обслуживание за счёт отсутствия угольных щеток, а также за счёт большей эффективности данной технологии по сравнению с коллекторными двигателями. Погрузчики могут комплектоваться различными типами мачт с широким диапазоном высоты подъема.
Отличительной особенностью нового модельного ряда N-серии является комплектация погрузчиков АС двигателями как на привод движения, так и на привод гидравлической системы. Применение АС двигателей позволяет снизить затраты на обслуживание за счёт отсутствия угольных щеток, а также за счёт большей эффективности данной технологии по сравнению с коллекторными двигателями. Погрузчики могут комплектоваться различными типами мачт с широким диапазоном высоты подъема.
Характеристики
Стандартная комплектация для российского рынка включает:
- АС двигатель хода
- АС двигатель гидравлической системы
- Внешнее автоматическое зарядное устройство
- Индикаторная панель с указанием состояния системы

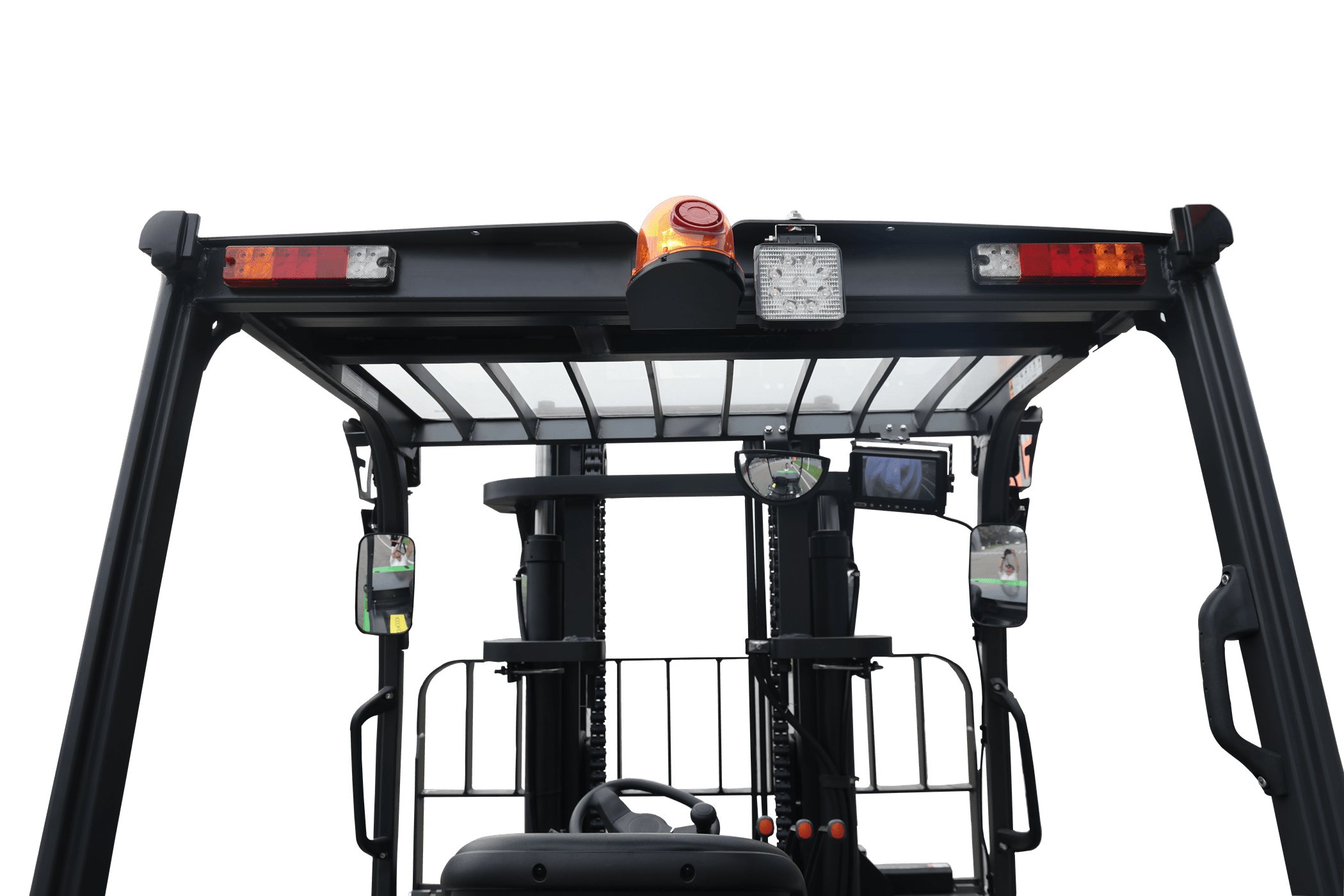

- Фары передние
- Стоп-сигнал
- Фонарь и звуковой сигнал заднего хода
- Зеркала заднего вида
- Сигнальный маяк
- Стояночный тормоз
- Упрощенная замена АКБ
- Класс каретки: 4А
Стандартная комплектация для российского рынка включает:
- АС двигатель хода
- АС двигатель гидравлической системы
- Внешнее автоматическое зарядное устройство
- Индикаторная панель с указанием состояния системы
- Фары передние
- Стоп-сигнал
- Фонарь и звуковой сигнал заднего хода
- Зеркала заднего вида
- Сигнальный маяк
- Стояночный тормоз
- Упрощенная замена АКБ
- Класс каретки: 4А
Опционально доступны:
- Боковое смещение каретки (sideshift)
- Дополнительные контуры гидравлики для навесного оборудования
- Вилы различной длины
| Основные параметры | 1.2 | Модель | FE4P60N | FE4P70N | FE4P80N | |
| 1.3 | Привод: электрический (тип: аккумулятор, сеть,…), дизельный, бензиновый, газовый | Электрический | Электрический | Электрический | ||
| 1.4 | Положение оператора | Сидя | Сидя | Сидя | ||
| 1.5 | Грузоподъемность | Q (кг) | 6000 | 7000 | 8000 | |
| 1.6 | Центр загрузки | c (мм) | 600 | 600 | 600 | |
| 1.8 | Расстояние от центра оси до вил | x (мм) | 595 | 600 | 610 | |
| 1.9 | Колесная база | y (мм) | 2030 | 2030 | 2030 | |
| Массы | 2.1 | Масса | кг | 9600 (св.-кисл.) 8930 (Li-Ion) | 10300 (св.-кисл.) 9400 (Li-Ion) | 11900 (св.-кисл.) 11200 (Li-Ion) |
| 2.2 | Нагрузка на переднюю/заднюю ось с грузом | кг | 13600/ 2000 (св.-кисл.) 13190/ 1740 (Li-Ion) | 15200/ 2100 (св.-кисл.) 14550/ 1850 (Li-Ion) | 17730/ 2170 (св.-кисл.) 17240/ 1960 (Li-Ion) | |
| 2.3 | Нагрузка на переднюю/заднюю ось без груза | кг | 4000/ 5600 (св.-кисл.) 3650/ 5280 (Li-Ion) | 4000/ 6300 (св.-кисл.) 3400/ 6000 (Li-Ion) | 4800/ 7100 (св.-кисл.) 4320/ 6880 (Li-Ion) | |
| Колеса, ходовая часть | 3.1 | Тип колес | Суперэластик | Суперэластик | Суперэластик | |
| 3.2 | Размер передних (ведущих) колес | 355/65-15 | 355/65-15 | 355/50-20 | ||
| 3.3 | Размер задних колес | 250-15 | 250-15 | 250-15 | ||
| 3.5 | Количество колес спереди/сзади (х-ведущие) | 2x/2 | 2x/2 | 2x/2 | ||
| 3.6 | Колея передних колес | b10 (мм) | 1574 | 1574 | 1623 | |
| 3.7 | Колея задних колес | b11 (мм) | 1370 | 1370 | 1370 | |
| Размеры | 4.1 | Наклон мачты/каретки вил вперед/назад | α/β (º) | 5/10 | 5/10 | 5/10 |
| 4.2 | Габаритная высота (min) | h1 (мм) | 2500 | 2500 | 2500 | |
| 4.3 | Свободный подъем | h2 (мм) | 185 | 190 | 200 | |
| 4.4 | Высота подъема | h3 (мм) | 3000 | 3000 | 3000 | |
| 4.5 | Габаритная высота (max) | h4 (мм) | 4420 | 4420 | 4420 | |
| 4.7 | Высота по защитному ограждению (кабине) | h6 (мм) | 2560 | 2560 | 2560 | |
| 4.8 | Высота сиденья | h7 (мм) | 1430 | 1430 | 1430 | |
| 4.12 | Высота сцепного устройства | h10 (мм) | 535 | 535 | 535 | |
| 4.19 | Общая длина | l1 (мм) | 4407 | 4412 | 4427 | |
| 4.20 | Длина до фронта вил | l2 (мм) | 3187 | 3192 | 3207 | |
| 4.21 | Общая ширина | b1 (мм) | 1870 | 1870 | 1945 | |
| 4.22 | Размеры вил | s/e/l (мм) | 60x150x1220 | 60x150x1220 | 75x150x1220 | |
| 4.24 | Ширина каретки вил | b3 (мм) | 1700 | 1700 | 1700 | |
| 4.31 | Дорожный просвет под мачтой | m1 (мм) | 200 | 200 | 200 | |
| 4.32 | Дорожный просвет в центре базы | m2 (мм) | 198 | 198 | 198 | |
| 4.34 | Ширина прохода с паллетой 800×1200 | Ast (мм) | 4970 | 4975 | 4990 | |
| 4.35 | Радиус разворота | Wa (мм) | 2980 | 2980 | 2980 | |
| Характеристики | 5.1 | Скорость движения (с грузом/ без груза) | км/ч | 15/15,5 | 15/15,5 | 14/15,5 |
| 5.2 | Скорость подъема (с грузом/ без груза) | мм/с | 340/390 | 300/390 | 300/390 | |
| 5.3 | Скорость движения вил вниз (с грузом/ без груза) | мм/с | 400/430 | 390/430 | 380/430 | |
| 5.5 | Тяговое усилие (с грузом/ без груза) | Н | 36000 | 36000 | 36000 | |
| 5.7 | Преодолимый уклон (с грузом/ без груза) | % | 15 | 15 | 15 | |
| 5.10 | Тормозная система | Гидравлическая | Гидравлическая | Гидравлическая | ||
| Параметры электрической системы | 6.1 | Мощность двигателя движения | кВт | 35 | 35 | 35 |
| 6.2 | Мощность двигателя подъема | кВт | 40 | 40 | 40 | |
| 6.3 | Стандарт АКБ | Свинцово-кислотный/ литий-ионный | Свинцово-кислотный/ литий-ионный | Свинцово-кислотный/ литий-ионный | ||
| 6.4 | Напряжение питания, номинальная емкость АКБ | В/ А∙ч | св.-кисл.: 96/ 720 (опция 810, 945) лит.-ионн.: 95/ 554 (опция 618, 840, 912) | св.-кисл.: 96/ 810 (опция 945) лит.-ионн.: 95/ 554 (опция 618, 840, 912) | св.-кисл.: 96/ 945 (опция 1035) лит.-ионн.: 95/ 554 (опция 618, 840, 912) | |
| 6.5 | Масса АКБ | кг | св.-кисл.: 2310 лит.-ионн.: 550 | св.-кисл.: 2510 лит.-ионн.: 550 | св.-кисл.: 2820 лит.-ионн.: 550 | |
| Размеры АКБ, ДxШxВ | мм | 1420х610х570 | 1420х610х570 | 1420х610х570 | ||
| Другое | 8.1 | Тип управления ходом | AC | AC | AC | |
| 8.2 | Рабочее давление гидросистемы для навесного оборудования | МПа | 23 | 23 | 23 | |
| 8.3 | Расход гидравлического масла навесным оборудованием | л/мин | 80 | 80 | 80 | |
| 8.4 | Уровень шума | дБ(А) | 74 | 74 | 75 |
FE4P60N
раскрыть таблицу
| Высота подъема h3 (мм) | Высота свободного подъема h2 (мм) | Габаритная высота мачты минимальная h1 (мм) | Габаритная высота мачты максимальная h4 (мм) | Наклон мачты/каретки вил вперед/назад α/β (º) | Остаточная грузоподъемность (кг) | |
|---|---|---|---|---|---|---|
| DX | 2500 | 200 | 2250 | 3930 | 5/10 | 6000 |
| 2700 | 200 | 2350 | 4130 | 5/10 | 6000 | |
| 3000 | 200 | 2500 | 4430 | 5/10 | 6000 | |
| 3300 | 200 | 2650 | 4730 | 5/10 | 6000 | |
| 3600 | 200 | 2800 | 5030 | 5/10 | 6000 | |
| 4000 | 200 | 3050 | 5430 | 5/10 | 6000 | |
| 4300 | 200 | 3200 | 5730 | 5/8 | 6000 | |
| 4500 | 200 | 3300 | 5930 | 5/8 | 6000 | |
| 4800 | 200 | 3450 | 6230 | 5/8 | 5800 | |
| 5000 | 200 | 3550 | 6430 | 5/8 | 5700 | |
| 5500 | 200 | 3850 | 6930 | 5/8 | 5400 | |
| 6000 | 200 | 4100 | 7430 | 5/8 | 5000 | |
| DX (с функцией свободного подъема (FFL) | 3000 | 1218 | 2520 | 4430 | 5/10 | 6000 |
| 3300 | 1368 | 2670 | 4730 | 5/10 | 6000 | |
| 3500 | 1468 | 2770 | 4930 | 5/10 | 6000 | |
| 3750 | 1593 | 2895 | 5180 | 5/10 | 6000 | |
| 4000 | 1768 | 3070 | 5430 | 5/10 | 6000 | |
| TX (с функцией свободного подъема (FFL) | 4000 | 1093 | 2395 | 5430 | 5/8 | 5800 |
| 4350 | 1218 | 2520 | 5780 | 5/8 | 5750 | |
| 4500 | 1268 | 2570 | 5930 | 5/8 | 5700 | |
| 4800 | 1368 | 2670 | 6230 | 5/8 | 5600 | |
| 5000 | 1468 | 2770 | 6430 | 5/8 | 5500 | |
| 5500 | 1628 | 2930 | 6930 | 5/8 | 5300 | |
| 6000 | 1894 | 3196 | 7430 | 5/8 | 5200 |
FE4P70N
раскрыть таблицу
| Высота подъема h3 (мм) | Высота свободного подъема h2 (мм) | Габаритная высота мачты минимальная h1 (мм) | Габаритная высота мачты максимальная h4 (мм) | Наклон мачты/каретки вил вперед/назад α/β (º) | Остаточная грузоподъемность (кг) | |
|---|---|---|---|---|---|---|
| DX | 2500 | 200 | 2250 | 3930 | 5/10 | 7000 |
| 2700 | 200 | 2350 | 4130 | 5/10 | 7000 | |
| 3000 | 200 | 2500 | 4430 | 5/10 | 7000 | |
| 3300 | 200 | 2650 | 4730 | 5/10 | 7000 | |
| 3600 | 200 | 2800 | 5030 | 5/10 | 7000 | |
| 4000 | 200 | 3050 | 5430 | 5/10 | 7000 | |
| 4300 | 200 | 3200 | 5730 | 5/8 | 7000 | |
| 4500 | 200 | 3300 | 5930 | 5/8 | 7000 | |
| 4800 | 200 | 3450 | 6230 | 5/8 | 6700 | |
| 5000 | 200 | 3550 | 6430 | 5/8 | 6500 | |
| 5500 | 200 | 3850 | 6930 | 5/8 | 6200 | |
| 6000 | 200 | 4100 | 7430 | 5/8 | 5900 | |
| DX (с функцией свободного подъема (FFL) | 3000 | 1218 | 2520 | 4430 | 5/10 | 7000 |
| 3300 | 1368 | 2670 | 4730 | 5/10 | 7000 | |
| 3500 | 1468 | 2770 | 4930 | 5/10 | 7000 | |
| 3750 | 1593 | 2895 | 5180 | 5/10 | 7000 | |
| 4000 | 1768 | 3070 | 5430 | 5/10 | 7000 | |
| TX (с функцией свободного подъема (FFL) | 4000 | 1093 | 2395 | 5430 | 5/8 | 6800 |
| 4350 | 1218 | 2520 | 5780 | 5/8 | 6750 | |
| 4500 | 1268 | 2570 | 5930 | 5/8 | 6700 | |
| 4800 | 1368 | 2670 | 6230 | 5/8 | 6600 | |
| 5000 | 1468 | 2770 | 6430 | 5/8 | 6400 | |
| 5500 | 1628 | 2930 | 6930 | 5/8 | 6200 | |
| 6000 | 1894 | 3196 | 7430 | 5/8 | 5800 |
FE4P80N
раскрыть таблицу
| Высота подъема h3 (мм) | Высота свободного подъема h2 (мм) | Габаритная высота мачты минимальная h1 (мм) | Габаритная высота мачты максимальная h4 (мм) | Наклон мачты/каретки вил вперед/назад α/β (º) | Остаточная грузоподъемность (кг) | |
|---|---|---|---|---|---|---|
| DX | 2500 | 200 | 2250 | 3930 | 5/10 | 8000 |
| 2700 | 200 | 2350 | 4130 | 5/10 | 8000 | |
| 3000 | 200 | 2500 | 4430 | 5/10 | 8000 | |
| 3300 | 200 | 2650 | 4730 | 5/10 | 8000 | |
| 3600 | 200 | 2800 | 5030 | 5/10 | 8000 | |
| 4000 | 200 | 3050 | 5430 | 5/10 | 8000 | |
| 4300 | 200 | 3200 | 5730 | 5/8 | 8000 | |
| 4500 | 200 | 3300 | 5930 | 5/8 | 8000 | |
| 4800 | 200 | 3450 | 6230 | 5/8 | 7700 | |
| 5000 | 200 | 3550 | 6430 | 5/8 | 7500 | |
| 5500 | 200 | 3850 | 6930 | 5/8 | 7200 | |
| 6000 | 200 | 4100 | 7430 | 5/8 | 6900 | |
| DX (с функцией свободного подъема (FFL) | 3000 | 1218 | 2520 | 4430 | 5/10 | 8000 |
| 3300 | 1368 | 2670 | 4730 | 5/10 | 8000 | |
| 3500 | 1468 | 2770 | 4930 | 5/10 | 8000 | |
| 3750 | 1593 | 2895 | 5180 | 5/10 | 8000 | |
| 4000 | 1768 | 3070 | 5430 | 5/10 | 8000 | |
| TX (с функцией свободного подъема (FFL) | 4000 | 1093 | 2395 | 5430 | 5/8 | 7700 |
| 4350 | 1218 | 2520 | 5780 | 5/8 | 7650 | |
| 4500 | 1268 | 2570 | 5930 | 5/8 | 7600 | |
| 4800 | 1368 | 2670 | 6230 | 5/8 | 7500 | |
| 5000 | 1468 | 2770 | 6430 | 5/8 | 7400 | |
| 5500 | 1628 | 2930 | 6930 | 5/8 | 7200 | |
| 6000 | 1894 | 3196 | 7430 | 5/8 | 6800 |
