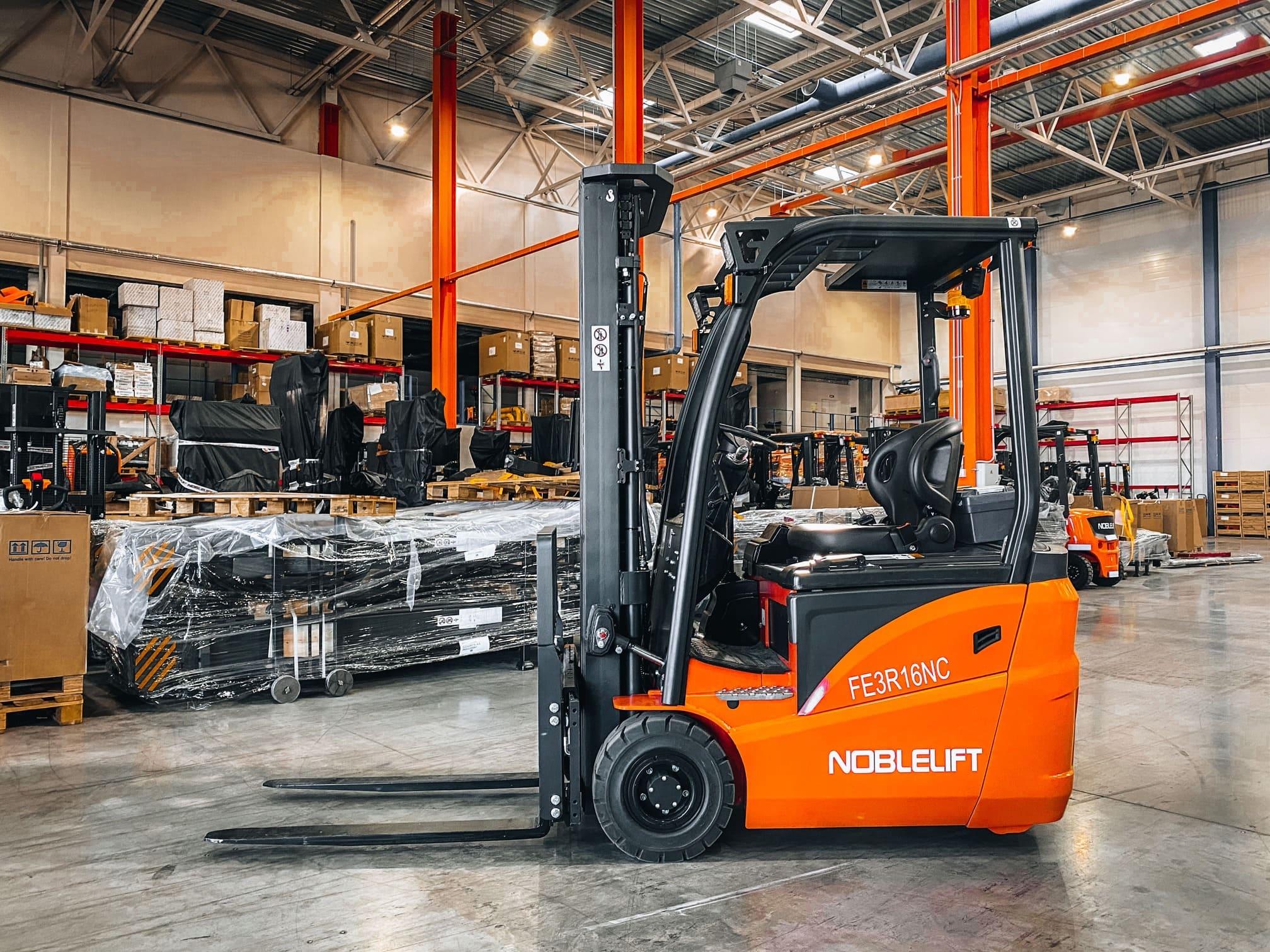

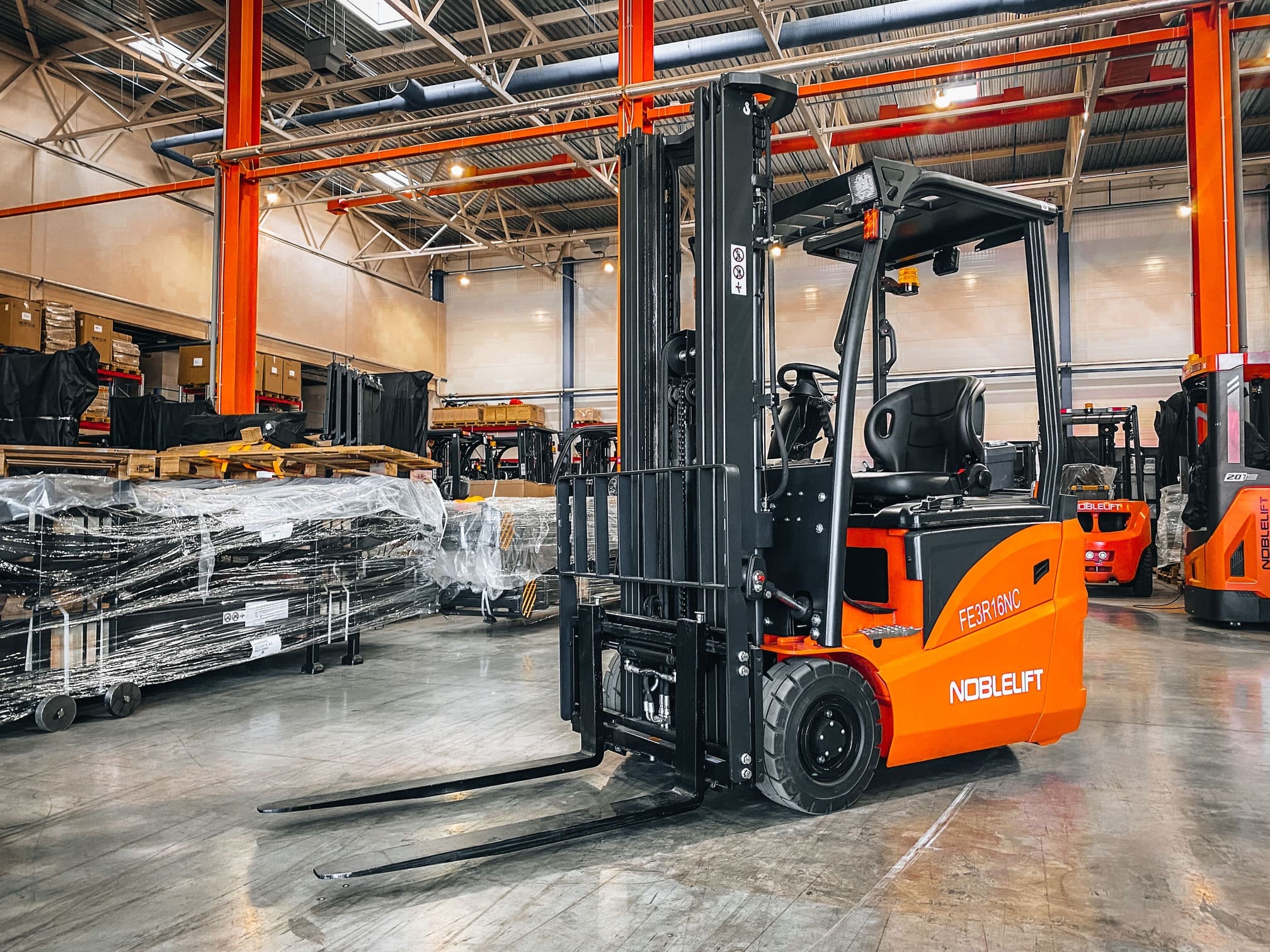

FE3R14NС, FE3R16NС
Модельный ряд трехопорных электрических погрузчиков грузоподъемностью 1400 и 1600 кг, с ведущим колесом, расположенным сзади.
Отличительной особенностью нового модельного ряда NС-серии является комплектация погрузчиков АС двигателями как на привод движения, так и на привод гидравлической системы. Применение АС двигателей позволяет снизить затраты на обслуживание за счёт отсутствия угольных щеток, а также за счёт большей эффективности данной технологии по сравнению с коллекторными двигателями. Погрузчик может комплектоваться различными типами мачт с широким диапазоном высоты подъема.
Отличительной особенностью нового модельного ряда NС-серии является комплектация погрузчиков АС двигателями как на привод движения, так и на привод гидравлической системы. Применение АС двигателей позволяет снизить затраты на обслуживание за счёт отсутствия угольных щеток, а также за счёт большей эффективности данной технологии по сравнению с коллекторными двигателями. Погрузчик может комплектоваться различными типами мачт с широким диапазоном высоты подъема.
Характеристики
Стандартная комплектация для российского рынка включает:
- АС-двигатель хода
- АС двигатель гидравлической системы
- Боковая выемка аккумуляторной батареи
- Индикаторная панель с указанием состояния системы
- Фары передние
- Стоп-сигнал
- Фонарь и звуковой сигнал заднего хода
- Зеркала заднего вида
- Сигнальный маяк
- Стояночный тормоз
- Класс каретки: 2А
Стандартная комплектация для российского рынка включает:
- АС-двигатель хода
- АС двигатель гидравлической системы
- Боковая выемка аккумуляторной батареи
- Индикаторная панель с указанием состояния системы
- Фары передние
- Стоп-сигнал
- Фонарь и звуковой сигнал заднего хода
- Зеркала заднего вида
- Сигнальный маяк
- Стояночный тормоз
- Класс каретки: 2А
Опционально доступны:
- Колеса из немаркой резины
- Боковое смещение каретки (sideshift)
- Li-Ion АКБ
- Дополнительные контуры гидравлики для навесного оборудования
| Основные параметры | 1.2 | Модель | FE3R14NС | FE3R16NС | |
| 1.3 | Привод: электрический (тип: аккумулятор, сеть,…), дизельный, бензиновый, газовый | Электрический | Электрический | ||
| 1.4 | Положение оператора | Сидя | Сидя | ||
| 1.5 | Грузоподъемность | Q (кг) | 1400 | 1600 | |
| 1.6 | Центр загрузки | c (мм) | 500 | 500 | |
| 1.8 | Расстояние от центра оси до вил | x (мм) | 340 | 340 | |
| 1.9 | Колесная база | y (мм) | 1220 | 1240 | |
| Колеса, ходовая часть | 3.1 | Тип колес | Цельнолитая резина | Цельнолитая резина | |
| 3.3 | Размер задних колес | 18×7-8 | 18×7-8 | ||
| 3.5 | Количество колес спереди/сзади (х-ведущие) | 2/1x | 2/1x | ||
| 3.6 | Колея передних колес | b10 (мм) | 838 | 838 | |
| Размер передних колес | 18х7-8 | 18х7-8 | |||
| Размеры | 4.1 | Наклон мачты/каретки вил вперед/назад | α/β (º) | 4/4 | 4/4 |
| 4.2 | Габаритная высота (min) | h1 (мм) | 1997 | 1997 | |
| 4.3 | Свободный подъем | h2 (мм) | 105 | 105 | |
| 4.4 | Высота подъема | h3 (мм) | 3000 | 3000 | |
| 4.5 | Габаритная высота (max) | h4 (мм) | 3980 | 3980 | |
| 4.7 | Высота по защитному ограждению (кабине) | h6 (мм) | 2110 | 2110 | |
| 4.8 | Высота сиденья | h7 (мм) | 1050 | 1050 | |
| 4.12 | Высота сцепного устройства | h10 (мм) | 570 | 570 | |
| 4.19 | Общая длина | l1 (мм) | 2750 | 2750 | |
| 4.20 | Длина до фронта вил | l2 (мм) | 1830 | 1830 | |
| 4.21 | Общая ширина | b1 (мм) | 1000 | 1000 | |
| 4.22 | Размеры вил | s/e/l (мм) | 35/100/920 | 35/100/920 | |
| 4.24 | Ширина каретки вил | b3 (мм) | 980 | 980 | |
| 4.31 | Дорожный просвет под мачтой | m1 (мм) | 92 | 92 | |
| 4.32 | Дорожный просвет в центре базы | m2 (мм) | 97 | 97 | |
| 4.34 | Ширина прохода с паллетой 800×1200 | Ast (мм) | 3292 | 3292 | |
| 4.35 | Радиус разворота | Wa (мм) | 1500 | 1500 | |
| Характеристики | 5.1 | Скорость движения (с грузом/ без груза) | км/ч | 10/11 | 10/11 |
| 5.2 | Скорость подъема (с грузом/ без груза) | мм/с | 300/400 | 300/400 | |
| 5.3 | Скорость движения вил вниз (с грузом/ без груза) | мм/с | < 600 | < 600 | |
| 5.6 | Максимальное тяговое усилие (с грузом/ без груза) | Н | 2800/ 8000 | 2800/ 8000 | |
| 5.7 | Преодолимый уклон (с грузом/ без груза) | % | 10/ 13 | 10/ 13 | |
| 5.10 | Тормозная система | Гидравлическая | Гидравлическая | ||
| Параметры электрической системы | 6.1 | Мощность двигателя движения | кВт | 3,9 | 5 |
| 6.2 | Мощность двигателя подъема | кВт | 7 | 7 | |
| 6.3 | Стандарт АКБ | BS | BS | ||
| 6.4 | Напряжение питания, номинальная емкость АКБ | В/ А∙ч | 48/ 350 (400) | 48/ 350 (400) | |
| 6.5 | Масса АКБ | кг | 650 | 650 | |
| Размеры АКБ, ДxШxВ | мм | 770x485x661 | 770x485x661 | ||
| Другое | 8.1 | Тип управления ходом | AC | AC | |
| 8.2 | Рабочее давление гидросистемы для навесного оборудования | МПа | 16 | 16 | |
| 8.3 | Расход гидравлического масла навесным оборудованием | л/мин | 30 | 30 | |
| 8.4 | Уровень шума | дБ(А) | 70 | 70 |
Данные согласно VDI 2198. Производитель оставляет право вносить изменения в конструкцию техники.
FE3R14NС
раскрыть таблицу
| Высота подъема h3 (мм) | Высота свободного подъема h2 (мм) | Габаритная высота мачты минимальная h1 (мм) | Габаритная высота мачты максимальная h4 (мм) | Наклон мачты/каретки вил вперед/назад α/β (º) | Остаточная грузоподъемность (кг) | |
|---|---|---|---|---|---|---|
| DX | 2500 | 105 | 1747 | 3480 | 4/4 | 1400 |
| 2700 | 105 | 1847 | 3680 | 4/4 | 1400 | |
| 3000 | 105 | 1997 | 3980 | 4/4 | 1400 | |
| 3300 | 105 | 2147 | 4280 | 4/4 | 1400 | |
| 3500 | 105 | 2247 | 4480 | 4/4 | 1400 | |
| 3700 | 105 | 2347 | 4680 | 4/4 | 1350 | |
| 4000 | 105 | 2547 | 4980 | 4/4 | 1300 | |
| 4300 | 105 | 2697 | 5280 | 4/4 | 1200 | |
| 4500 | 105 | 2797 | 5480 | 4/4 | 1150 | |
| DX (с функцией свободного подъема (FFL) | 2500 | 792 | 1747 | 3494 | 4/4 | 1400 |
| 2700 | 892 | 1847 | 3694 | 4/4 | 1400 | |
| 3000 | 1042 | 1997 | 3994 | 4/4 | 1400 | |
| 3300 | 1192 | 2147 | 4294 | 4/4 | 1400 | |
| 3500 | 1292 | 2247 | 4494 | 4/4 | 1400 | |
| 3700 | 1392 | 2347 | 4694 | 4/4 | 1350 | |
| 4000 | 1592 | 2547 | 4994 | 4/4 | 1300 | |
| TX (с функцией свободного подъема (FFL) | 4000 | 1390 | 1939 | 4972 | 4/4 | 1300 |
| 4350 | 1510 | 2059 | 5322 | 4/4 | 1200 | |
| 4500 | 1560 | 2109 | 5472 | 4/4 | 1150 |
FE3R16NС
раскрыть таблицу
| Высота подъема h3 (мм) | Высота свободного подъема h2 (мм) | Габаритная высота мачты минимальная h1 (мм) | Габаритная высота мачты максимальная h4 (мм) | Наклон мачты/каретки вил вперед/назад α/β (º) | Остаточная грузоподъемность (кг) | |
|---|---|---|---|---|---|---|
| DX | 2500 | 105 | 1747 | 3480 | 4/4 | 1600 |
| 2700 | 105 | 1847 | 3680 | 4/4 | 1600 | |
| 3000 | 105 | 1997 | 3980 | 4/4 | 1600 | |
| 3300 | 105 | 2147 | 4280 | 4/4 | 1600 | |
| 3500 | 105 | 2247 | 4480 | 4/4 | 1600 | |
| 3700 | 105 | 2347 | 4680 | 4/4 | 1500 | |
| 4000 | 105 | 2547 | 4980 | 4/4 | 1450 | |
| 4300 | 105 | 2697 | 5280 | 4/4 | 1350 | |
| 4500 | 105 | 2797 | 5480 | 4/4 | 1250 | |
| 5000 | 105 | 3072 | 5980 | 4/4 | 1150 | |
| DX (с функцией свободного подъема (FFL) | 2500 | 792 | 1747 | 3494 | 4/4 | 1600 |
| 2700 | 892 | 1847 | 3694 | 4/4 | 1600 | |
| 3000 | 1042 | 1997 | 3994 | 4/4 | 1600 | |
| 3300 | 1192 | 2147 | 4294 | 4/4 | 1600 | |
| 3500 | 1292 | 2247 | 4494 | 4/4 | 1600 | |
| 3700 | 1392 | 2347 | 4694 | 4/4 | 1500 | |
| 4000 | 1592 | 2547 | 4994 | 4/4 | 1450 | |
| 4300 | 1742 | 2697 | 5294 | 4/4 | 1400 | |
| 4500 | 1842 | 2797 | 5494 | 4/4 | 1300 | |
| TX (с функцией свободного подъема (FFL) | 4000 | 1386 | 1934 | 4974 | 4/4 | 1500 |
| 4350 | 1510 | 2059 | 5322 | 4/4 | 1400 | |
| 4500 | 1560 | 2109 | 5472 | 4/4 | 1300 | |
| 4800 | 1660 | 2209 | 5772 | 4/4 | 1200 | |
| 5000 | 1760 | 2309 | 5972 | 4/4 | 1150 | |
| 5500 | 1910 | 2459 | 6472 | 4/4 | 1050 | |
| 6000 | 2110 | 2659 | 6979 | 4/4 | 950 |
