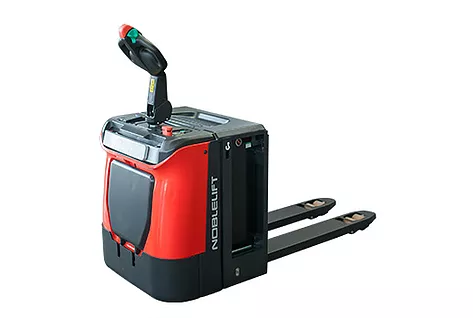

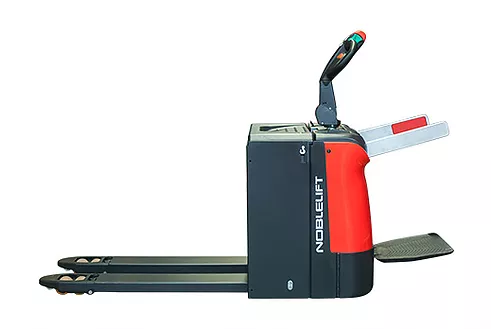

PT20N, PT25N, PT30N
Самоходные тележки грузоподъемностью 2000 — 3000 кг. Тележки отличается надежностью конструкции, стойкой к внешним воздействиям за счет применения металлического кожуха отсека АКБ в зоне наиболее вероятного воздействия, сварными усиленными вилами, применением высококачественного ABS пластика.
Тележки серии PTxxN являются оптимальным выбором для складов с умеренным и высоким грузооборотом. Благодаря оснащению платформой для оператора и защитными поручнями позволяют снизить энергозатраты персонала.
Тележки серии PTxxN являются оптимальным выбором для складов с умеренным и высоким грузооборотом. Благодаря оснащению платформой для оператора и защитными поручнями позволяют снизить энергозатраты персонала.
Характеристики
Стандартная комплектация для российского рынка включает:
- АС-двигатель хода Schabmuller
- Редуктор ZF
- Электромагнитный тормоз Intorq
- Ведущее колесо Rader Vogel или Wicke
- Контроллер Zapi
- Ручка управления Rema с технологией CAN-BUS
- Автоматическое зарядное устройство
- Боковая выемка батареи для PT 25N
- Интегрированный дизайн платформы и поручней
- Переработанная система амортизации платформы
- Металлическая крышка АКБ
Стандартная комплектация для российского рынка включает:
- АС-двигатель хода Schabmuller
- Редуктор ZF
- Электромагнитный тормоз Intorq
- Ведущее колесо Rader Vogel или Wicke
- Контроллер Zapi
- Ручка управления Rema с технологией CAN-BUS
- Автоматическое зарядное устройство
- Боковая выемка батареи для PT 25N
- Интегрированный дизайн платформы и поручней
- Переработанная система амортизации платформы
- Металлическая крышка АКБ
Опционально доступны:
- Боковая выемка батареи для PT 20N
- EPS — электрическое рулевое управление
- Панель с PIN кодом
- Система автоматического долива воды Aquamatic
- Встроенное зарядное устройство
- Защитная решетка на каретке вил
- Li-Ion аккумуляторная батарея

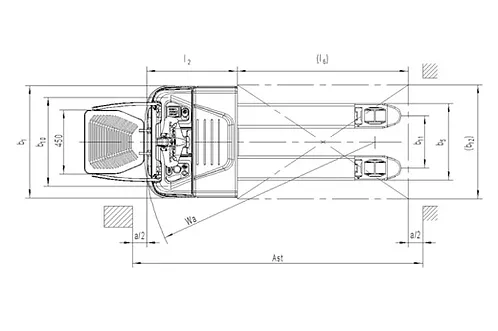

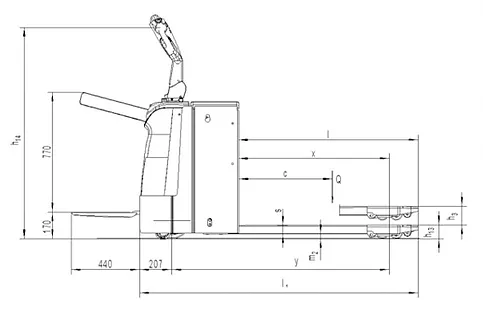

| Основные параметры | 1.2 | Модель | PT20N | PT25N | PT30N | |
| 1.3 | Привод: электрический (тип: аккумулятор, сеть,…), дизельный, бензиновый, газовый | Электрический (аккумулятор) | Электрический (аккумулятор) | Электрический (аккумулятор) | ||
| 1.4 | Положение оператора | Пеший/На платформе | Пеший/На платформе | Пеший/На платформе | ||
| 1.5 | Грузоподъемность | Q (кг) | 2000 | 2500 | 3000 | |
| 1.6 | Центр загрузки | c (мм) | 600 | 600 | 600 | |
| 1.8 | Расстояние от центра оси до вил | x (мм) | 892 * | 892 * | 892 * | |
| 1.9 | Колесная база | y (мм) | 1330 * ** | 1435 * | 1435 * | |
| Массы | 2.1 | Масса | кг | 620 | 770 | 790 |
| 2.2 | Нагрузка на переднюю/заднюю ось с грузом | кг | 1110/1510 | 1370/1900 | 1480/2310 | |
| 2.3 | Нагрузка на переднюю/заднюю ось без груза | кг | 500/120 | 610/160 | 620/170 | |
| Колеса, ходовая часть | 3.1 | Тип колес | Полиуретан (PU) | Полиуретан (PU) | Полиуретан (PU) | |
| 3.2 | Размер передних (ведущих) колес | Ø230×70 | Ø230×70 | Ø230×70 | ||
| 3.3 | Размер задних колес | Ø84×84 | Ø84×84 | Ø84×84 | ||
| 3.4 | Дополнительные колеса | Ø100×40 | Ø100×40 | Ø100×40 | ||
| 3.5 | Количество колес спереди/сзади (х-ведущие) | 1х+2/4 | 1x + 2/4 | 1x + 2/4 | ||
| 3.6 | Колея передних колес | b10 (мм) | 560 | 560 | 560 | |
| 3.7 | Колея задних колес | b11 (мм) | 367/512 | 367/512 | 367/512 | |
| Размеры | 4.4 | Высота подъема | h3 (мм) | 120 | 120 | 120 |
| 4.9 | Высота ручки (min/max) | h14 (мм) | 950/1350 | 950/1350 | 950/1350 | |
| 4.15 | Высота вил в нижнем положении | h13 (мм) | 85 | 85 | 85 | |
| 4.19 | Общая длина | l1 (мм) | 1790 ** *** | 1895 | 1895 | |
| 4.20 | Длина до фронта вил | l2 (мм) | 640 ** *** | 745 *** | 745 *** | |
| 4.21 | Общая ширина | b1 (мм) | 790 | 790 | 790 | |
| 4.22 | Размеры вил | s/e/l (мм) | 55/173/1150 | 55/173/1150 | 55/173/1150 | |
| 4.25 | Ширина установки вил | b5 (мм) | 540/685 | 540/685 | 540/685 | |
| 4.32 | Дорожный просвет в центре базы | m2 (мм) | 30 | 30 | 30 | |
| 4.34 | Ширина прохода с паллетой 800×1200 | Ast (мм) | 2060 ** *** | 2165 *** | 2165 *** | |
| 4.35 | Радиус разворота | Wa (мм) | 1585 ** *** | 1690 *** | 1690 *** | |
| Характеристики | 5.1 | Скорость движения (с грузом/ без груза) | км/ч | 7,8/8,0 | 6,0/7,0 | 6,0/6,0 |
| 5.2 | Скорость подъема (с грузом/ без груза) | мм/с | 0,025/0,030 | 0,035/ 0,045 | 0,035/0,045 | |
| 5.3 | Скорость движения вил вниз (с грузом/ без груза) | мм/с | 0,030/0,025 | 0,045/ 0,050 | 0,045/0,050 | |
| 5.8 | Преодолимый уклон max (с грузом/ без груза) | % | 8/15 | 8/15 | 6/15 | |
| 5.10 | Тормозная система | Электромагнитный тормоз | Электромагнитный тормоз | Электромагнитный тормоз | ||
| Параметры электрической системы | 6.1 | Мощность двигателя движения | кВт | 1,4 | 1,4 | 1,4 |
| 6.2 | Мощность двигателя подъема | кВт | 0,8 | 2,2 | 2,2 | |
| 6.3 | Стандарт АКБ | B | B | B | ||
| 6.4 | Напряжение питания, номинальная емкость АКБ | В/ А∙ч | 24/ 210, 24/ 150 **** | 24/ 350, 24/ 200 **** | 24/ 350, 24/ 200 **** | |
| 6.5 | Масса АКБ | кг | 195,67 **** | 285,90 **** | 285,90 **** | |
| 6.6 | Потребление энергии в соотв. с циклом VDI | кВт∙ч/ч | 0,55 | 1,65 | 1,65 | |
| Другое | 8.1 | Тип управления ходом | AC-speed control | AC-speed control | AC-speed control | |
| 8.4 | Уровень шума | дБ(А) | 69 | 69 | 69 |
* С вилами в нижнем положении: +65 мм.
** Если боковая выемка аккумулятора: +30 мм.
*** С опущенной платформой: +440 мм.
**** Для литий-ионных аккумуляторов (опция).
Данные согласно VDI 2198. Производитель оставляет право вносить изменения в конструкцию техники. Ознакомиться с разъяснениями по параметрам можно по ссылке.
