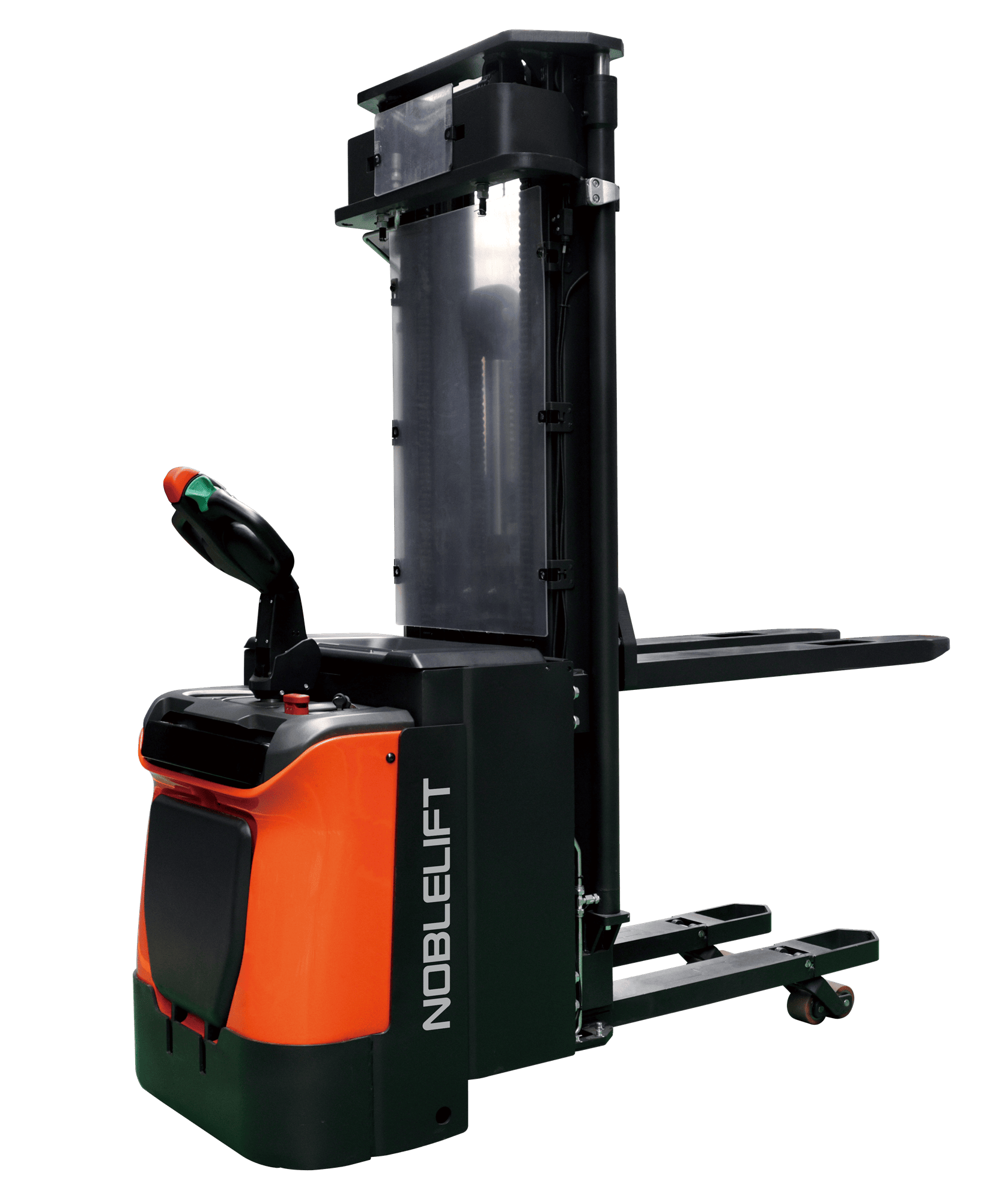

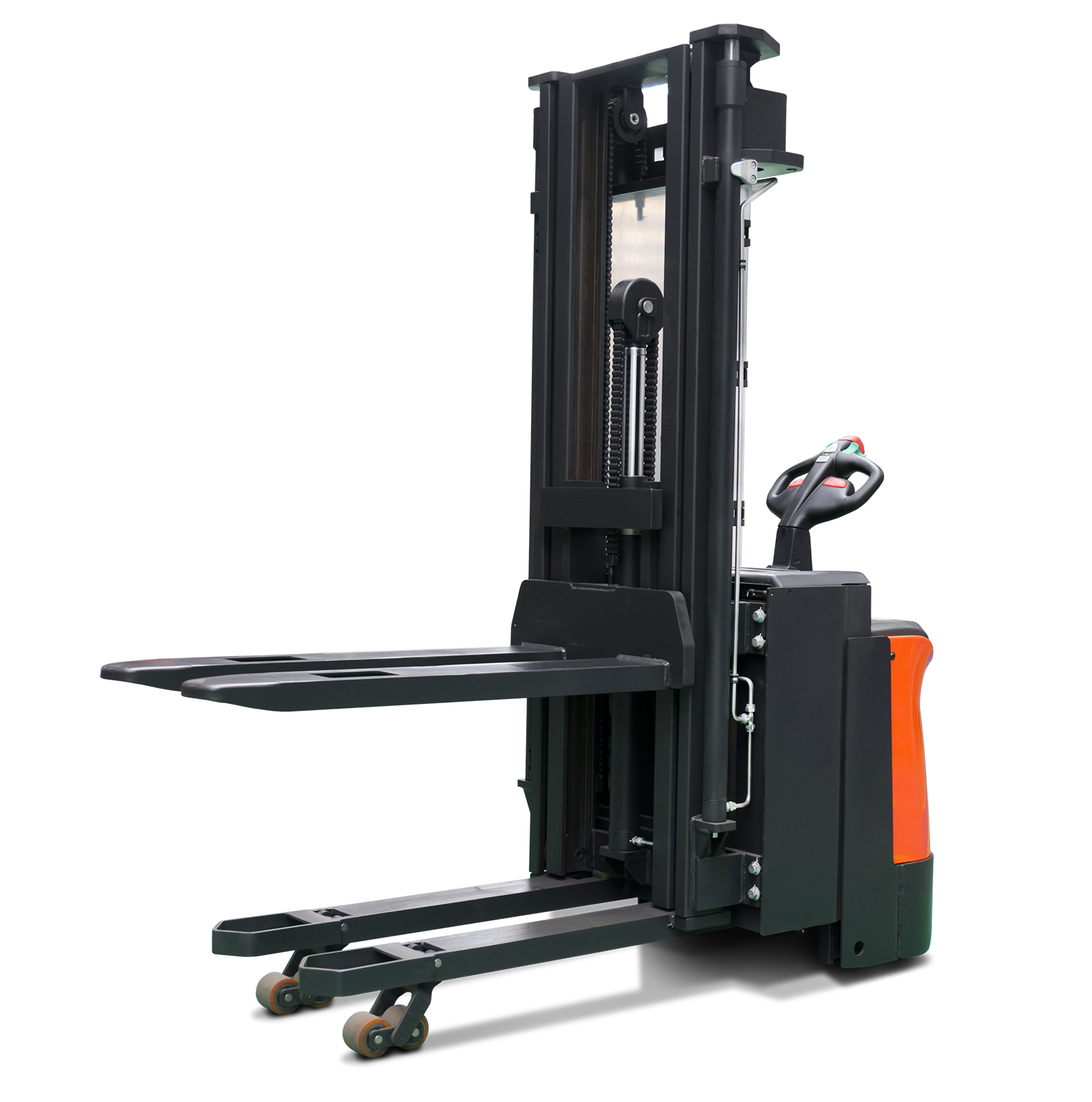

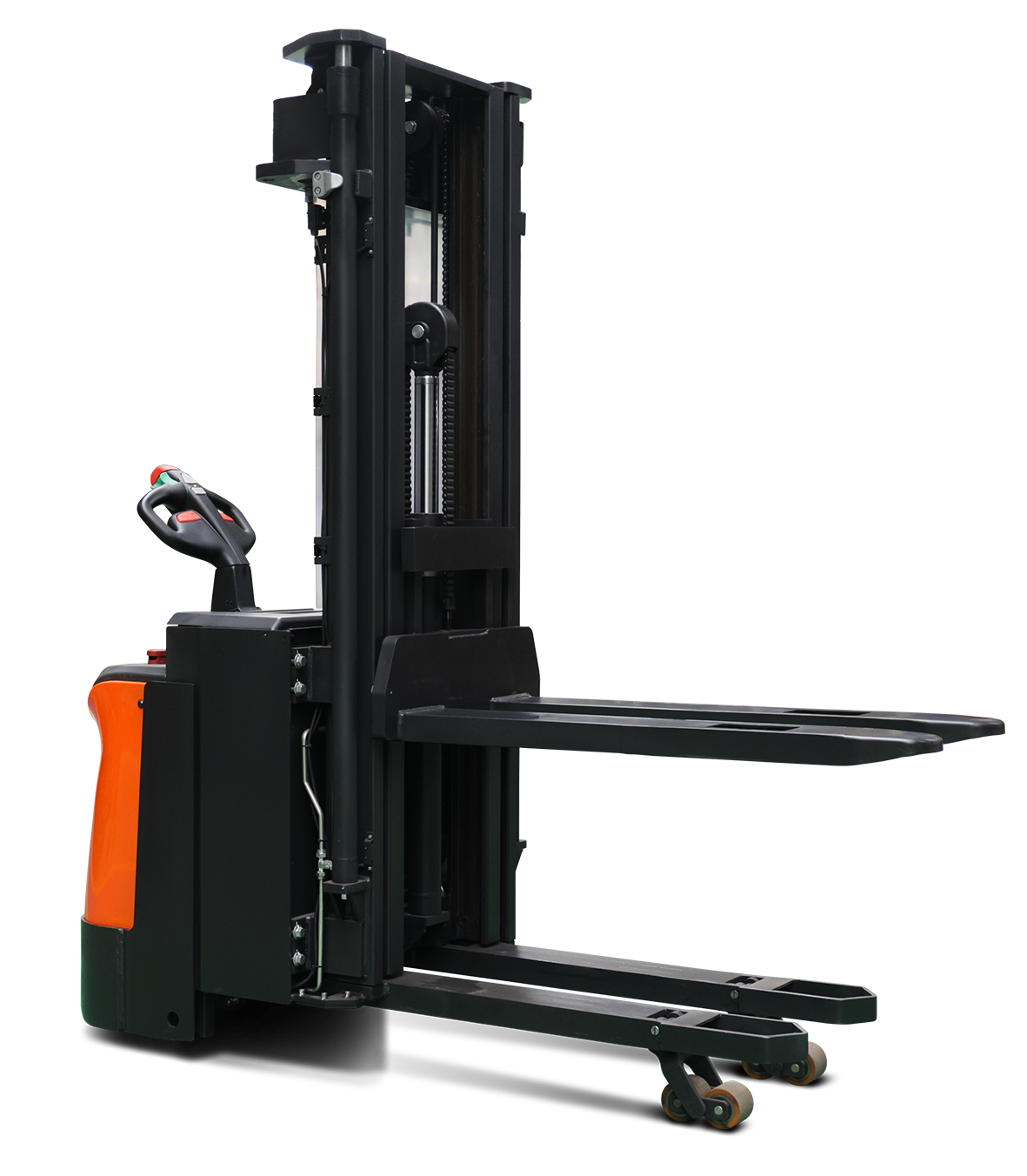

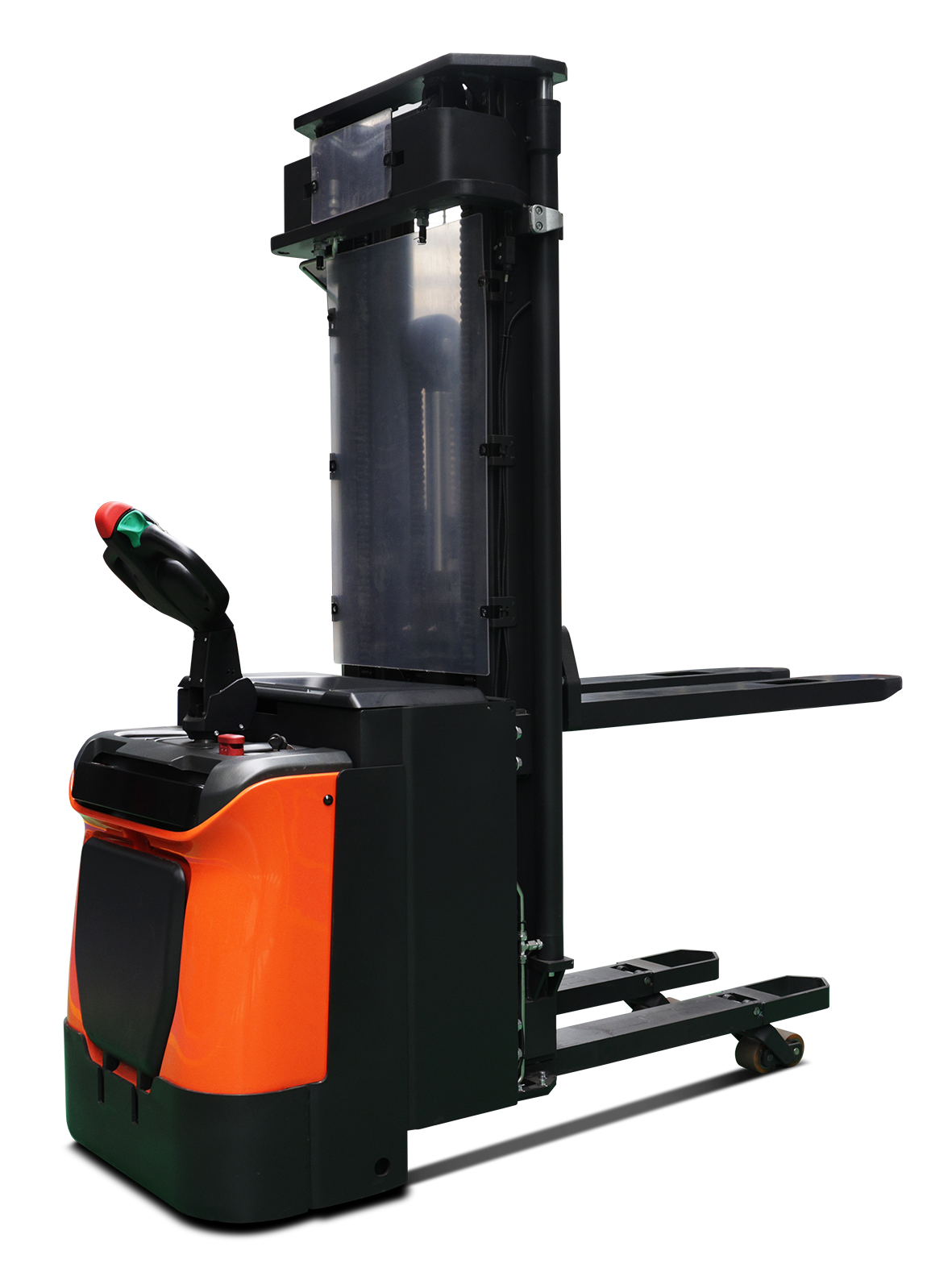

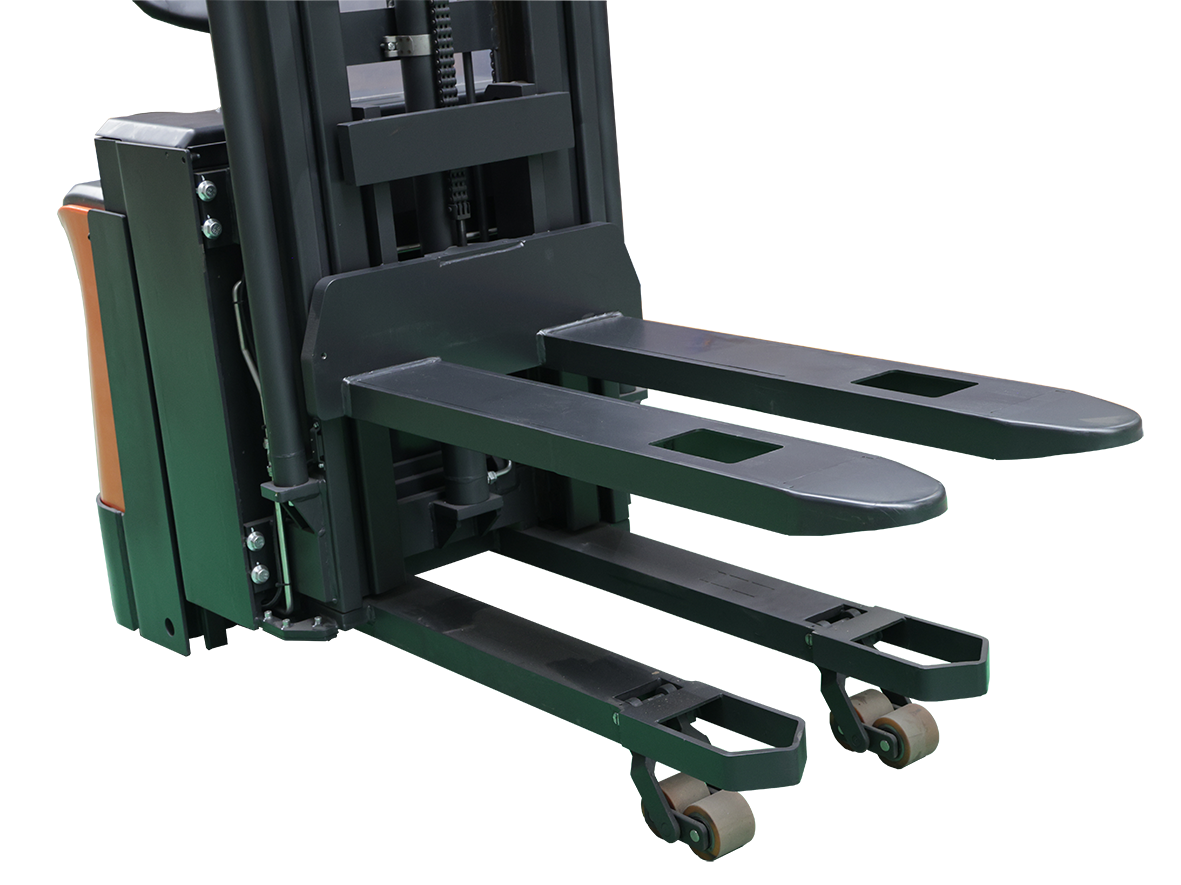

PS16DN
Самоходные штабелеры профессионального модельного ряда PS16DN с «двойным подъемом» (начальным подъемом опорных вил) грузоподъемностью 1600 кг. Основные комплектующие техники данного модельного ряда произведены общемировыми лидерами в своих сегментах.
Штабелеры данной серии компактны и обладают малым радиусом разворота и высокой маневренностью, а также способны развивать скорость до 8 км/ч.
Штабелеры данного модельного ряда являются идеальным выбором для интенсивной эксплуатации. Высокая надежность ключевых систем и прочная конструкция являются залогом длительной и беспроблемной эксплуатации.
Штабелеры данной серии компактны и обладают малым радиусом разворота и высокой маневренностью, а также способны развивать скорость до 8 км/ч.
Штабелеры данного модельного ряда являются идеальным выбором для интенсивной эксплуатации. Высокая надежность ключевых систем и прочная конструкция являются залогом длительной и беспроблемной эксплуатации.
Характеристики
Стандартная комплектация для российского рынка включает:
- АС-двигатель хода Schabmuller
- Редуктор ZF
- Ведущее колесо Rader Vogel или Wicke
- Контроллер Zapi
- Электромагнитный тормоз Intorq
- Ручка управления Rema с технологией CAN-BUS
- Гидравлическая станция VIBO или HPI
- Автоматическое зарядное устройство
- Интегрированный дизайн платформы и поручней
- Переработанная система амортизации платформы
- Защитные поручни и откидная платформа оператора
- Пластиковый масляный бак
- Металлическая крышка АКБ
Стандартная комплектация для российского рынка включает:
- АС-двигатель хода Schabmuller
- Редуктор ZF
- Ведущее колесо Rader Vogel или Wicke
- Контроллер Zapi
- Электромагнитный тормоз Intorq
- Ручка управления Rema с технологией CAN-BUS
- Гидравлическая станция VIBO или HPI
- Автоматическое зарядное устройство
- Интегрированный дизайн платформы и поручней
- Переработанная система амортизации платформы
- Защитные поручни и откидная платформа оператора
- Пластиковый масляный бак
- Металлическая крышка АКБ
Опционально доступны:
- Боковая выемка батареи
- EPS — электрическое рулевое управление
- Пропорциональный подъем
- Панель с PIN кодом
- Система автоматического долива воды Aquamatic
- Li-ion аккумулятор
- Встроенное зарядное устройство
- Защитная решетка на каретке вил
| Основные параметры | 1.2 | Модель | PS16DN | |
| 1.3 | Привод: электрический (тип: аккумулятор, сеть,…), дизельный, бензиновый, газовый | Электрический (аккумулятор) | ||
| 1.4 | Положение оператора | Пеший / Стоя | ||
| 1.5 | Грузоподъемность | Q (кг) | 1600 | |
| Грузоподъемность при подъеме груза на вилах | Q (кг) | 1600 | ||
| Грузоподъемность при подъеме груза на опорных вилах | Q (кг) | 1600 | ||
| 1.6 | Центр загрузки | c (мм) | 600 | |
| 1.8 | Расстояние от центра оси до вил | x (мм) | 767 * | |
| 1.9 | Колесная база | y (мм) | 1480 * | |
| Массы | 2.1 | Масса | кг | 1390 |
| 2.2 | Нагрузка на переднюю/заднюю ось с грузом | кг | 1096/1854 | |
| 2.3 | Нагрузка на переднюю/заднюю ось без груза | кг | 920/430 | |
| Колеса, ходовая часть | 3.1 | Тип колес | Полиуретан (PU) | |
| 3.2 | Размер передних (ведущих) колес | Ø230х70 | ||
| 3.3 | Размер задних колес | Ø84х70 | ||
| 3.4 | Дополнительные колеса | Ø150х54 | ||
| 3.5 | Количество колес спереди/сзади (х-ведущие) | 1х+1/4 | ||
| 3.6 | Колея передних колес | b10 (мм) | 504 | |
| 3.7 | Колея задних колес | b11 (мм) | 390 | |
| Размеры | 4.2 | Габаритная высота (min) | h1 (мм) | 2105 |
| 4.3 | Свободный подъем | h2 (мм) | 1520 | |
| 4.4 | Высота подъема | h3 (мм) | 4530 | |
| 4.5 | Габаритная высота (max) | h4 (мм) | 5080 | |
| 4.6 | Начальный подъем | h5 (мм) | 120 | |
| 4.9 | Высота ручки (min/max) | h14 (мм) | 900/1350 | |
| 4.15 | Высота вил в нижнем положении | h13 (мм) | 90 | |
| 4.19 | Общая длина | l1 (мм) | 2044 *’ ** | |
| 4.20 | Длина до фронта вил | l2 (мм) | 894 *’ ** | |
| 4.21 | Общая ширина | b1 (мм) | 790 | |
| 4.22 | Размеры вил | s/e/l (мм) | 60/180/1150 | |
| 4.25 | Ширина установки вил | b5 (мм) | 570/685 | |
| 4.32 | Дорожный просвет в центре базы | m2 (мм) | 20 | |
| 4.34 | Ширина прохода с паллетой 800×1200 | Ast (мм) | 2566 ** | |
| 4.35 | Радиус разворота | Wa (мм) | 1700 ** | |
| Характеристики | 5.1 | Скорость движения (с грузом/ без груза) | км/ч | 6,0/7,0 |
| 5.2 | Скорость подъема (с грузом/ без груза) | мм/с | 0,09/0,14 | |
| 5.3 | Скорость движения вил вниз (с грузом/ без груза) | мм/с | 0,25/0,20 | |
| 5.8 | Преодолимый уклон max (с грузом/ без груза) | % | 6/12 | |
| 5.10 | Тормозная система | Электромагнитный тормоз | ||
| Параметры электрической системы | 6.1 | Мощность двигателя движения | кВт | 1,4 |
| 6.2 | Мощность двигателя подъема | кВт | 3,2 | |
| 6.3 | Стандарт АКБ | 3VBS | ||
| 6.4 | Напряжение питания, номинальная емкость АКБ | В/ А∙ч | 24/ 270 | |
| 6.5 | Масса АКБ | кг | 230 | |
| 6.6 | Потребление энергии в соотв. с циклом VDI | кВт∙ч/ч | 0,73 | |
| Другое | 8.1 | Тип управления ходом | AC-speed control | |
| 8.4 | Уровень шума | дБ(А) | <70 |
* С поднятыми опорными вилами : -74 мм
** C опущенной платформой для оператора: + 440 мм
Данные согласно VDI 2198. Производитель оставляет право вносить изменения в конструкцию техники.
Ознакомиться с разъяснениями по параметрам можно по ссылке.
PS16DN
раскрыть таблицу
| Высота подъема h3 (мм) | Высота свободного подъема h2 (мм) | Габаритная высота мачты минимальная h1 (мм) | Высота вил максимальная h3 + h13 (мм) | Габаритная высота мачты максимальная h4 (мм) | |
|---|---|---|---|---|---|
| DX | 2830 | — | 1955 | 2920 | 3380 |
| 3130 | — | 2105 | 3220 | 3680 | |
| 3530 | — | 2305 | 3620 | 4080 | |
| DX (с функцией свободного подъема (FFL) | 2830 | 1410 | 1955 | 2920 | 3380 |
| 3130 | 1560 | 2105 | 3220 | 3680 | |
| 3530 | 1760 | 2305 | 3620 | 4080 | |
| TX | 4230 | — | 2005 | 4320 | 4780 |
| 4530 | — | 2105 | 4620 | 5080 | |
| TX (с функцией свободного подъема (FFL) | 3930 | 1320 | 1905 | 4020 | 4480 |
| 4230 | 1420 | 2005 | 4320 | 4780 | |
| 4530 | 1520 | 2105 | 4620 | 5080 |
