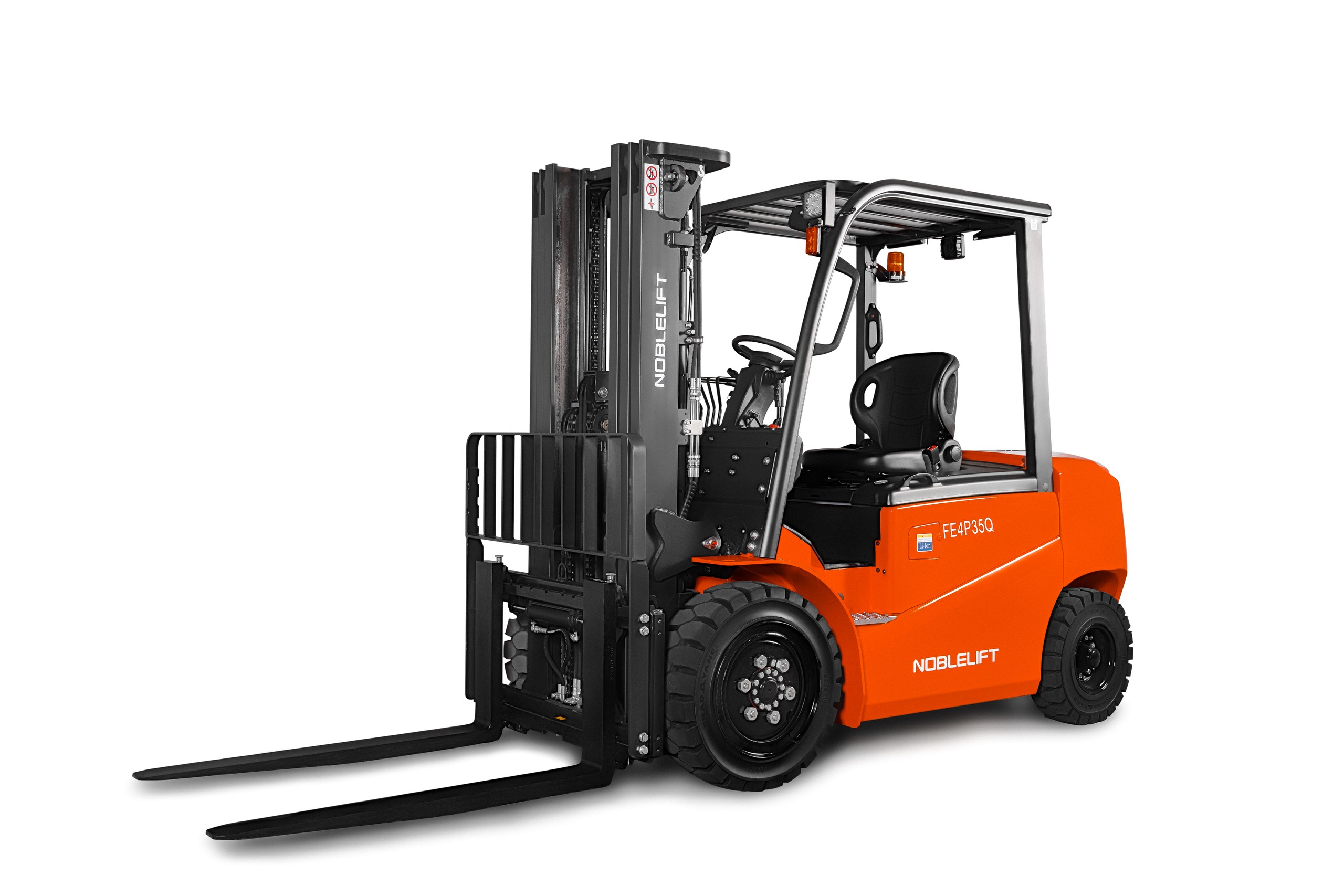

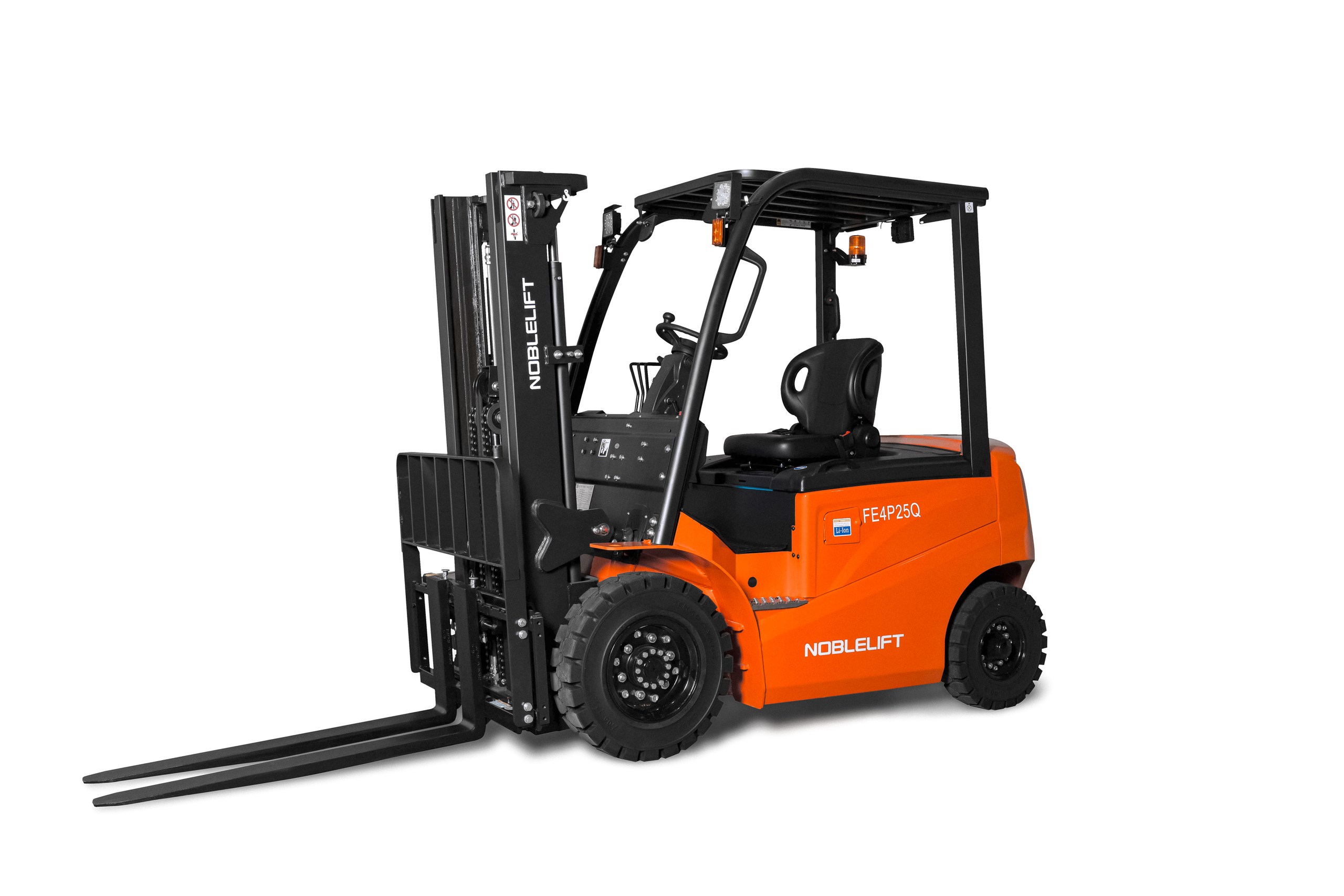

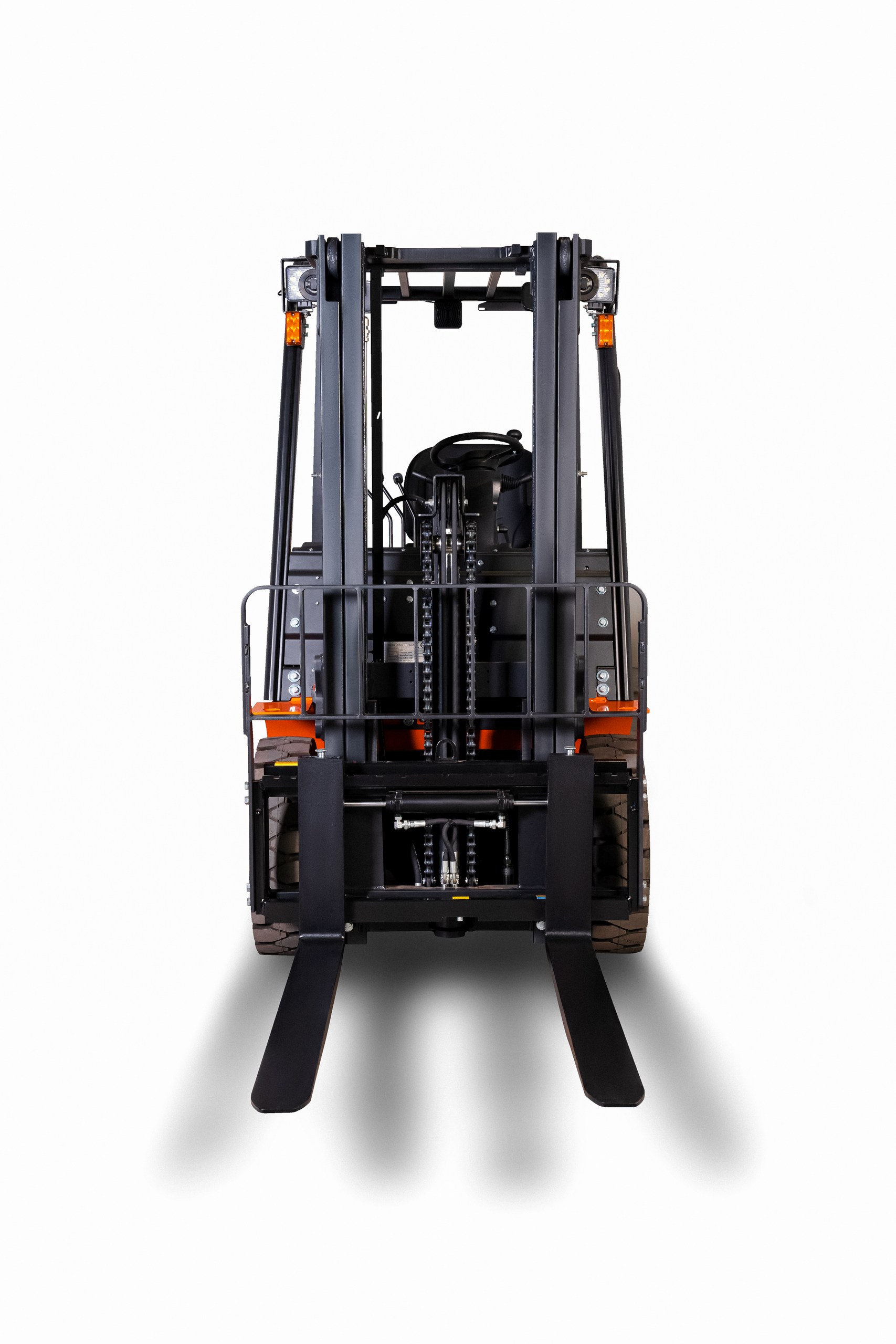

FE4P25Q, FE4P28Q, FE4P30Q, FE4P35Q
Модельный ряд четырехопорных электрических погрузчиков грузоподъемностью 2500-3500 кг.
Отличительной особенностью нового модельного ряда Q-серии является комплектация погрузчиков АС двигателями как на привод движения, так и на привод гидравлической системы. Применение АС двигателей позволяет снизить затраты на обслуживание за счёт отсутствия угольных щеток, а также за счёт большей эффективности данной технологии по сравнению с коллекторными двигателями. Погрузчики могут комплектоваться различными типами мачт с широким диапазоном высоты подъема.
Отличительной особенностью нового модельного ряда Q-серии является комплектация погрузчиков АС двигателями как на привод движения, так и на привод гидравлической системы. Применение АС двигателей позволяет снизить затраты на обслуживание за счёт отсутствия угольных щеток, а также за счёт большей эффективности данной технологии по сравнению с коллекторными двигателями. Погрузчики могут комплектоваться различными типами мачт с широким диапазоном высоты подъема.
Характеристики
Стандартная комплектация для российского рынка включает:
- AС-двигатель хода
- АС двигатель гидравлической системы
- Внешнее автоматическое зарядное устройство

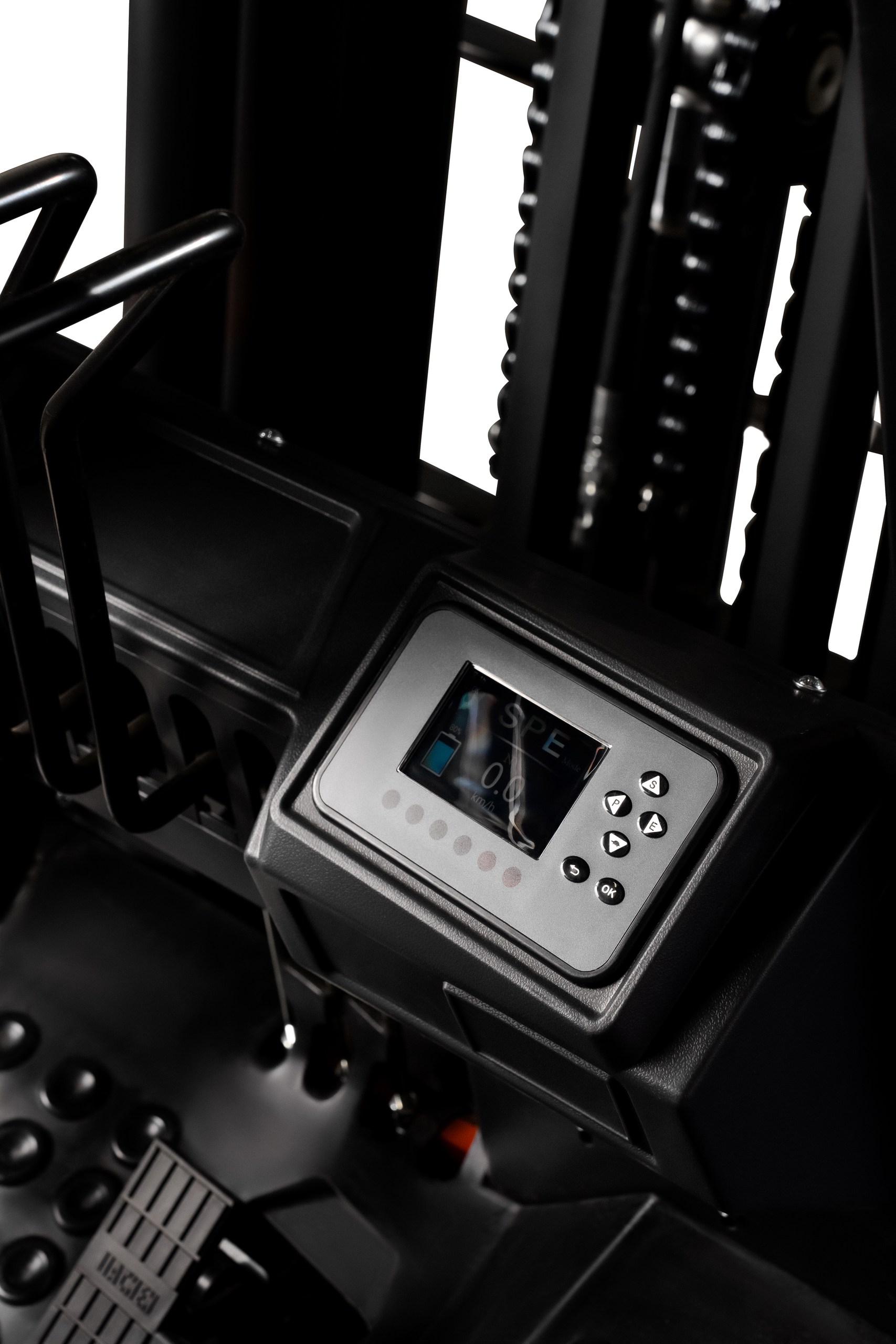

- Индикаторная панель с указанием состояния системы

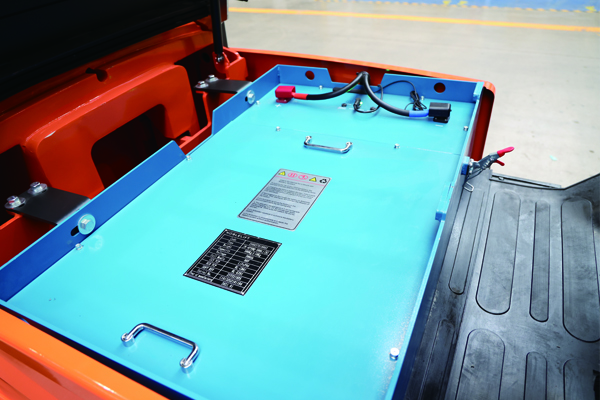

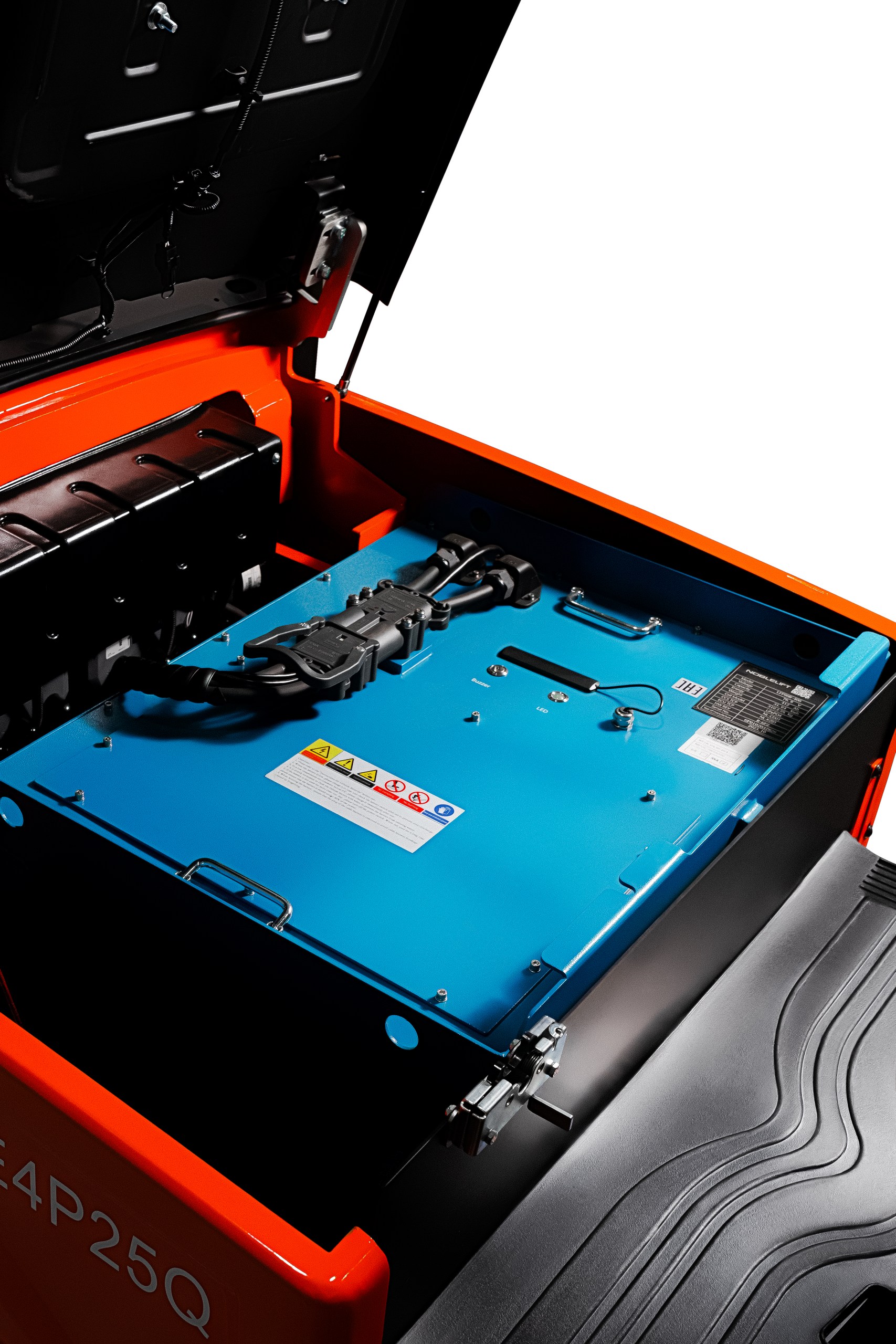

- Li-Ion аккумуляторная батарея
- Фары передние
- Стоп-сигнал
- Фонарь и звуковой сигнал заднего хода

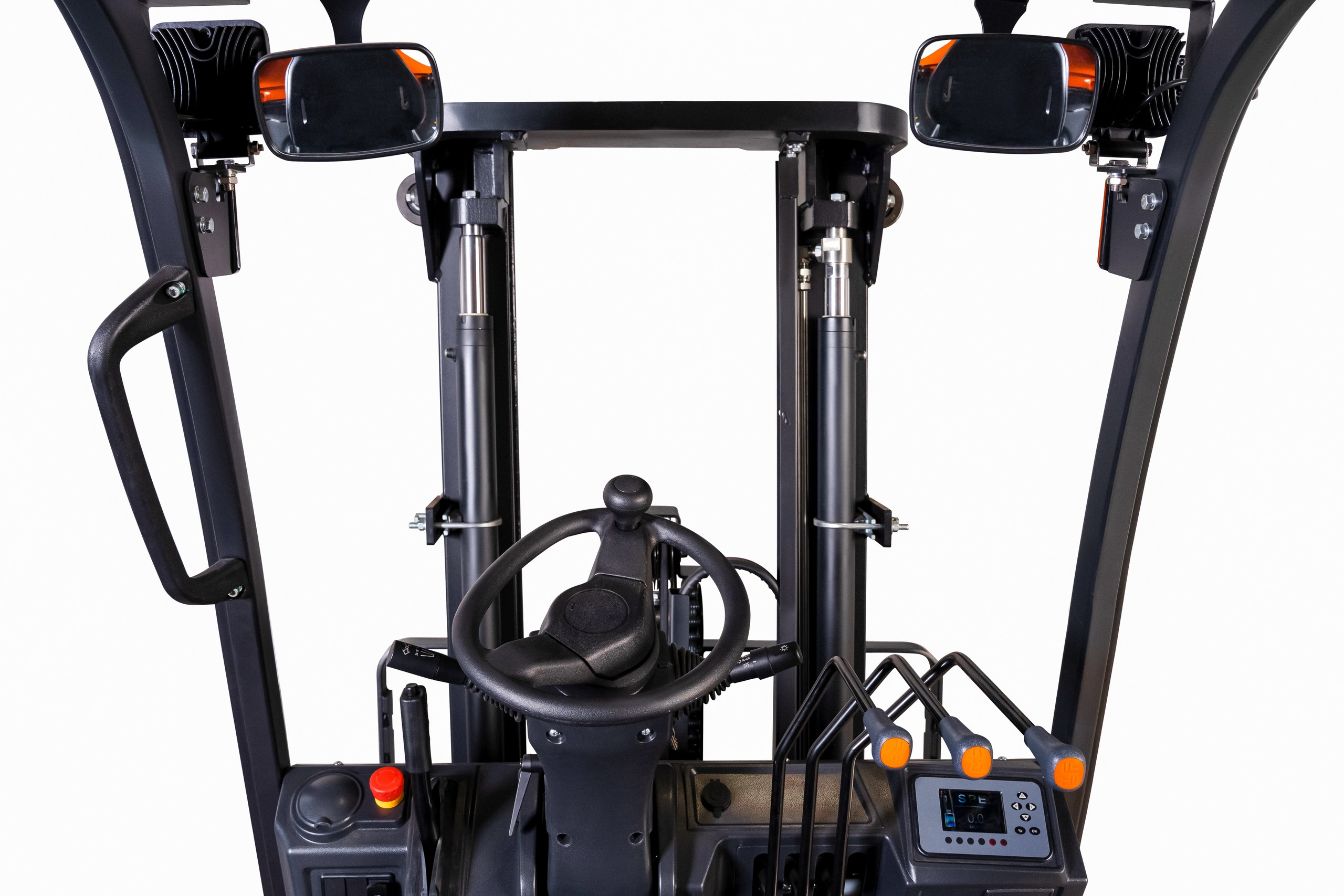

- Зеркала заднего вида
- Сигнальный маяк
- Стояночный тормоз
- Упрощенная замена АКБ
- Класс каретки: 3А
Стандартная комплектация для российского рынка включает:
- AС-двигатель хода
- АС двигатель гидравлической системы
- Внешнее автоматическое зарядное устройство
- Индикаторная панель с указанием состояния системы
- Li-Ion аккумуляторная батарея
- Фары передние
- Стоп-сигнал
- Фонарь и звуковой сигнал заднего хода
- Зеркала заднего вида
- Сигнальный маяк
- Стояночный тормоз
- Упрощенная замена АКБ
- Класс каретки: 3А
Опционально доступны:

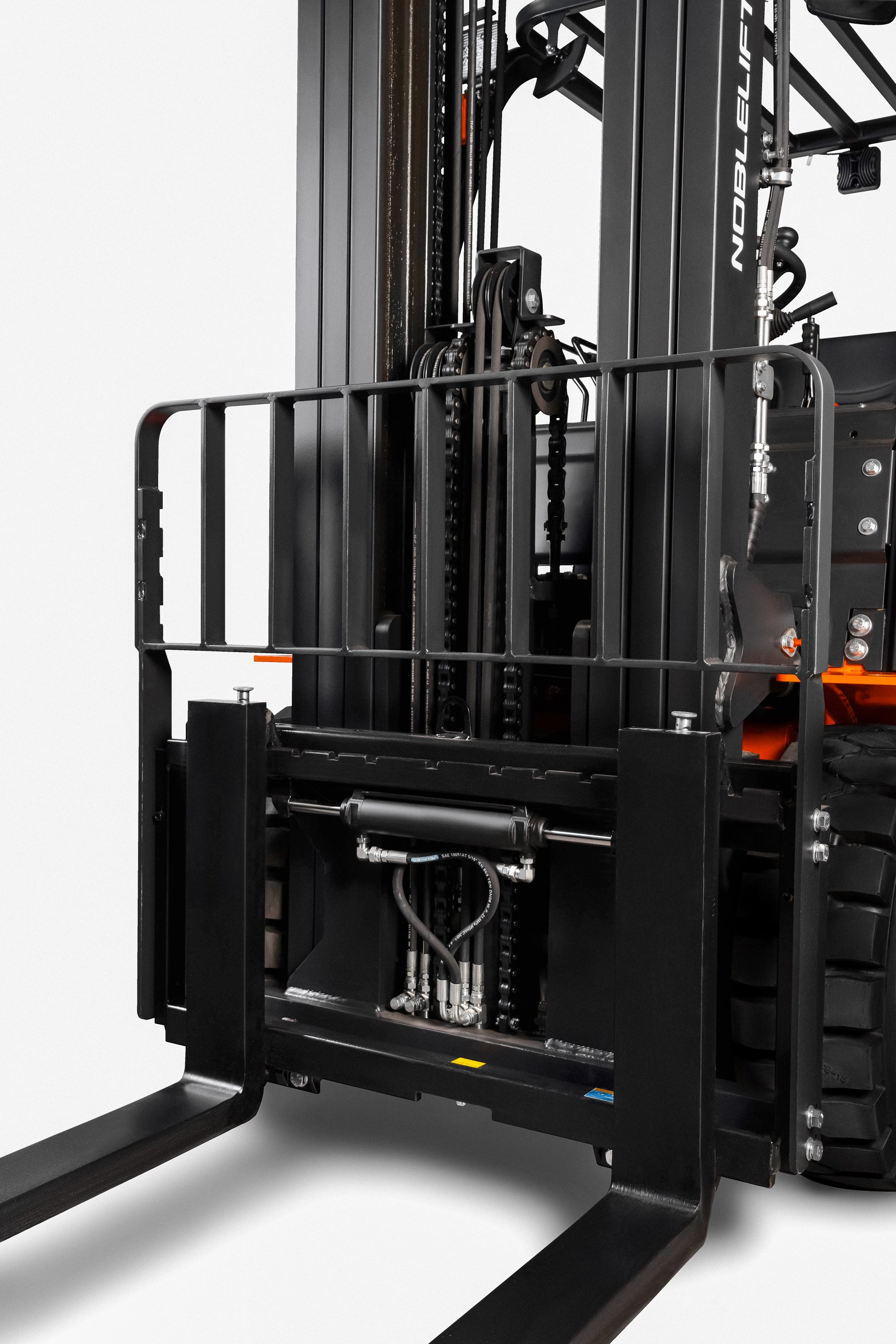

- Боковое смещение каретки (sideshift)
- Вилы различной длины
| Основные параметры | 1.2 | Модель | FE4P25Q | FE4P28Q | FE4P30Q | FE4P35Q | |
| 1.3 | Привод: электрический (тип: аккумулятор, сеть,…), дизельный, бензиновый, газовый | Электрический | Электрический | Электрический | Электрический | ||
| 1.4 | Положение оператора | Сидя | Сидя | Сидя | Сидя | ||
| 1.5 | Грузоподъемность | Q (кг) | 2500 | 2800 | 3000 | 3500 | |
| 1.6 | Центр загрузки | c (мм) | 500 | 500 | 500 | 500 | |
| 1.8 | Расстояние от центра оси до вил | x (мм) | 478 | 478 | 478 | 483 | |
| 1.9 | Колесная база | y (мм) | 1620 | 1700 | 1800 | 1800 | |
| Массы | 2.1 | Масса | кг | 3600 | 3860 | 4070 | 4480 |
| 2.2 | Нагрузка на переднюю/заднюю ось с грузом | кг | 5500/600 | 6010/650 | 6390/680 | 7140/840 | |
| 2.3 | Нагрузка на переднюю/заднюю ось без груза | кг | 1540/2060 | 1680/2180 | 1750/2320 | 1960/2520 | |

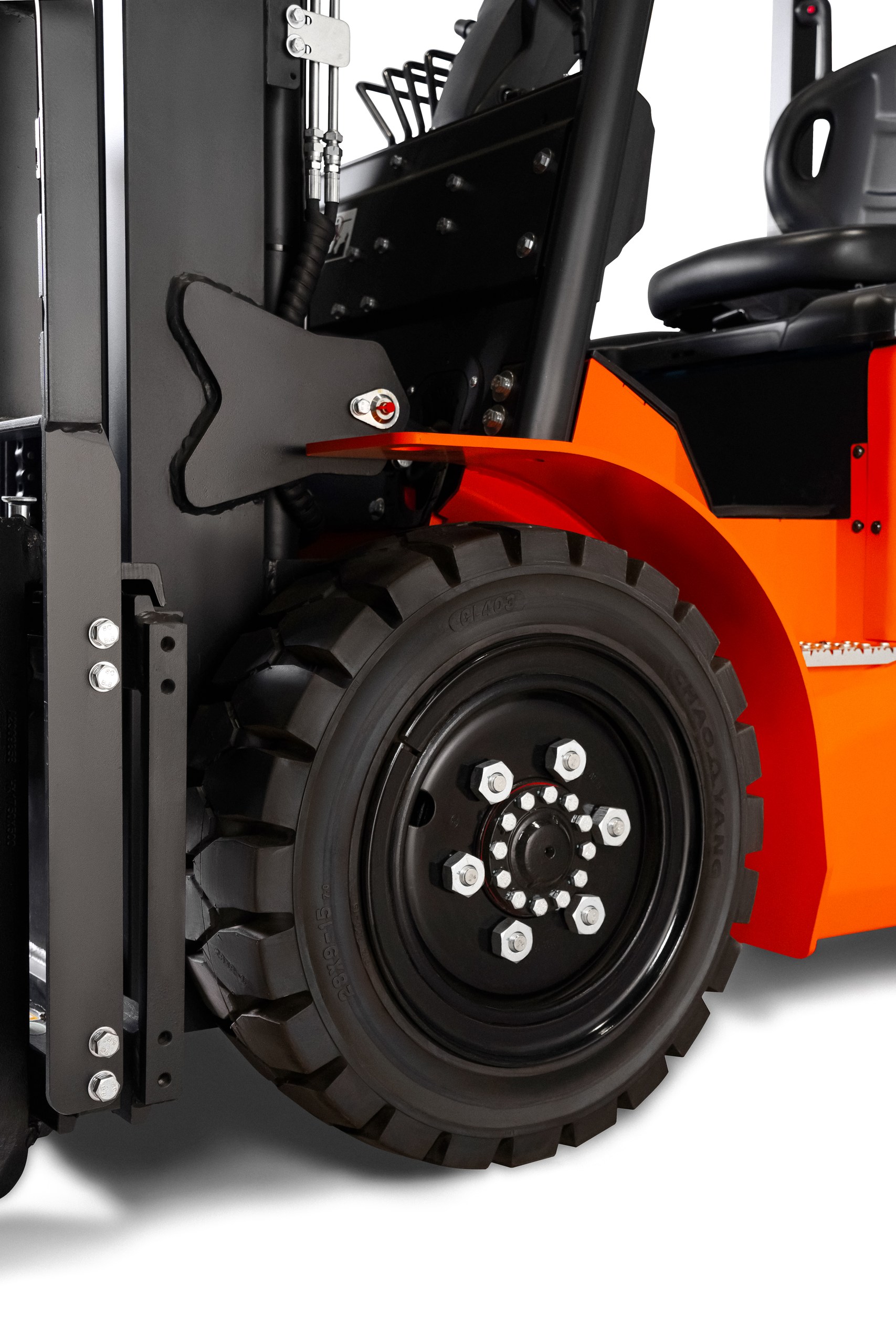

| Колеса, ходовая часть | 3.1 | Тип колес | Пневматические | Пневматические | Пневматические | Пневматические | |
| 3.2 | Размер передних (ведущих) колес | 7,00-12-12PR | 7,00-12-16PR | 28х9-15-14PR | 28х9-15-14PR | ||
| 3.3 | Размер задних колес | 6,00-9-10PR | 6,00-9-12PR | 6,50-10-10PR | 6,50-10-10PR | ||
| 3.5 | Количество колес спереди/сзади (х-ведущие) | 2x/2 | 2x/2 | 2x/2 | 2x/2 | ||
| 3.6 | Колея передних колес | b10 (мм) | 973 | 973 | 1004 | 1004 | |
| 3.7 | Колея задних колес | b11 (мм) | 982 | 982 | 982 | 982 | |
| Размеры | 4.1 | Наклон мачты/каретки вил вперед/назад | α/β (º) | 6/10 | 6/10 | 6/10 | 6/10 |
| 4.2 | Габаритная высота (min) | h1 (мм) | 2070 | 2070 | 2070 | 2185 | |
| 4.3 | Свободный подъем | h2 (мм) | 135 | 140 | 140 | 145 | |
| 4.4 | Высота подъема | h3 (мм) | 3000 | 3000 | 3000 | 3000 | |
| 4.5 | Габаритная высота (max) | h4 (мм) | 3974 | 4079 | 4079 | 4079 | |
| 4.7 | Высота по защитному ограждению (кабине) | h6 (мм) | 2150 | 2150 | 2150 | 2150 | |
| 4.8 | Высота сиденья | h7 (мм) | 1130 | 1130 | 1130 | 1130 | |
| 4.12 | Высота сцепного устройства | h10 (мм) | 580 | 580 | 580 | 580 | |
| 4.19 | Общая длина | l1 (мм) | 3568 | 3663 | 3773 | 3818 | |
| 4.20 | Длина до фронта вил | l2 (мм) | 2498 | 2593 | 2703 | 2748 | |
| 4.21 | Общая ширина | b1 (мм) | 1150 | 1150 | 1226 | 1226 | |
| 4.22 | Размеры вил | s/e/l (мм) | 40/120/1070 | 45/125/1070 | 45/125/1070 | 50/125/1070 | |
| 4.24 | Ширина каретки вил | b3 (мм) | 1040 | 1100 | 1100 | 1100 | |
| 4.31 | Дорожный просвет под мачтой | m1 (мм) | 135 | 135 | 135 | 140 | |
| 4.32 | Дорожный просвет в центре базы | m2 (мм) | 150 | 150 | 150 | 150 | |
| 4.34 | Ширина прохода с паллетой 800×1200 | Ast (мм) | 3997 | 4097 | 4278 | 4323 | |
| 4.35 | Радиус разворота | Wa (мм) | 2230 | 2350 | 2400 | 2440 | |
| Характеристики | 5.1 | Скорость движения (с грузом/ без груза) | км/ч | 12/13 | 12/13 | 12/13 | 11/12 |
| 5.2 | Скорость подъема (с грузом/ без груза) | мм/с | 260/340 | 260/340 | 260/340 | 250/330 | |
| 5.3 | Скорость движения вил вниз (с грузом/ без груза) | мм/с | < 600 | < 600 | < 600 | < 600 | |
| 5.5 | Тяговое усилие (с грузом/ без груза) | Н | 3100/ 2100 | 3600/ 2600 | 3500/ 2500 | 3800/ 2800 | |
| 5.7 | Преодолимый уклон (с грузом/ без груза) | % | 15/15 | 15/15 | 15/15 | 13/15 | |
| 5.10 | Тормозная система | Гидравлическая | Гидравлическая | Гидравлическая | Гидравлическая | ||
| Параметры электрической системы | 6.1 | Мощность двигателя движения | кВт | 10 | 10 | 11 | 11 |
| 6.2 | Мощность двигателя подъема | кВт | 12 | 12 | 15 | 15 | |
| 6.3 | Стандарт АКБ | Li Ion | Li Ion | Li Ion | Li Ion | ||
| 6.4 | Напряжение питания, номинальная емкость АКБ | В/ А∙ч | 80/ 200 (300/ 400) | 80/ 200 (300/ 400) | 80/ 200 (300/ 400) | 80/ 300 (400) | |
| 6.5 | Масса АКБ | кг | 200 | 200 | 215 | 280 | |
| Размеры АКБ, ДxШxВ | мм | 770х600х680 | 770х600х680 | 770х650х680 | 770х650х680 | ||
| Другое | 8.1 | Тип управления ходом | AC | AC | AC | AC | |
| 8.2 | Рабочее давление гидросистемы для навесного оборудования | МПа | 17,5 | 17,5 | 17,5 | 17,5 | |
| 8.3 | Расход гидравлического масла навесным оборудованием | л/мин | 36 | 36 | 36 | 36 | |
| 8.4 | Уровень шума | дБ(А) | 74 | 75 | 74 | 75 |
FE4P25Q
раскрыть таблицу
| Высота подъема h3 (мм) | Высота свободного подъема h2 (мм) | Габаритная высота мачты минимальная h1 (мм) | Габаритная высота мачты максимальная h4 (мм) | Наклон мачты/каретки вил вперед/назад α/β (º) | Остаточная грузоподъемность (кг) | |
|---|---|---|---|---|---|---|
| DX | 2000 | 135 | 1570 | 2974 | 6/10 | 2500 |
| 2500 | 135 | 1820 | 3474 | 6/10 | 2500 | |
| 3000 | 135 | 2070 | 3974 | 6/10 | 2500 | |
| 3300 | 135 | 2220 | 4274 | 6/10 | 2500 | |
| 3500 | 135 | 2320 | 4474 | 6/10 | 2500 | |
| 3600 | 135 | 2370 | 4574 | 6/10 | 2500 | |
| 3700 | 135 | 2420 | 4674 | 6/10 | 2500 | |
| 4000 | 135 | 2620 | 4974 | 6/6 | 2450 | |
| 4300 | 135 | 2770 | 5274 | 6/6 | 2300 | |
| 4500 | 135 | 2870 | 5474 | 6/6 | 2100 | |
| 5000 | 135 | 3120 | 5974 | 6/6 | 1850 | |
| DX (с функцией свободного подъема (FFL) | 2000 | 631 | 1570 | 2968 | 6/10 | 2500 |
| 2500 | 881 | 1820 | 3468 | 6/10 | 2500 | |
| 3000 | 1131 | 2070 | 3968 | 6/10 | 2500 | |
| 3300 | 1281 | 2220 | 4268 | 6/10 | 2500 | |
| 3500 | 1381 | 2320 | 4468 | 6/10 | 2500 | |
| 3600 | 1431 | 2370 | 4568 | 6/10 | 2500 | |
| 3700 | 1481 | 2420 | 4668 | 6/6 | 2500 | |
| 4000 | 1681 | 2620 | 4968 | 6/6 | 2400 | |
| TX (с функцией свободного подъема (FFL) | 4000 | 1056 | 1980 | 4978 | 6/6 | 2350 |
| 4350 | 1181 | 2105 | 5328 | 6/6 | 2200 | |
| 4500 | 1231 | 2155 | 5476 | 6/6 | 2000 | |
| 4800 | 1331 | 2255 | 5776 | 6/6 | 1900 | |
| 5000 | 1474 | 2398 | 5976 | 6/6 | 1700 | |
| 5500 | 1708 | 2647 | 6476 | 3/6 | 1400 | |
| 6000 | 1941 | 2865 | 6976 | 3/6 | 950 | |
| 6500 | 2174 | 3098 | 7476 | 3/3 | 700 |
FE4P28Q
раскрыть таблицу
| Высота подъема h3 (мм) | Высота свободного подъема h2 (мм) | Габаритная высота мачты минимальная h1 (мм) | Габаритная высота мачты максимальная h4 (мм) | Наклон мачты/каретки вил вперед/назад α/β (º) | Остаточная грузоподъемность (кг) | |
|---|---|---|---|---|---|---|
| DX | 2000 | 140 | 1570 | 3079 | 6/10 | 2800 |
| 2500 | 140 | 1820 | 3579 | 6/10 | 2800 | |
| 3000 | 140 | 2070 | 4079 | 6/10 | 2800 | |
| 3300 | 140 | 2220 | 4379 | 6/10 | 2800 | |
| 3500 | 140 | 2320 | 4579 | 6/10 | 2700 | |
| 3600 | 140 | 2370 | 4679 | 6/10 | 2700 | |
| 3700 | 140 | 2420 | 4779 | 6/10 | 2700 | |
| 4000 | 140 | 2620 | 5079 | 6/6 | 2650 | |
| 4300 | 140 | 2770 | 5379 | 6/6 | 2500 | |
| 4500 | 140 | 2870 | 5579 | 6/6 | 2250 | |
| 5000 | 140 | 3120 | 6079 | 6/6 | 2050 | |
| DX (с функцией свободного подъема (FFL) | 2000 | 491 | 1570 | 3079 | 6/10 | 2800 |
| 2500 | 741 | 1820 | 3579 | 6/10 | 2800 | |
| 3000 | 991 | 2070 | 4079 | 6/10 | 2800 | |
| 3300 | 1141 | 2220 | 4379 | 6/10 | 2800 | |
| 3500 | 1241 | 2320 | 4579 | 6/10 | 2700 | |
| 3600 | 1291 | 2370 | 4679 | 6/10 | 2700 | |
| 3700 | 1341 | 2420 | 4779 | 6/6 | 2700 | |
| 4000 | 1541 | 2620 | 5079 | 6/6 | 2600 | |
| TX (с функцией свободного подъема (FFL) | 4000 | 916 | 1980 | 5079 | 6/6 | 2550 |
| 4350 | 1041 | 2105 | 5429 | 6/6 | 2400 | |
| 4500 | 1091 | 2155 | 5579 | 6/6 | 2200 | |
| 4800 | 1191 | 2255 | 5879 | 6/6 | 2100 | |
| 5000 | 1334 | 2398 | 6079 | 6/6 | 2000 | |
| 5500 | 1568 | 2647 | 6579 | 3/6 | 1500 | |
| 6000 | 1801 | 2865 | 7079 | 3/6 | 1100 | |
| 6500 | 2034 | 3098 | 7579 | 3/3 | 750 |
FE4P30Q
раскрыть таблицу
| Высота подъема h3 (мм) | Высота свободного подъема h2 (мм) | Габаритная высота мачты минимальная h1 (мм) | Габаритная высота мачты максимальная h4 (мм) | Наклон мачты/каретки вил вперед/назад α/β (º) | Остаточная грузоподъемность (кг) | |
|---|---|---|---|---|---|---|
| DX | 2000 | 140 | 1575 | 3079 | 6/10 | 3000 |
| 2500 | 140 | 1825 | 3579 | 6/10 | 3000 | |
| 3000 | 140 | 2075 | 4079 | 6/10 | 3000 | |
| 3300 | 140 | 2225 | 4379 | 6/10 | 3000 | |
| 3500 | 140 | 2325 | 4579 | 6/10 | 3000 | |
| 3600 | 140 | 2375 | 4679 | 6/10 | 3000 | |
| 3700 | 140 | 2375 | 4779 | 6/10 | 3000 | |
| 4000 | 140 | 2625 | 5079 | 6/6 | 2950 | |
| 4300 | 140 | 2775 | 5379 | 6/6 | 2850 | |
| 4500 | 140 | 2875 | 5579 | 6/6 | 2600 | |
| 5000 | 140 | 3125 | 6079 | 6/6 | 2400 | |
| DX (с функцией свободного подъема (FFL) | 2000 | 496 | 1575 | 3079 | 6/10 | 3000 |
| 2500 | 746 | 1825 | 3579 | 6/10 | 3000 | |
| 3000 | 996 | 2075 | 4079 | 6/10 | 3000 | |
| 3300 | 1146 | 2225 | 4379 | 6/10 | 3000 | |
| 3500 | 1246 | 2325 | 4579 | 6/10 | 3000 | |
| 3600 | 1296 | 2375 | 4679 | 6/10 | 3000 | |
| 3700 | 1346 | 2425 | 4779 | 6/10 | 3000 | |
| 4000 | 1546 | 2625 | 5079 | 6/6 | 2950 | |
| TX (с функцией свободного подъема (FFL) | 4000 | 921 | 2000 | 5079 | 6/6 | 2900 |
| 4350 | 1046 | 2125 | 5429 | 6/6 | 2700 | |
| 4500 | 1096 | 2175 | 5579 | 6/6 | 2600 | |
| 4800 | 1196 | 2275 | 5879 | 6/6 | 2400 | |
| 5000 | 1339 | 2418 | 6079 | 6/6 | 2300 | |
| 5500 | 1573 | 2652 | 6579 | 3/6 | 1800 | |
| 6000 | 1806 | 2885 | 7079 | 3/6 | 1400 | |
| 6500 | 2039 | 3118 | 7579 | 3/6 | 800 | |
| 7000 | 2205 | 3284 | 8079 | 3/6 | 600 | |
| QX (с функцией свободного подъема (FFL) | 6100 | 1190 | 2135 | 7045 | 3/6 | 1400 |
| 6600 | 1315 | 2260 | 7545 | 3/6 | 800 | |
| 7000 | 1495 | 2440 | 7945 | 3/6 | 600 |
FE4P35Q
раскрыть таблицу
| Высота подъема h3 (мм) | Высота свободного подъема h2 (мм) | Габаритная высота мачты минимальная h1 (мм) | Габаритная высота мачты максимальная h4 (мм) | Наклон мачты/каретки вил вперед/назад α/β (º) | Остаточная грузоподъемность (кг) | |
|---|---|---|---|---|---|---|
| DX | 2000 | 145 | 1685 | 3079 | 6/10 | 3500 |
| 2500 | 145 | 1935 | 3579 | 6/10 | 3500 | |
| 3000 | 145 | 2185 | 4079 | 6/10 | 3500 | |
| 3300 | 145 | 2335 | 4379 | 6/10 | 3500 | |
| 3500 | 145 | 2435 | 4579 | 6/10 | 3500 | |
| 3600 | 145 | 2485 | 4679 | 6/10 | 3500 | |
| 3700 | 145 | 2535 | 4779 | 6/10 | 3500 | |
| 4000 | 145 | 2735 | 5079 | 6/6 | 3300 | |
| 4300 | 145 | 2885 | 5379 | 6/6 | 3250 | |
| 4500 | 145 | 2985 | 5579 | 6/6 | 3100 | |
| 5000 | 145 | 3235 | 6079 | 6/6 | 2650 | |
| DX (с функцией свободного подъема (FFL) | 2000 | 496 | 1575 | 3079 | 6/10 | 3500 |
| 2500 | 746 | 1825 | 3579 | 6/10 | 3500 | |
| 3000 | 996 | 2075 | 4079 | 6/10 | 3500 | |
| 3300 | 1146 | 2225 | 4379 | 6/10 | 3500 | |
| 3500 | 1246 | 2325 | 4579 | 6/10 | 3500 | |
| 3600 | 1296 | 2375 | 4679 | 6/10 | 3500 | |
| 3700 | 1346 | 2425 | 4779 | 6/10 | 3450 | |
| 4000 | 1546 | 2625 | 5079 | 6/10 | 3300 | |
| TX (с функцией свободного подъема (FFL) | 4000 | 921 | 2000 | 5079 | 6/6 | 3250 |
| 4350 | 1046 | 2125 | 5429 | 6/6 | 3150 | |
| 4500 | 1096 | 2175 | 5579 | 6/6 | 3000 | |
| 4800 | 1196 | 2275 | 5879 | 6/6 | 2800 | |
| 5000 | 1339 | 2418 | 6079 | 6/6 | 2650 | |
| 5500 | 1573 | 2652 | 6579 | 3/6 | 2200 | |
| 6000 | 1806 | 2885 | 7079 | 3/6 | 1500 | |
| 6500 | 2039 | 3118 | 7579 | 3/6 | 900 | |
| 7000 | 2205 | 3284 | 8079 | 3/6 | 700 | |
| QX (с функцией свободного подъема (FFL) | 6100 | 1190 | 2135 | 7045 | 3/6 | 1500 |
| 6600 | 1315 | 2260 | 7545 | 3/6 | 900 | |
| 7000 | 1495 | 2440 | 7945 | 3/6 | 700 |
