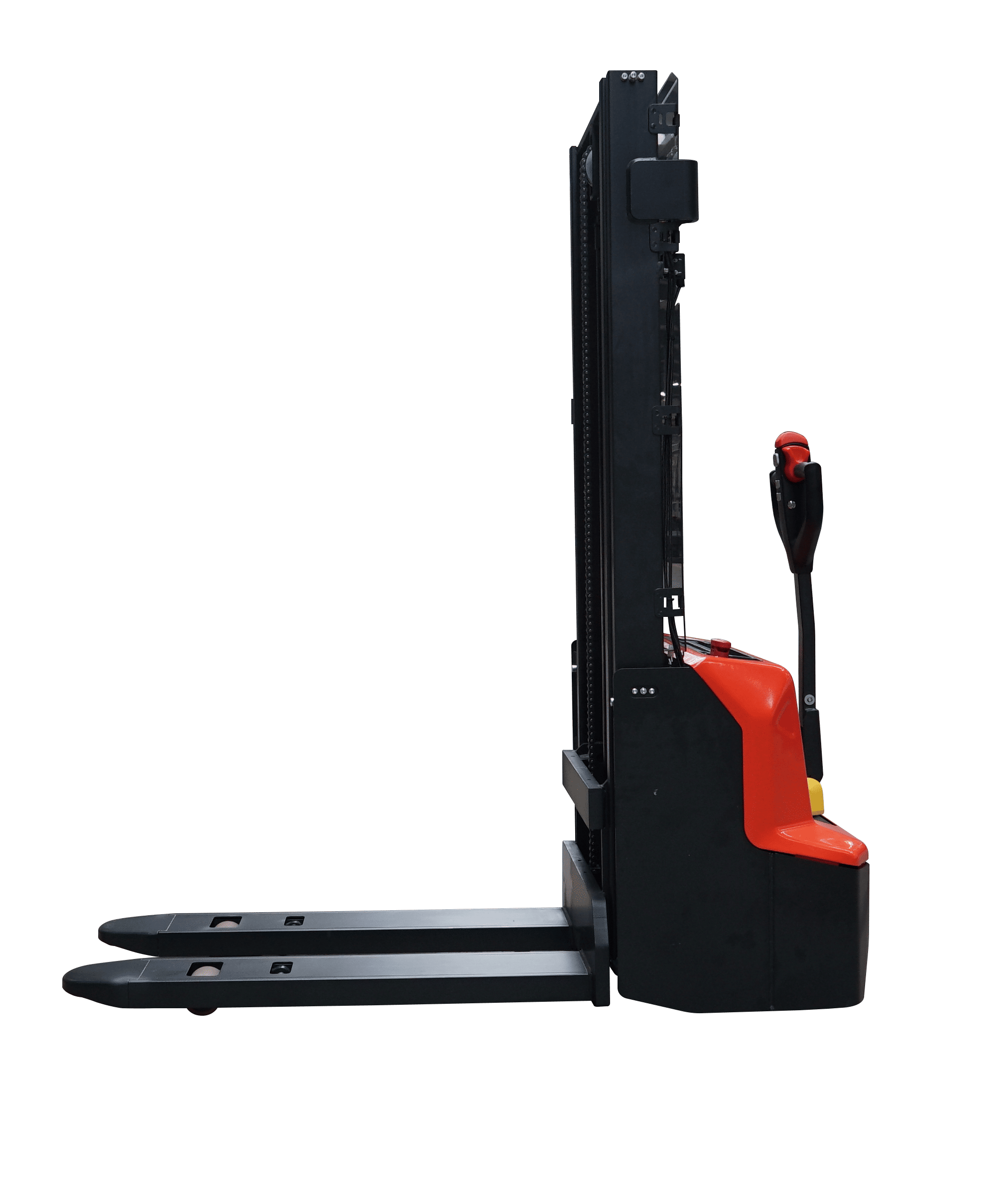

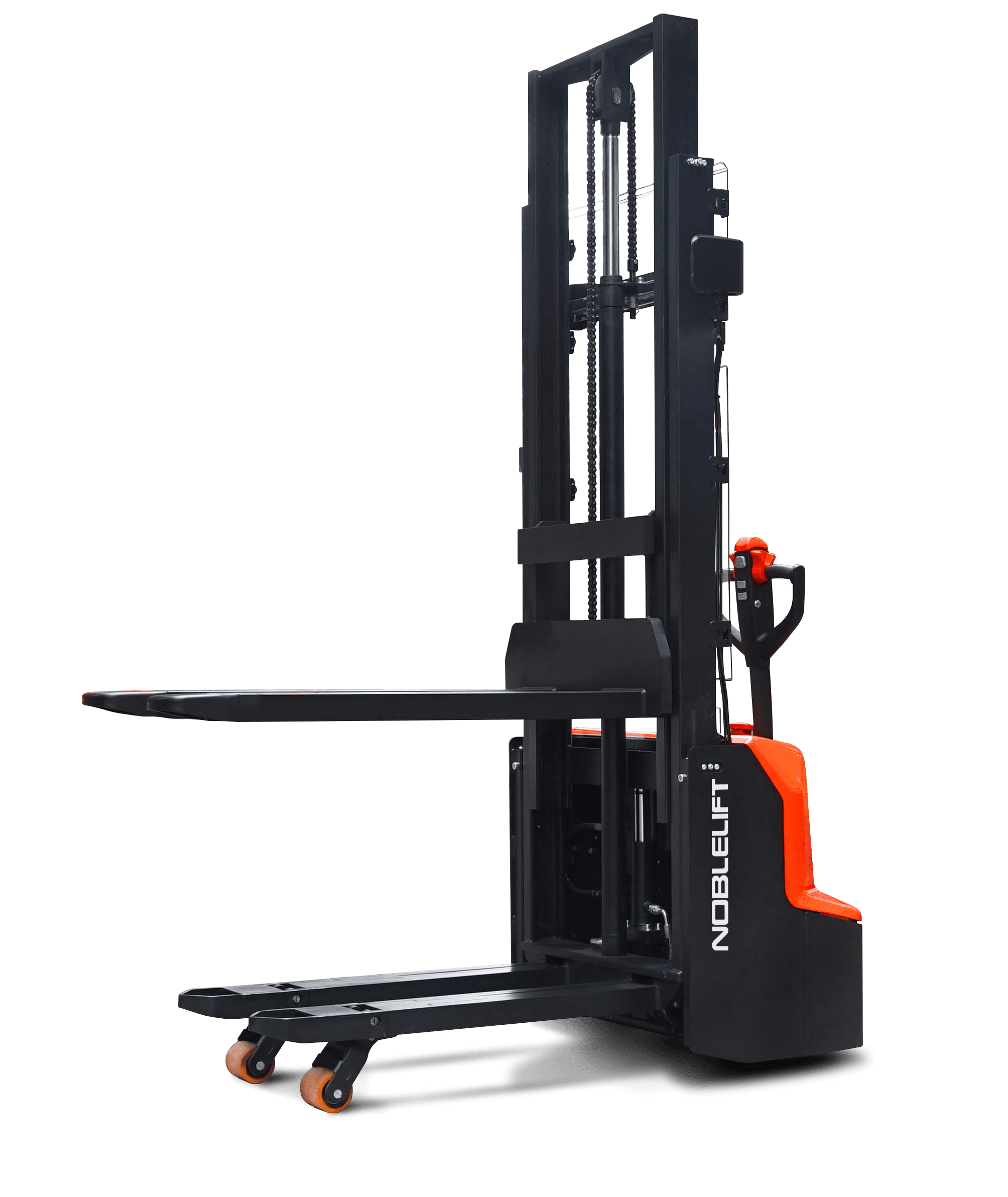

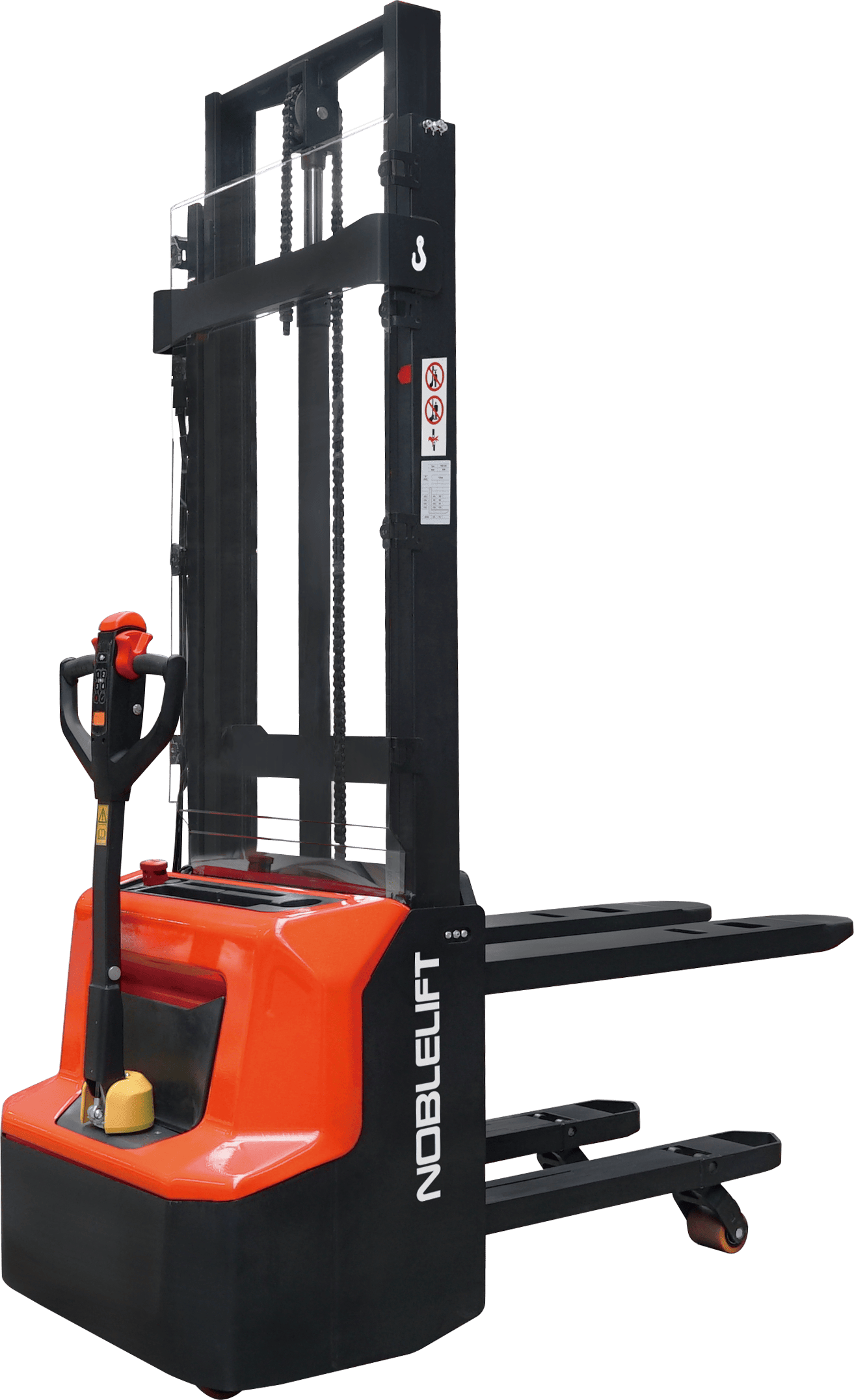

PSE12BD, PSE12ND
Самоходные поводковые штабелеры с двойным подъемом (начальным подъемом опорных вил) грузоподъемностью 1200 кг.
Штабелеры данного модельного ряда имеют малую массу, обладают высокой маневренностью, являются оптимальным выбором для грузоподъемных операций, носящих нерегулярный характер, а также в условиях ограниченного пространства и на мезонинах. Высокая надежность ключевых систем и прочная конструкция являются залогом длительной и беспроблемной эксплуатации.
Штабелеры данного модельного ряда имеют малую массу, обладают высокой маневренностью, являются оптимальным выбором для грузоподъемных операций, носящих нерегулярный характер, а также в условиях ограниченного пространства и на мезонинах. Высокая надежность ключевых систем и прочная конструкция являются залогом длительной и беспроблемной эксплуатации.
Характеристики
Стандартная комплектация для российского рынка включает:
- DС-двигатель хода
- Контроллер Curtis
- AGM аккумуляторная батарея для PSE12BD
- Li-ion аккумуляторная батарея для PSE12ND

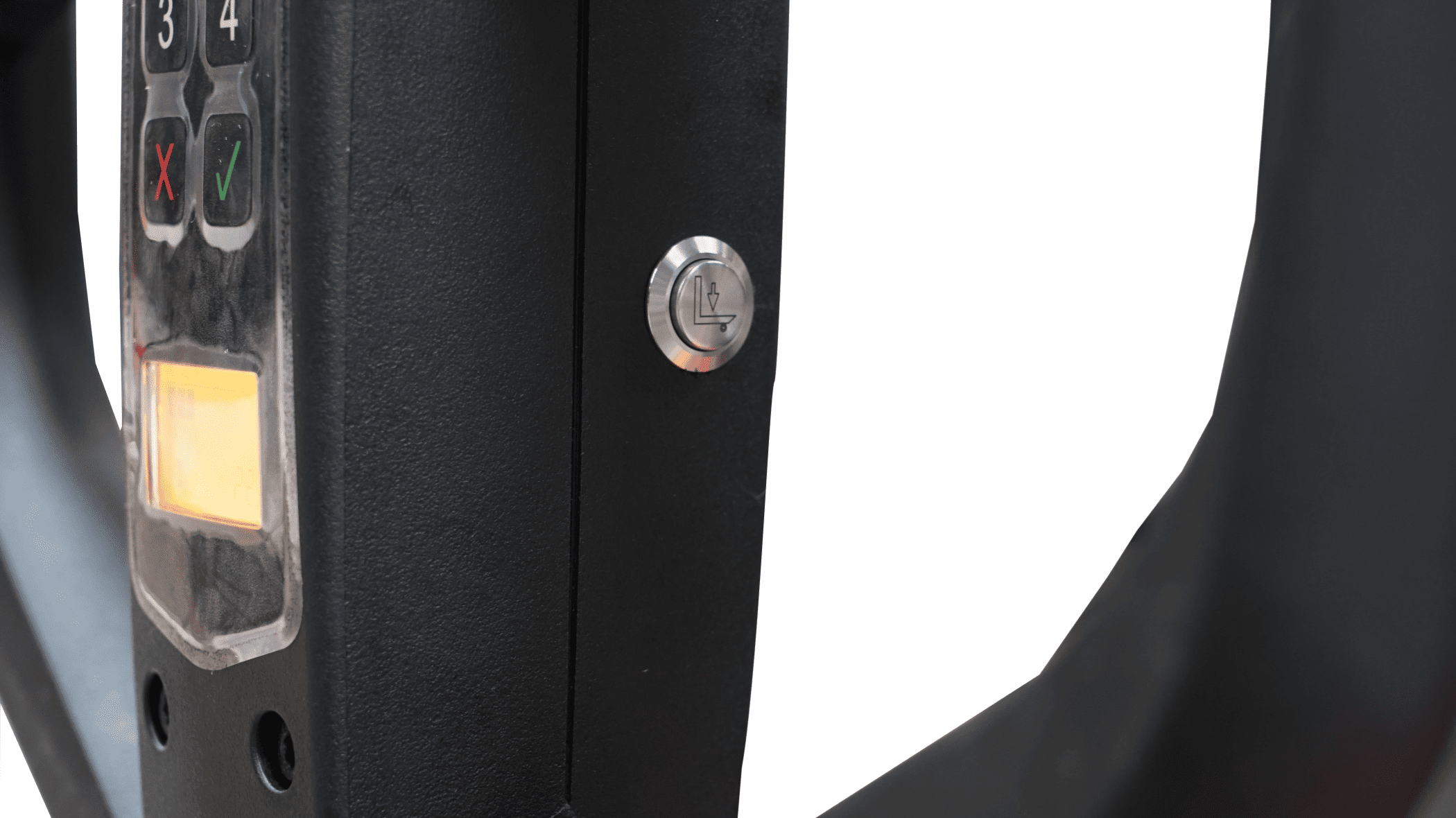

- ПИН-панель
- Встроенное зарядное устройство 25 А
Стандартная комплектация для российского рынка включает:
- DС-двигатель хода
- Контроллер Curtis
- AGM аккумуляторная батарея для PSE12BD
- Li-ion аккумуляторная батарея для PSE12ND
- ПИН-панель
- Встроенное зарядное устройство 25 А
Опционально доступны:
- Использование бесконтактных карт доступа (только для PSE12ND)
| Основные параметры | 1.2 | Модель | PSE12BD | PSE12ND | |
| 1.3 | Привод: электрический (тип: аккумулятор, сеть,…), дизельный, бензиновый, газовый | Электрический (аккумулятор) | Электрический (аккумулятор) | ||
| 1.4 | Положение оператора | Пеший | Пеший | ||
| 1.5 | Грузоподъемность | Q (кг) | 1200 | 1200 | |
| 1.6 | Центр загрузки | c (мм) | 600 | 600 | |
| 1.8 | Расстояние от центра оси до вил | x (мм) | 763/680 * | 763/680 * | |
| 1.9 | Колесная база | y (мм) | 1192/1109 * | 1192/1109 * | |
| Массы | 2.1 | Масса | кг | 740 | 710 |
| 2.2 | Нагрузка на переднюю/заднюю ось с грузом | кг | 680/1260 | 670/1240 | |
| 2.3 | Нагрузка на переднюю/заднюю ось без груза | кг | 510/230 | 490/220 | |
| Колеса, ходовая часть | 3.1 | Тип колес | Полиуретан (PU) | Полиуретан (PU) | |
| 3.2 | Размер передних (ведущих) колес | Ø210х75 | Ø210х75 | ||
| 3.3 | Размер задних колес | Ø84х93 | Ø84х93 | ||
| 3.4 | Дополнительные колеса | Ø100х50 | Ø100х50 | ||
| 3.5 | Количество колес спереди/сзади (х-ведущие) | 1х+1/2 | 1х+1/2 | ||
| 3.6 | Колея передних колес | b10 (мм) | 550 | 550 | |
| 3.7 | Колея задних колес | b11 (мм) | 400/515 | 400/515 | |
| Размеры | 4.2 | Габаритная высота (min) | h1 (мм) | 2320 | 2320 |
| 4.4 | Высота подъема | h3 (мм) | 3514 | 3514 | |
| 4.5 | Габаритная высота (max) | h4 (мм) | 4077 | 4077 | |
| 4.6 | Начальный подъем | h5 (мм) | 120 | 120 | |
| 4.9 | Высота ручки (min/max) | h14 (мм) | 710/1150 | 710/1150 | |
| 4.15 | Высота вил в нижнем положении | h13 (мм) | 90 | 90 | |
| 4.19 | Общая длина | l1 (мм) | 1752 | 1752 | |
| 4.20 | Длина до фронта вил | l2 (мм) | 602 | 602 | |
| 4.21 | Общая ширина | b1 (мм) | 800 | 800 | |
| 4.22 | Размеры вил | s/e/l (мм) | 60/180/1150 | 60/180/1150 | |
| 4.25 | Ширина установки вил | b5 (мм) | 570/685 | 570/685 | |
| 4.32 | Дорожный просвет в центре базы | m2 (мм) | 26 | 26 | |
| 4.33 | Ширина прохода с паллетой 1000×1200 | Ast (мм) | 2241/2192 * | 2241/2192 * | |
| 4.34 | Ширина прохода с паллетой 800×1200 | Ast (мм) | 2188/2169 * | 2188/2169 * | |
| 4.35 | Радиус разворота | Wa (мм) | 1395/1312 * | 1395/1312 * | |
| Характеристики | 5.1 | Скорость движения (с грузом/ без груза) | км/ч | 4,2/4,5 | 4,2/4,5 |
| 5.2 | Скорость подъема (с грузом/ без груза) | мм/с | 110/140 | 110/140 | |
| 5.3 | Скорость движения вил вниз (с грузом/ без груза) | мм/с | 130/110 | 130/110 | |
| 5.8 | Преодолимый уклон max (с грузом/ без груза) | % | 5/10 | 5/10 | |
| 5.10 | Тормозная система | Электромагнитный тормоз | Электромагнитный тормоз | ||
| Параметры электрической системы | 6.1 | Мощность двигателя движения | кВт | 0,65 | 0,65 |
| 6.2 | Мощность двигателя подъема | кВт | 2,2 | 2,2 | |
| 6.4 | Напряжение питания, номинальная емкость АКБ | В/ А∙ч | 2×12/ 85 (опция: 106) | 2×12/85 (опция: 106) | |
| 6.5 | Масса АКБ | кг | 2×27 (2×34) | 17 | |
| 6.6 | Потребление энергии в соотв. с циклом VDI | кВт∙ч/ч | 0,66 | 0,66 | |
| Другое | 8.1 | Тип управления ходом | DC | DC | |
| 8.4 | Уровень шума | дБ(А) | <70 | <70 |
* Вилы в нижнем положении/ Вилы подняты в положение начального подъема (4.6)
Данные согласно VDI 2198. Производитель оставляет право вносить изменения в конструкцию техники.
Ознакомиться с разъяснениями по параметрам можно по ссылке.
PSE12BD
раскрыть таблицу
| Высота подъема h3 (мм) | Высота свободного подъема h2 (мм) | Габаритная высота мачты минимальная h1 (мм) | Высота вил максимальная h3 + h13 (мм) | Габаритная высота мачты максимальная h4 (мм) | |
|---|---|---|---|---|---|
| SX | 1514 | 1514 | 1970 | 1600 | 1970 |
| 1914 | 1914 | 2370 | 2000 | 2370 | |
| DX | 2514 | - | 1820 | 2600 | 3077 |
| 2814 | - | 1970 | 2900 | 3377 | |
| 3114 | - | 2120 | 3200 | 3677 | |
| 3514 | - | 2320 | 3600 | 4077 |
PSE12ND
раскрыть таблицу
| Высота подъема h3 (мм) | Высота свободного подъема h2 (мм) | Габаритная высота мачты минимальная h1 (мм) | Высота вил максимальная h3 + h13 (мм) | Габаритная высота мачты максимальная h4 (мм) | |
|---|---|---|---|---|---|
| SX | 1514 | 1514 | 1970 | 1600 | 1970 |
| 1914 | 1914 | 2370 | 2000 | 2370 | |
| DX | 2514 | - | 1820 | 2600 | 3077 |
| 2814 | - | 1970 | 2900 | 3377 | |
| 3114 | - | 2120 | 3200 | 3677 | |
| 3514 | - | 2320 | 3600 | 4077 |
