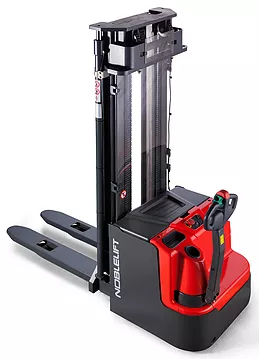

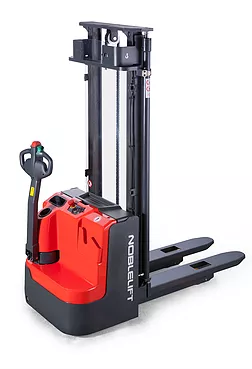

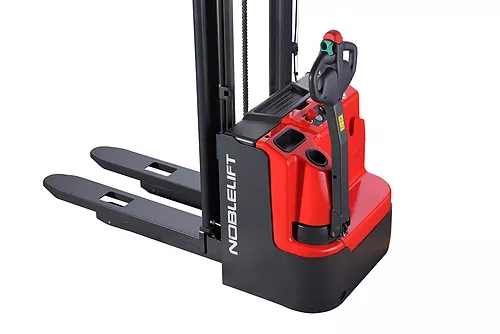

PS12L, PS16L, PS20L
Самоходные поводковые штабелеры профессионального модельного ряда PSxxL грузоподъемностью 1200 кг, 1600 кг и 2000 кг. Основные комплектующие техники данного модельного ряда произведены общемировыми лидерами в своих сегментах.
Штабелеры данного модельного ряда являются идеальным выбором для интенсивной эксплуатации. Высокая надежность ключевых систем и прочная конструкция (толщина стальной юбки 8 мм) являются залогом длительной и беспроблемной эксплуатации.
Штабелеры данного модельного ряда являются идеальным выбором для интенсивной эксплуатации. Высокая надежность ключевых систем и прочная конструкция (толщина стальной юбки 8 мм) являются залогом длительной и беспроблемной эксплуатации.
Характеристики
Стандартная комплектация для российского рынка включает:
- АС-двигатель хода Schabmuller
- Редуктор Kordel
- Ведущее колесо Wicke
- Контроллер Zapi, пропорциональная гидравлика
- Электромагнитный тормоз Intorq
- Ручка управления Rema с технологией CAN-BUS
- Датчики Pepperl+Fuchs
- Гидравлическая станция HPI или Hydr-app
- Автоматическое зарядное устройство
Стандартная комплектация для российского рынка включает:
- АС-двигатель хода Schabmuller
- Редуктор Kordel
- Ведущее колесо Wicke
- Контроллер Zapi, пропорциональная гидравлика
- Электромагнитный тормоз Intorq
- Ручка управления Rema с технологией CAN-BUS
- Датчики Pepperl+Fuchs
- Гидравлическая станция HPI или Hydr-app
- Автоматическое зарядное устройство
Опционально доступны:
- Боковая выемка батареи для PS 16L / PS 20L
- Li-ion аккумулятор для PS 16L / PS 20L
| Основные параметры | 1.2 | Модель | PS12L | PS16L | PS20L | |
| 1.3 | Привод: электрический (тип: аккумулятор, сеть,…), дизельный, бензиновый, газовый | Электрический (аккумулятор) | Электрический (аккумулятор) | Электрический (аккумулятор) | ||
| 1.4 | Положение оператора | Пеший | Пеший | Пеший | ||
| 1.5 | Грузоподъемность | Q (кг) | 1200 | 1600 | 2000 | |
| 1.6 | Центр загрузки | c (мм) | 600 | 600 | 600 | |
| 1.8 | Расстояние от центра оси до вил | x (мм) | 647 | 647 | 647 | |
| 1.9 | Колесная база | y (мм) | 1248 | 1293 | 1429 | |
| Массы | 2.1 | Масса | кг | 1007 | 1340 | 1579 |
| 2.2 | Нагрузка на переднюю/заднюю ось с грузом | кг | 684/1523 | 930/2010 | 1000/2579 | |
| 2.3 | Нагрузка на переднюю/заднюю ось без груза | кг | 610/397 | 850/490 | 900/679 | |
| Колеса, ходовая часть | 3.1 | Тип колес | Полиуретан (PU) | Полиуретан (PU) | Полиуретан (PU) | |
| 3.2 | Размер передних (ведущих) колес | Ø230х70 | Ø230х70 | Ø230х70 | ||
| 3.3 | Размер задних колес | Ø80х70 | Ø80х70 | Ø80х70 | ||
| 3.4 | Дополнительные колеса | Ø150х54 | Ø150х54 | Ø150х54 | ||
| 3.5 | Количество колес спереди/сзади (х-ведущие) | 1х+1/4 | 1х+1/4 | 1х+1/4 | ||
| 3.6 | Колея передних колес | b10 (мм) | 522 | 522 | 522 | |
| 3.7 | Колея задних колес | b11 (мм) | 390 | 390 | 390 | |
| Размеры | 4.2 | Габаритная высота (min) | h1 (мм) | 2308 | 2108 | 2228 |
| 4.3 | Свободный подъем | h2 (мм) | 1760 | 1520 | 1520 | |
| 4.4 | Высота подъема | h3 (мм) | 3530 | 4530 | 4530 | |
| 4.5 | Габаритная высота (max) | h4 (мм) | 4088 | 5088 | 5208 | |
| 4.9 | Высота ручки (min/max) | h14 (мм) | 850/1385 | 850/1385 | 850/1385 | |
| 4.15 | Высота вил в нижнем положении | h13 (мм) | 90 | 90 | 90 | |
| 4.19 | Общая длина | l1 (мм) | 1919 | 1964 | 2100 | |
| 4.20 | Длина до фронта вил | l2 (мм) | 769 | 814 | 950 | |
| 4.21 | Общая ширина | b1 (мм) | 820 | 820 | 820 | |
| 4.22 | Размеры вил | s/e/l (мм) | 60/180/1150 | 60/180/1150 | 60/180/1150 | |
| 4.25 | Ширина установки вил | b5 (мм) | 570 | 570 | 570 | |
| 4.32 | Дорожный просвет в центре базы | m2 (мм) | 28 | 28 | 23 | |
| 4.34 | Ширина прохода с паллетой 800×1200 | Ast (мм) | 2322 | 2393 | 2523 | |
| 4.35 | Радиус разворота | Wa (мм) | 1440 | 1510 | 1640 | |
| Характеристики | 5.1 | Скорость движения (с грузом/ без груза) | км/ч | 6,0/6,0 | 5,7/6,0 | 5,4/6,0 |
| 5.2 | Скорость подъема (с грузом/ без груза) | мм/с | 90/140 | 130/200 | 130/200 | |
| 5.3 | Скорость движения вил вниз (с грузом/ без груза) | мм/с | 250/200 | 280/230 | 280/230 | |
| 5.8 | Преодолимый уклон max (с грузом/ без груза) | % | 6/12 | 6/12 | 6/10 | |
| 5.10 | Тормозная система | Электромагнитный тормоз | Электромагнитный тормоз | Электромагнитный тормоз | ||
| Параметры электрической системы | 6.1 | Мощность двигателя движения | кВт | 1,3 | 1,3 | 1,7 |
| 6.2 | Мощность двигателя подъема | кВт | 1,5 | 3,2 | 3,2 | |
| 6.3 | Стандарт АКБ | 2VBS | 3VBS | 3PzS | ||
| 6.4 | Напряжение питания, номинальная емкость АКБ | В/ А∙ч | 24/ 180 | 24/ 270 | 24/ 350 | |
| 6.5 | Масса АКБ | кг | 175 | 230 | 288 | |
| 6.6 | Потребление энергии в соотв. с циклом VDI | кВт∙ч/ч | 0,95 | 1,59 | 1,70 | |
| Зарядное устройство | В/А | 24/ 25 | 24/ 35 | 24/ 45 | ||
| Другое | 8.1 | Тип управления ходом | AC | AC | AC | |
| 8.4 | Уровень шума | дБ(А) | <70 | <70 | <70 |
* без платформы /с платформой
Данные согласно VDI 2198. Производитель оставляет право вносить изменения в конструкцию техники.
PS12L
раскрыть таблицу
| Высота подъема h3 (мм) | Высота свободного подъема h2 (мм) | Габаритная высота мачты минимальная h1 (мм) | Высота вил максимальная h3 + h13 (мм) | Габаритная высота мачты максимальная h4 (мм) | |
|---|---|---|---|---|---|
| DX | 2830 | - | 1958 | 2920 | 3380 |
| 3130 | - | 2108 | 3220 | 3680 | |
| 3530 | - | 2308 | 3620 | 4080 | |
| DX (с функцией свободного подъема (FFL) | 2830 | 1410 | 1958 | 2920 | 3380 |
| 3130 | 1560 | 2108 | 3220 | 3680 | |
| 3530 | 1760 | 2308 | 3620 | 4080 | |
| TX (с функцией свободного подъема (FFL) | 3930 | 1320 | 1908 | 4020 | 4480 |
| 4230 | 1420 | 2008 | 4320 | 4780 | |
| 4530 | 1520 | 2108 | 4620 | 5080 |
PS16L
раскрыть таблицу
| Высота подъема h3 (мм) | Высота свободного подъема h2 (мм) | Габаритная высота мачты минимальная h1 (мм) | Высота вил максимальная h3 + h13 (мм) | Габаритная высота мачты максимальная h4 (мм) | |
|---|---|---|---|---|---|
| DX | 2830 | - | 1958 | 2920 | 3380 |
| 3130 | - | 2108 | 3220 | 3680 | |
| 3530 | - | 2308 | 3620 | 4080 | |
| DX (с функцией свободного подъема (FFL) | 2830 | 1410 | 1958 | 2920 | 3380 |
| 3130 | 1560 | 2108 | 3220 | 3680 | |
| 3530 | 1760 | 2308 | 3620 | 4080 | |
| TX | 4230 | - | 2008 | 4320 | 4780 |
| 4530 | - | 2108 | 4620 | 5080 | |
| TX (с функцией свободного подъема (FFL) | 3330 | 1120 | 1708 | 3420 | 3880 |
| 3930 | 1320 | 1908 | 4020 | 4480 | |
| 4230 | 1420 | 2008 | 4320 | 4780 | |
| 4530 | 1520 | 2108 | 4620 | 5080 | |
| 5230 | 1756 | 2343 | 5320 | 5780 | |
| 5430 | 1820 | 2408 | 5520 | 5980 |
PS20L
раскрыть таблицу
| Высота подъема h3 (мм) | Высота свободного подъема h2 (мм) | Габаритная высота мачты минимальная h1 (мм) | Высота вил максимальная h3 + h13 (мм) | Габаритная высота мачты максимальная h4 (мм) | |
|---|---|---|---|---|---|
| DX | 2830 | - | 2078 | 2920 | 3500 |
| 3130 | - | 2228 | 3220 | 3800 | |
| 3530 | - | 2428 | 3620 | 4200 | |
| DX (с функцией свободного подъема (FFL) | 2630 | 1310 | 1978 | 2720 | 3300 |
| 2830 | 1410 | 2078 | 2920 | 3500 | |
| 3130 | 1560 | 2228 | 3220 | 3800 | |
| 3530 | 1760 | 2428 | 3620 | 4200 | |
| TX | 4230 | - | 2128 | 4320 | 4900 |
| 4530 | - | 2228 | 4620 | 5200 | |
| TX (с функцией свободного подъема (FFL) | 3930 | 1310 | 1978 | 4020 | 4600 |
| 4230 | 1420 | 2128 | 4320 | 4900 | |
| 4530 | 1520 | 2228 | 4620 | 5200 |
