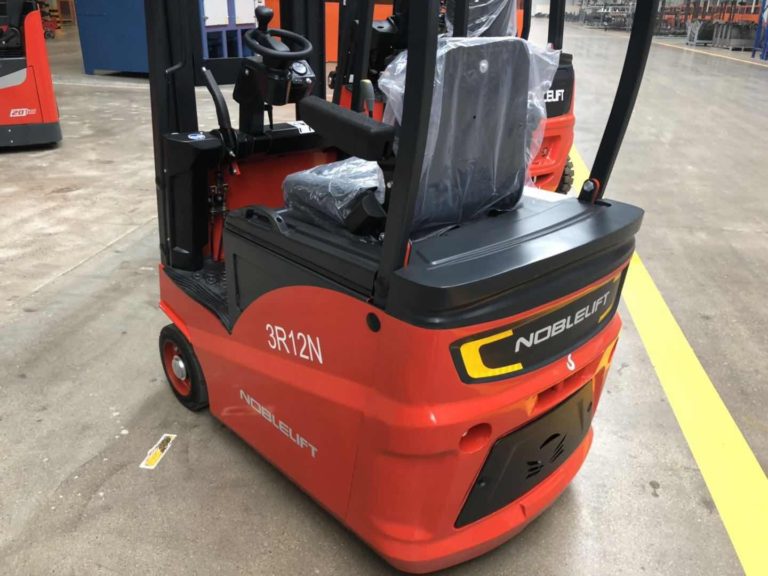

FE3R08N, FE3R10N, FE3R12N
Модельный ряд трехопорных электрических погрузчиков грузоподъемностью 800 — 1200 кг, с ведущим колесом, расположенным сзади.
Отличительной особенностью нового модельного ряда N-серии является комплектация погрузчиков АС двигателями как на привод движения, так и на привод гидравлической системы. Применение АС двигателей позволяет снизить затраты на обслуживание за счёт отсутствия угольных щеток, а также за счёт большей эффективности данной технологии по сравнению с коллекторными двигателями. Погрузчики могут комплектоваться различными типами мачт с широким диапазоном высоты подъема.
Отличительной особенностью нового модельного ряда N-серии является комплектация погрузчиков АС двигателями как на привод движения, так и на привод гидравлической системы. Применение АС двигателей позволяет снизить затраты на обслуживание за счёт отсутствия угольных щеток, а также за счёт большей эффективности данной технологии по сравнению с коллекторными двигателями. Погрузчики могут комплектоваться различными типами мачт с широким диапазоном высоты подъема.
Характеристики
Стандартная комплектация для российского рынка включает:
- АС-двигатель хода
- АС двигатель гидравлической системы
- Боковая выемка аккумуляторной батареи

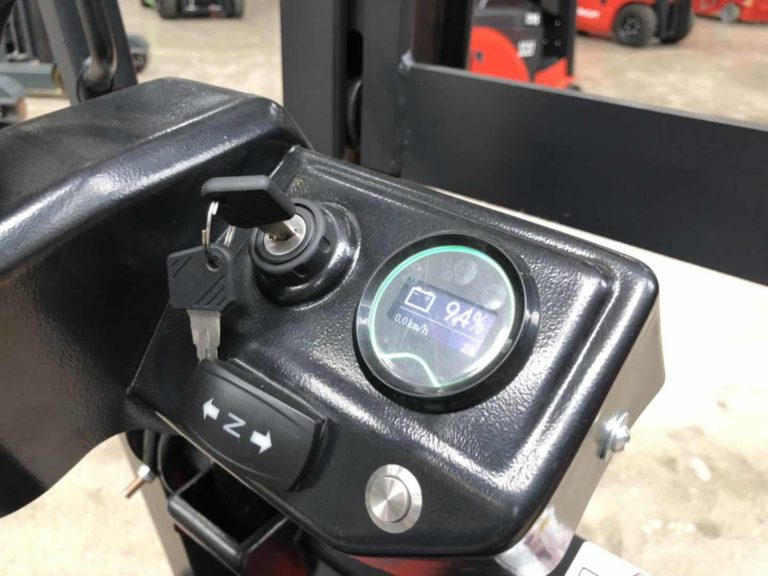

- Индикаторная панель с указанием состояния системы
- Фары передние
- Стоп-сигнал
- Фонарь и звуковой сигнал заднего хода
- Зеркала заднего вида
- Сигнальный маяк
- Стояночный тормоз
- Класс каретки: 2А
Стандартная комплектация для российского рынка включает:
- АС-двигатель хода
- АС двигатель гидравлической системы
- Боковая выемка аккумуляторной батареи
- Индикаторная панель с указанием состояния системы
- Фары передние
- Стоп-сигнал
- Фонарь и звуковой сигнал заднего хода
- Зеркала заднего вида
- Сигнальный маяк
- Стояночный тормоз
- Класс каретки: 2А
Опционально доступны:
- Боковое смещение каретки (sideshift)
- Li-Ion АКБ
- Дополнительные контуры гидравлики для навесного оборудования
| Основные параметры | 1.2 | Модель | FE3R08N | FE3R10N | FE3R12N | |
| 1.3 | Привод: электрический (тип: аккумулятор, сеть,…), дизельный, бензиновый, газовый | Электрический | Электрический | Электрический | ||
| 1.4 | Положение оператора | Сидя | Сидя | Сидя | ||
| 1.5 | Грузоподъемность | Q (кг) | 800 | 1000 | 1200 | |
| 1.6 | Центр загрузки | c (мм) | 500 | 500 | 500 | |
| 1.8 | Расстояние от центра оси до вил | x (мм) | 265 | 265 | 265 | |
| 1.9 | Колесная база | y (мм) | 841/923 | 951/1033 | 991/1073 | |
| Массы | 2.1 | Масса | кг | 1800 | 1910 | 2080 |
| 2.2 | Нагрузка на переднюю/заднюю ось с грузом | кг | 2300/300 | 2600/310 | 2950/330 | |
| 2.3 | Нагрузка на переднюю/заднюю ось без груза | кг | 770/1020 | 850/1060 | 880/1220 | |
| Колеса, ходовая часть | 3.1 | Тип колес | Полиуретан | Полиуретан | Полиуретан | |

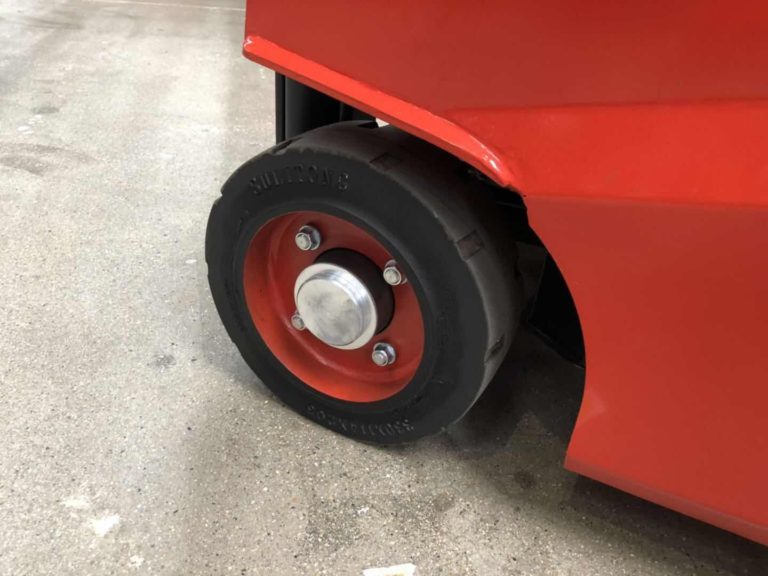

| 3.3 | Размер задних колес | 250×82 | 250×82 | 343×140 | ||
| 3.5 | Количество колес спереди/сзади (х-ведущие) | 2/1x | 2/1x | 2/1x | ||
| 3.6 | Колея передних колес | b10 (мм) | 765 | 765 | 765 | |
| Размер передних колес | 13×4 1/2×8 | 13×4 1/2×8 | 13×4 1/2×8 | |||
| Размеры | 4.1 | Наклон мачты/каретки вил вперед/назад | α/β (º) | 3/5 | 3/5 | 3/5 |
| 4.2 | Габаритная высота (min) | h1 (мм) | 1965 | 1965 | 1965 | |
| 4.3 | Свободный подъем | h2 (мм) | 95 | 95 | 95 | |
| 4.4 | Высота подъема | h3 (мм) | 3000 | 3000 | 3000 | |
| 4.5 | Габаритная высота (max) | h4 (мм) | 3865 | 3865 | 3865 | |
| 4.7 | Высота по защитному ограждению (кабине) | h6 (мм) | 1975 | 1975 | 1975 | |
| 4.8 | Высота сиденья | h7 (мм) | 980 | 980 | 980 | |
| 4.12 | Высота сцепного устройства | h10 (мм) | 540 | 540 | 540 | |
| 4.19 | Общая длина | l1 (мм) | 2290 | 2400 | 2460 | |
| 4.20 | Длина до фронта вил | l2 (мм) | 1370 | 1480 | 1545 | |
| 4.21 | Общая ширина | b1 (мм) | 880 | 880 | 880 | |
| 4.22 | Размеры вил | s/e/l (мм) | 35/100/920 | 35/100/920 | 35/100/920 | |
| 4.24 | Ширина каретки вил | b3 (мм) | 825 | 825 | 825 | |
| 4.31 | Дорожный просвет под мачтой | m1 (мм) | 80 | 80 | 80 | |
| 4.32 | Дорожный просвет в центре базы | m2 (мм) | 90 | 90 | 90 | |
| 4.34 | Ширина прохода с паллетой 800×1200 | Ast (мм) | 2879 | 3039 | 3069 | |
| 4.35 | Радиус разворота | Wa (мм) | 1160 | 1320 | 1350 | |
| Характеристики | 5.1 | Скорость движения (с грузом/ без груза) | км/ч | 8/9 | 7,5/9 | 7/9 |
| 5.2 | Скорость подъема (с грузом/ без груза) | мм/с | 0.17/0.28 | 0.16/0.22 | 0.15/0.22 | |
| 5.3 | Скорость движения вил вниз (с грузом/ без груза) | мм/с | 0.23/0.22 | 0.16/0.20 | 0.17/0.20 | |
| 5.6 | Максимальное тяговое усилие (с грузом/ без груза) | Н | 1500/1700 | 1500/1700 | 1800/2300 | |
| 5.7 | Преодолимый уклон (с грузом/ без груза) | % | 6/10 | 6/10 | 6/10 | |
| 5.10 | Тормозная система | Гидравлическая | Гидравлическая | Гидравлическая | ||
| Параметры электрической системы | 6.1 | Мощность двигателя движения | кВт | 2,5 | 2,5 | 3 |
| 6.2 | Мощность двигателя подъема | кВт | 3 | 3 | 3 | |
| 6.3 | Стандарт АКБ | DIN | DIN | DIN | ||
| 6.4 | Напряжение питания, номинальная емкость АКБ | В/ А∙ч | 24/ 280 (360/ 400) | 24/ 420 (480/ 540) | 24/ 420 (480/ 540) | |
| 6.5 | Масса АКБ | кг | 280 (364/428) | 392 (440/488) | 392 (440/488) | |
| Размеры АКБ, ДxШxВ | мм | 806x263x628 | 806x372x628 | 806x372x628 | ||
| Другое | 8.1 | Тип управления ходом | AC | AC | AC | |
| 8.2 | Рабочее давление гидросистемы для навесного оборудования | МПа | 11,5 | 13,5 | 15,5 | |
| 8.3 | Расход гидравлического масла навесным оборудованием | л/мин | 11 | 11 | 11 | |
| 8.4 | Уровень шума | дБ(А) | 70 | 70 | 70 |
Данные согласно VDI 2198. Производитель оставляет право вносить изменения в конструкцию техники.
FE3R08N
раскрыть таблицу
| Высота подъема h3 (мм) | Высота свободного подъема h2 (мм) | Габаритная высота мачты минимальная h1 (мм) | Габаритная высота мачты максимальная h4 (мм) | Наклон мачты/каретки вил вперед/назад α/β (º) | Остаточная грузоподъемность (кг) | |
|---|---|---|---|---|---|---|
| DX | 2500 | 95 | 1715 | 3365 | 3/5 | 800 |
| 2700 | 95 | 1815 | 3565 | 3/5 | 800 | |
| 3000 | 95 | 1965 | 3865 | 3/5 | 800 | |
| 3300 | 95 | 2155 | 4165 | 3/5 | 750 | |
| 3500 | 95 | 2215 | 4365 | 3/5 | 720 | |
| 3700 | 95 | 2315 | 4565 | 3/5 | 700 | |
| 4000 | 95 | 2515 | 4865 | 3/5 | 650 | |
| DX (с функцией свободного подъема (FFL) | 2500 | 875* | 1715 | 3365 | 3/5 | 800 |
| 2700 | 975* | 1815 | 3565 | 3/5 | 800 | |
| 3000 | 1125* | 1965 | 3865 | 3/5 | 800 | |
| 3300 | 1275* | 2155 | 4165 | 3/5 | 750 | |
| 3500 | 1375* | 2215 | 4365 | 3/5 | 720 | |
| 3700 | 1475* | 2315 | 4565 | 3/5 | 700 | |
| 4000 | 1625* | 2515 | 4865 | 3/5 | 650 | |
| TX (с функцией свободного подъема (FFL) | 4000 | 1061* | 1900 | 4865 | 3/5 | / |
| 4350 | 1161* | 2000 | 5215 | 3/3 | / | |
| 4500 | 1211* | 2050 | 5365 | 3/3 | / | |
| 4800 | 1311* | 2150 | 5665 | 3/3 | / | |
| 5000 | 1411* | 2250 | 5865 | 3/3 | / |
* При снятии защитной решетки высота свободного подъема +305мм
FE3R10N
раскрыть таблицу
| Высота подъема h3 (мм) | Высота свободного подъема h2 (мм) | Габаритная высота мачты минимальная h1 (мм) | Габаритная высота мачты максимальная h4 (мм) | Наклон мачты/каретки вил вперед/назад α/β (º) | Остаточная грузоподъемность (кг) | |
|---|---|---|---|---|---|---|
| DX | 2500 | 95 | 1715 | 3365 | 3/5 | 1000 |
| 2700 | 95 | 1815 | 3565 | 3/5 | 1000 | |
| 3000 | 95 | 1965 | 3865 | 3/5 | 1000 | |
| 3300 | 95 | 2155 | 4165 | 3/5 | 1000 | |
| 3500 | 95 | 2215 | 4365 | 3/5 | 920 | |
| 3700 | 95 | 2315 | 4565 | 3/5 | 850 | |
| 4000 | 95 | 2515 | 4865 | 3/5 | 800 | |
| DX (с функцией свободного подъема (FFL) | 2500 | 875* | 1715 | 3365 | 3/5 | 1000 |
| 2700 | 975* | 1815 | 3565 | 3/5 | 1000 | |
| 3000 | 1125* | 1965 | 3865 | 3/5 | 1000 | |
| 3300 | 1275* | 2155 | 4165 | 3/5 | 1000 | |
| 3500 | 1375* | 2215 | 4365 | 3/5 | 920 | |
| 3700 | 1475* | 2315 | 4565 | 3/5 | 800 | |
| 4000 | 1625* | 2515 | 4865 | 3/5 | 750 | |
| TX (с функцией свободного подъема (FFL) | 4000 | 1061* | 1900 | 4865 | 3/5 | 750 |
| 4350 | 1161* | 2000 | 5215 | 3/3 | 650 | |
| 4500 | 1211* | 2050 | 5365 | 3/3 | 550 | |
| 4800 | 1311* | 2150 | 5665 | 3/3 | 450 | |
| 5000 | 1411* | 2250 | 5865 | 3/3 | 400 |
* При снятии защитной решетки высота свободного подъема +305мм
FE3R12N
раскрыть таблицу
| Высота подъема h3 (мм) | Высота свободного подъема h2 (мм) | Габаритная высота мачты минимальная h1 (мм) | Габаритная высота мачты максимальная h4 (мм) | Наклон мачты/каретки вил вперед/назад α/β (º) | Остаточная грузоподъемность (кг) | |
|---|---|---|---|---|---|---|
| DX | 2500 | 95 | 1715 | 3365 | 3/5 | 1200 |
| 2700 | 95 | 1815 | 3565 | 3/5 | 1200 | |
| 3000 | 95 | 1965 | 3865 | 3/5 | 1200 | |
| 3300 | 95 | 2155 | 4165 | 3/5 | 1200 | |
| 3500 | 95 | 2215 | 4365 | 3/5 | 1050 | |
| 3700 | 95 | 2315 | 4565 | 3/5 | 950 | |
| 4000 | 95 | 2515 | 4865 | 3/5 | 900 | |
| DX (с функцией свободного подъема (FFL) | 2500 | 875* | 1715 | 3365 | 3/5 | 1200 |
| 2700 | 975* | 1815 | 3565 | 3/5 | 1200 | |
| 3000 | 1125* | 1965 | 3865 | 3/5 | 1200 | |
| 3300 | 1275* | 2155 | 4165 | 3/5 | 1200 | |
| 3500 | 1375* | 2215 | 4365 | 3/5 | 1050 | |
| 3700 | 1475* | 2315 | 4565 | 3/5 | 950 | |
| 4000 | 1625* | 2515 | 4865 | 3/5 | 900 | |
| TX (с функцией свободного подъема (FFL) | 4000 | 1061* | 1900 | 4865 | 3/5 | 900 |
| 4350 | 1161* | 2000 | 5215 | 3/3 | 800 | |
| 4500 | 1211* | 2050 | 5365 | 3/3 | 700 | |
| 4800 | 1311* | 2150 | 5665 | 3/3 | 550 | |
| 5000 | 1411* | 2250 | 5865 | 3/3 | 450 |
* При снятии защитной решетки высота свободного подъема +305мм
