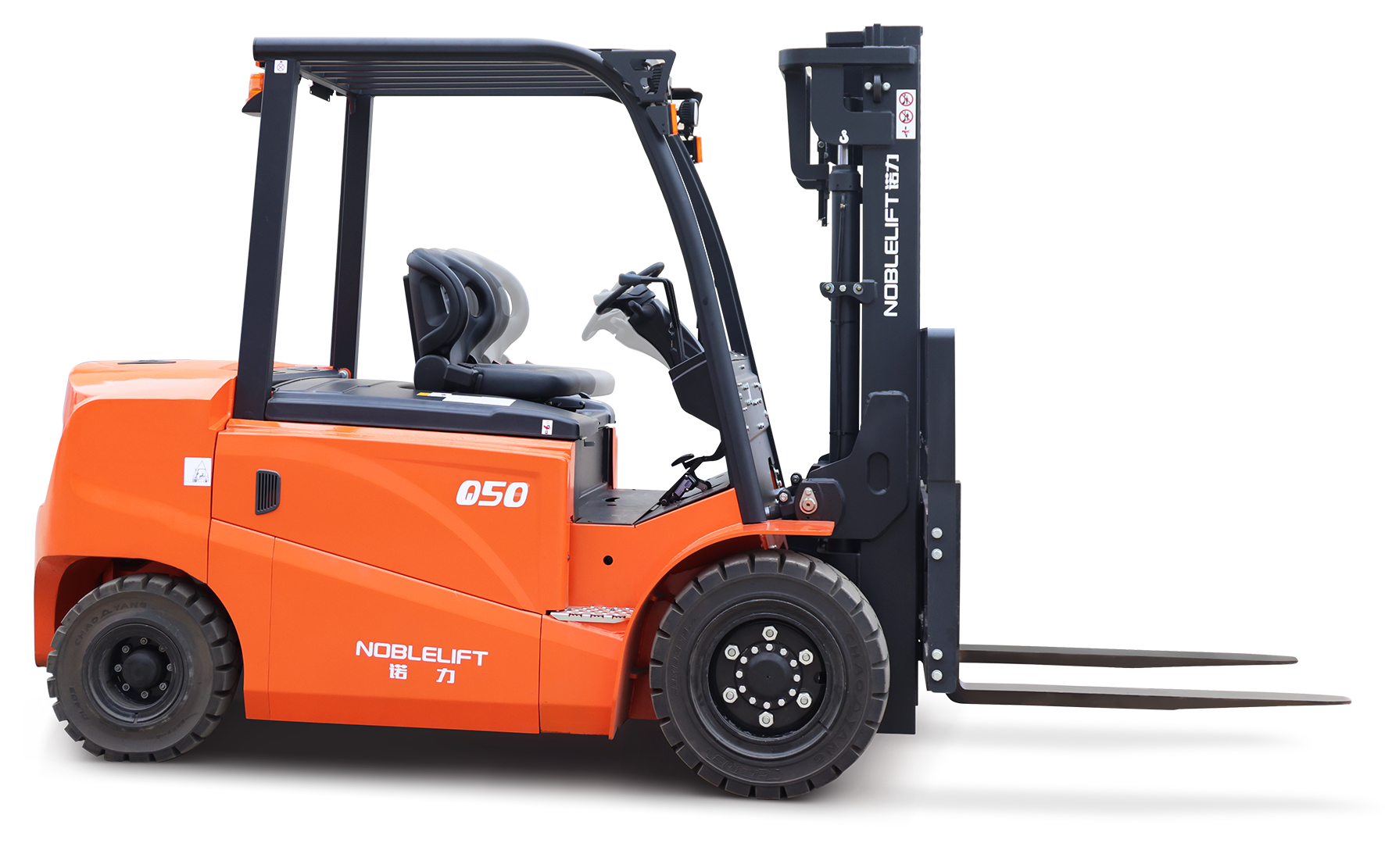

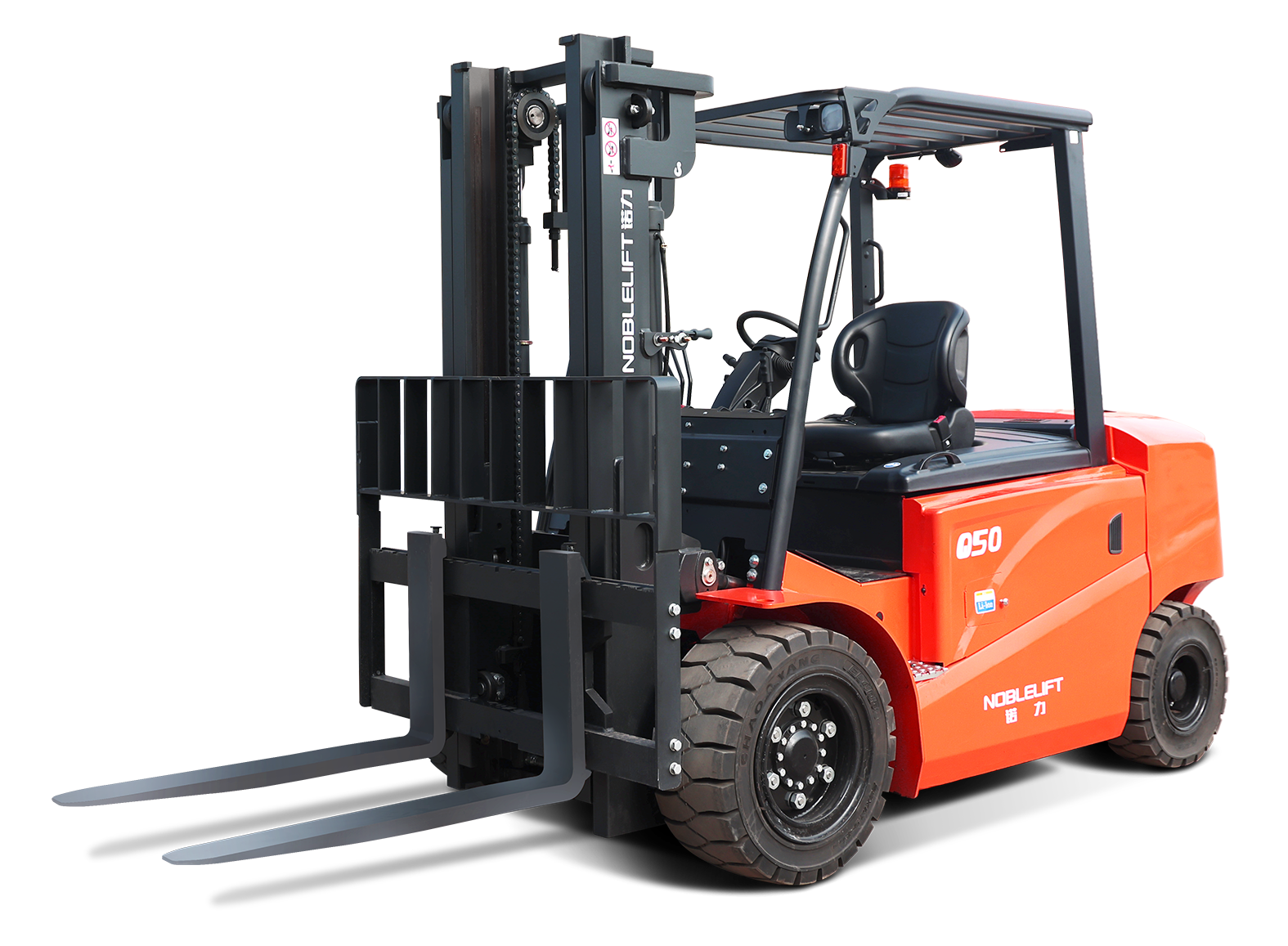

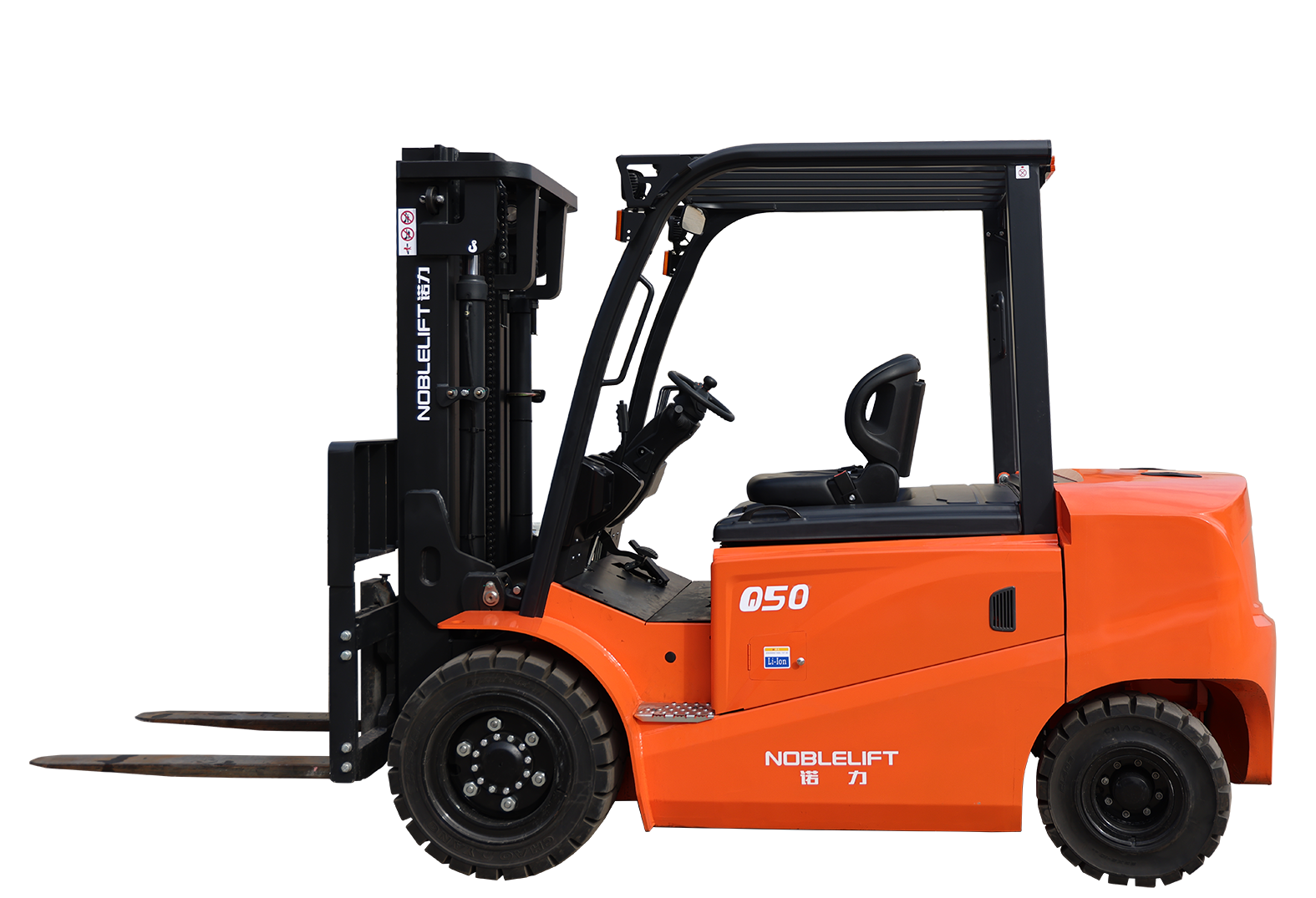

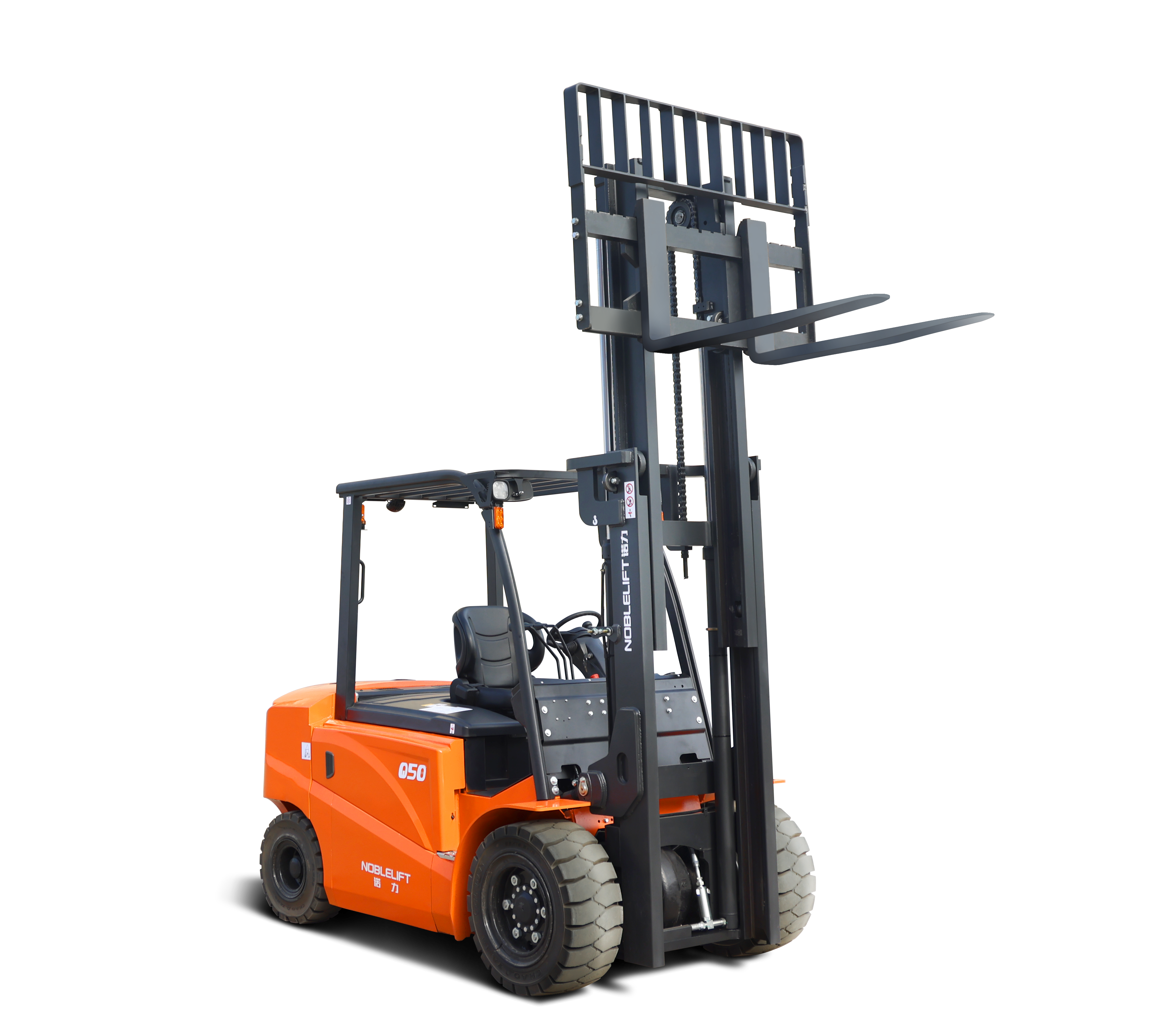

FE4P40Q, FE4P45Q, FE4P50Q, FE4P50QL
Модельный ряд четырехопорных электрических погрузчиков грузоподъемностью 4000-5000 кг.
Отличительной особенностью нового модельного ряда Q-серии является комплектация погрузчиков АС двигателями как на привод движения, так и на привод гидравлической системы. Применение АС двигателей позволяет снизить затраты на обслуживание за счёт отсутствия угольных щеток, а также за счёт большей эффективности данной технологии по сравнению с коллекторными двигателями. Погрузчики могут комплектоваться различными типами мачт с широким диапазоном высоты подъема.
Отличительной особенностью нового модельного ряда Q-серии является комплектация погрузчиков АС двигателями как на привод движения, так и на привод гидравлической системы. Применение АС двигателей позволяет снизить затраты на обслуживание за счёт отсутствия угольных щеток, а также за счёт большей эффективности данной технологии по сравнению с коллекторными двигателями. Погрузчики могут комплектоваться различными типами мачт с широким диапазоном высоты подъема.
Характеристики
Стандартная комплектация для российского рынка включает:
- AС-двигатель хода
- АС двигатель гидравлической системы
- Внешнее автоматическое зарядное устройство
- Индикаторная панель с указанием состояния системы
- Li-Ion аккумуляторная батарея

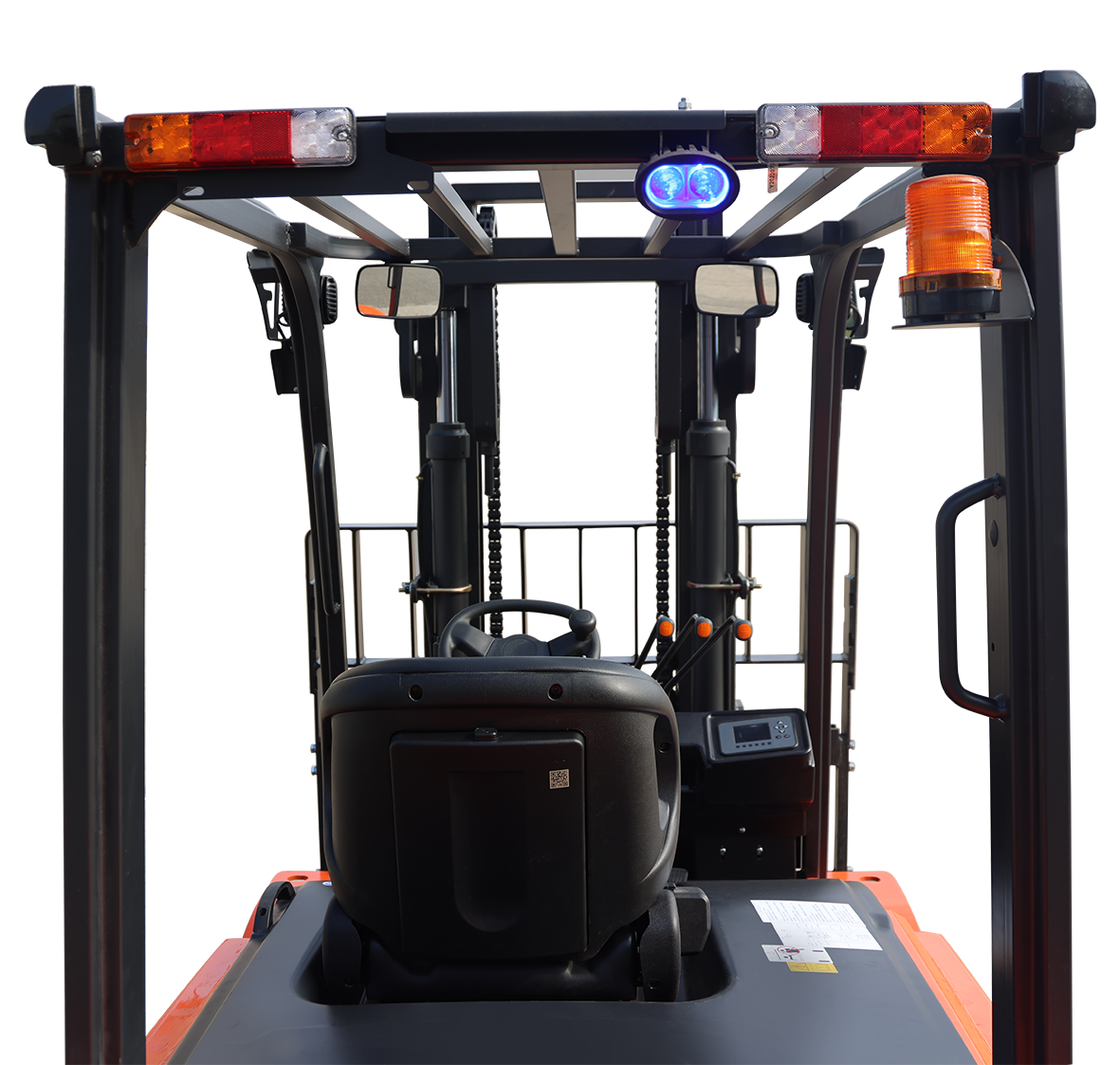

- Фары передние
- Стоп-сигнал
- Фонарь и звуковой сигнал заднего хода
- Зеркала заднего вида
- Сигнальный маяк
- Стояночный тормоз
- Упрощенная замена АКБ
- Класс каретки: 3А
Стандартная комплектация для российского рынка включает:
- AС-двигатель хода
- АС двигатель гидравлической системы
- Внешнее автоматическое зарядное устройство
- Индикаторная панель с указанием состояния системы
- Li-Ion аккумуляторная батарея
- Фары передние
- Стоп-сигнал
- Фонарь и звуковой сигнал заднего хода
- Зеркала заднего вида
- Сигнальный маяк
- Стояночный тормоз
- Упрощенная замена АКБ
- Класс каретки: 3А
Опционально доступны:
- Боковое смещение каретки (sideshift)
- Вилы различной длины
| Основные параметры | 1.2 | Модель | FE4P40Q | FE4P45Q | FE4P50Q | FE4P50QL | |
| 1.3 | Привод: электрический (тип: аккумулятор, сеть,…), дизельный, бензиновый, газовый | Электрический | Электрический | Электрический | Электрический | ||
| 1.4 | Положение оператора | Сидя | Сидя | Сидя | Сидя | ||
| 1.5 | Грузоподъемность | Q (кг) | 4000 | 4500 | 5000 | 5000 | |
| 1.6 | Центр загрузки | c (мм) | 500 | 500 | 500 | 600 | |
| 1.8 | Расстояние от центра оси до вил | x (мм) | 563 | 563 | 563 | 568 | |
| 1.9 | Колесная база | y (мм) | 1950 | 1950 | 1950 | 1950 | |
| Массы | 2.1 | Масса | кг | 6200 | 6500 | 6950 | 7400 |
| 2.2 | Нагрузка на переднюю/заднюю ось с грузом | кг | 9180/1020 | 9850/1150 | 10610/1360 | 10800/1600 | |
| 2.3 | Нагрузка на переднюю/заднюю ось без груза | кг | 2950/3250 | 2960/3540 | 2750/4200 | 2800/4600 | |
| Колеса, ходовая часть | 3.1 | Тип колес | Цельнолитая резина | Цельнолитая резина | Цельнолитая резина | Цельнолитая резина | |
| 3.2 | Размер передних (ведущих) колес | 250-15 | 250-15 | 250-15 | 28х12.5-15 | ||
| 3.3 | Размер задних колес | 23x9-10 | 23x9-10 | 23x9-10 | 23x9-10 | ||
| 3.5 | Количество колес спереди/сзади (х-ведущие) | 2/x2 | 2/x2 | 2/x2 | 2/x2 | ||
| 3.6 | Колея передних колес | b10 (мм) | 1200 | 1200 | 1200 | 1185 | |
| 3.7 | Колея задних колес | b11 (мм) | 1125 | 1125 | 1125 | 1125 | |
| Размеры | 4.1 | Наклон мачты/каретки вил вперед/назад | α/β (º) | 6/10 | 6/10 | 6/10 | 6/10 |
| 4.2 | Габаритная высота (min) | h1 (мм) | 2250 | 2250 | 2250 | 2250 | |
| 4.3 | Свободный подъем | h2 (мм) | 150 | 150 | 150 | 150 | |
| 4.4 | Высота подъема | h3 (мм) | 3000 | 3000 | 3000 | 3000 | |
| 4.5 | Габаритная высота (max) | h4 (мм) | 4117 | 4117 | 4117 | 4117 | |
| 4.7 | Высота по защитному ограждению (кабине) | h6 (мм) | 2265 | 2265 | 2265 | 2265 | |
| 4.8 | Высота сиденья | h7 (мм) | 1200 | 1200 | 1200 | 1200 | |
| 4.12 | Высота сцепного устройства | h10 (мм) | 490 | 490 | 490 | 490 | |
| 4.19 | Общая длина | l1 (мм) | 4110 | 4110 | 4110 | 4110 | |
| 4.20 | Длина до фронта вил | l2 (мм) | 3040 | 3040 | 3040 | 3045 | |
| 4.21 | Общая ширина | b1 (мм) | 1500 | 1500 | 1500 | 1500 | |
| 4.22 | Размеры вил | s/e/l (мм) | 50/150/1070 | 50/150/1070 | 50/150/1070 | 50/150/1070 | |
| 4.24 | Ширина каретки вил | b3 (мм) | 1380 | 1380 | 1380 | 1380 | |
| 4.31 | Дорожный просвет под мачтой | m1 (мм) | 135 | 135 | 135 | 135 | |
| 4.32 | Дорожный просвет в центре базы | m2 (мм) | 165 | 165 | 165 | 165 | |
| 4.34 | Ширина прохода с паллетой 800×1200 | Ast (мм) | 4453 | 4453 | 4453 | 4458 | |
| 4.35 | Радиус разворота | Wa (мм) | 2690 | 2690 | 2690 | 2690 | |
| Характеристики | 5.1 | Скорость движения (с грузом/ без груза) | км/ч | 14/ 15 | 14/ 15 | 14/ 15 | 14/ 15 |
| 5.2 | Скорость подъема (с грузом/ без груза) | мм/с | 300/ 420 | 300/ 420 | 300/ 420 | 300/ 400 | |
| 5.3 | Скорость движения вил вниз (с грузом/ без груза) | мм/с | 380/ 300 | 380/ 300 | 380/ 300 | 380/ 300 | |
| 5.5 | Тяговое усилие (с грузом/ без груза) | Н | 5800/ 6200 | 6000/ 6500 | 6200/ 6650 | 6200/ 6650 | |
| 5.6 | Максимальное тяговое усилие (с грузом/ без груза) | Н | 17500/ 17000 | 17800/ 17500 | 18500/ 18000 | 18500/ 18000 | |
| 5.7 | Преодолимый уклон (с грузом/ без груза) | % | 16/ 20 | 15/ 20 | 15/ 20 | 15/ 20 | |
| 5.10 | Тормозная система | Гидравлическая | Гидравлическая | Гидравлическая | Гидравлическая | ||
| Параметры электрической системы | 6.1 | Мощность двигателя движения | кВт | 20 | 20 | 20 | 20 |
| 6.2 | Мощность двигателя подъема | кВт | 26 | 26 | 26 | 26 | |
| 6.3 | Стандарт АКБ | Li Ion | Li Ion | Li Ion | Li Ion | ||
| 6.4 | Напряжение питания, номинальная емкость АКБ | В/ А∙ч | 76,8/ 412 (554) | 76,8/ 412 (554) | 76,8/ 412 (554) | 76,8/ 412 (554) | |
| 6.5 | Масса АКБ | кг | 330 (420) | 330 (420) | 330 (420) | 330 (420) | |
| Размеры АКБ, ДxШxВ | мм | 1200х810х610 | 1200х810х610 | 1200х810х610 | 1200х810х610 | ||
| Другое | 8.1 | Тип управления ходом | AC | AC | AC | AC | |
| 8.2 | Рабочее давление гидросистемы для навесного оборудования | МПа | 18,5 | 18,5 | 18,5 | 18,5 | |
| 8.3 | Расход гидравлического масла навесным оборудованием | л/мин | 65 | 65 | 65 | 65 | |
| 8.4 | Уровень шума | дБ(А) | 75 | 75 | 75 | 75 |
FE4P40Q
раскрыть таблицу
| Высота подъема h3 (мм) | Высота свободного подъема h2 (мм) | Габаритная высота мачты минимальная h1 (мм) | Габаритная высота мачты максимальная h4 (мм) | Наклон мачты/каретки вил вперед/назад α/β (º) | Остаточная грузоподъемность (кг) | |
|---|---|---|---|---|---|---|
| DX | 2500 | 150 | 2010 | 3617 | 6/10 | 4000 |
| 2700 | 150 | 2110 | 3817 | 6/10 | 4000 | |
| 3000 | 150 | 2260 | 4117 | 6/10 | 4000 | |
| 3300 | 150 | 2410 | 4417 | 6/10 | 4000 | |
| 3500 | 150 | 2510 | 4617 | 6/10 | 4000 | |
| 3600 | 150 | 2560 | 4717 | 6/10 | 4000 | |
| 3700 | 150 | 2610 | 4817 | 6/10 | 4000 | |
| 4000 | 150 | 2810 | 5117 | 6/6 | 4000 | |
| 4500 | 150 | 3060 | 5617 | 6/6 | 3700 | |
| 4700 | 150 | 3160 | 5817 | 6/6 | 3600 | |
| 5000 | 150 | 3310 | 6117 | 6/6 | 3400 | |
| 6000 | 150 | 3860 | 7117 | 3/6 | 2800 | |
| DX (с функцией свободного подъема (FFL) | 2500 | 1350 | 2010 | 3612 | 6/10 | 4000 |
| 2700 | 1450 | 2110 | 3812 | 6/10 | 4000 | |
| 3000 | 1600 | 2260 | 4112 | 6/10 | 4000 | |
| 3300 | 1750 | 2410 | 4412 | 6/10 | 4000 | |
| 3500 | 1850 | 2510 | 4612 | 6/10 | 4000 | |
| 3600 | 1900 | 2560 | 4712 | 6/10 | 4000 | |
| 3700 | 1950 | 2610 | 4812 | 6/10 | 4000 | |
| 4000 | 2100 | 2810 | 5112 | 6/6 | 4000 | |
| TX (с функцией свободного подъема (FFL) | 3700 | 917 | 1995 | 4808 | 6/10 | 4000 |
| 4000 | 1017 | 2095 | 5108 | 6/6 | 4000 | |
| 4350 | 1132 | 2210 | 5458 | 6/6 | 3800 | |
| 4500 | 1182 | 2260 | 5608 | 6/6 | 3700 | |
| 4800 | 1282 | 2360 | 5908 | 6/6 | 3500 | |
| 5000 | 1397 | 2475 | 6108 | 6/6 | 3400 | |
| 5500 | 1562 | 2640 | 6608 | 3/6 | 3000 | |
| 6000 | 1807 | 2885 | 7068 | 3/6 | 2800 | |
| 6500 | 2057 | 3135 | 7608 | 3/6 | 2200 | |
| 7000 | 2307 | 3385 | 8108 | 3/6 | 1800 |
FE4P45Q
раскрыть таблицу
| Высота подъема h3 (мм) | Высота свободного подъема h2 (мм) | Габаритная высота мачты минимальная h1 (мм) | Габаритная высота мачты максимальная h4 (мм) | Наклон мачты/каретки вил вперед/назад α/β (º) | Остаточная грузоподъемность (кг) | |
|---|---|---|---|---|---|---|
| DX | 2500 | 150 | 2010 | 3617 | 6/10 | 4500 |
| 2700 | 150 | 2110 | 3817 | 6/10 | 4500 | |
| 3000 | 150 | 2260 | 4117 | 6/10 | 4500 | |
| 3300 | 150 | 2410 | 4417 | 6/10 | 4500 | |
| 3500 | 150 | 2510 | 4617 | 6/10 | 4500 | |
| 3600 | 150 | 2560 | 4717 | 6/10 | 4500 | |
| 3700 | 150 | 2610 | 4817 | 6/10 | 4400 | |
| 4000 | 150 | 2810 | 5117 | 6/6 | 4300 | |
| 4500 | 150 | 3060 | 5617 | 6/6 | 3900 | |
| 4700 | 150 | 3160 | 5817 | 6/6 | 3800 | |
| 5000 | 150 | 3310 | 6117 | 6/6 | 3600 | |
| 6000 | 150 | 3860 | 7117 | 3/6 | 3000 | |
| DX (с функцией свободного подъема (FFL) | 2500 | 1350 | 2010 | 3612 | 6/10 | 4500 |
| 2700 | 1450 | 2110 | 3812 | 6/10 | 4500 | |
| 3000 | 1600 | 2260 | 4112 | 6/10 | 4500 | |
| 3300 | 1750 | 2410 | 4412 | 6/10 | 4500 | |
| 3500 | 1850 | 2510 | 4612 | 6/10 | 4500 | |
| 3600 | 1900 | 2560 | 4712 | 6/10 | 4500 | |
| 3700 | 1950 | 2610 | 4812 | 6/10 | 4400 | |
| 4000 | 2100 | 2810 | 5112 | 6/6 | 4300 | |
| TX (с функцией свободного подъема (FFL) | 3700 | 917 | 1995 | 4808 | 6/10 | 4400 |
| 4000 | 1017 | 2095 | 5108 | 6/6 | 4300 | |
| 4350 | 1132 | 2210 | 5458 | 6/6 | 4000 | |
| 4500 | 1182 | 2260 | 5608 | 6/6 | 3900 | |
| 4800 | 1282 | 2360 | 5908 | 6/6 | 3700 | |
| 5000 | 1397 | 2475 | 6108 | 6/6 | 3600 | |
| 5500 | 1562 | 2640 | 6608 | 3/6 | 3200 | |
| 6000 | 1807 | 2885 | 7068 | 3/6 | 3000 | |
| 6500 | 2057 | 3135 | 7608 | 3/6 | 2400 | |
| 7000 | 2307 | 3385 | 8108 | 3/6 | 2000 |
FE4P50Q
раскрыть таблицу
| Высота подъема h3 (мм) | Высота свободного подъема h2 (мм) | Габаритная высота мачты минимальная h1 (мм) | Габаритная высота мачты максимальная h4 (мм) | Наклон мачты/каретки вил вперед/назад α/β (º) | Остаточная грузоподъемность (кг) | |
|---|---|---|---|---|---|---|
| DX | 2500 | 150 | 2010 | 3617 | 6/10 | 5000 |
| 2700 | 150 | 2110 | 3817 | 6/10 | 5000 | |
| 3000 | 150 | 2260 | 4117 | 6/10 | 5000 | |
| 3300 | 150 | 2410 | 4417 | 6/10 | 5000 | |
| 3500 | 150 | 2510 | 4617 | 6/10 | 5000 | |
| 3600 | 150 | 2560 | 4717 | 6/10 | 5000 | |
| 3700 | 150 | 2610 | 4817 | 6/10 | 4900 | |
| 4000 | 150 | 2810 | 5117 | 6/6 | 4750 | |
| 4500 | 150 | 3060 | 5617 | 6/6 | 4250 | |
| 4700 | 150 | 3160 | 5817 | 6/6 | 4100 | |
| 5000 | 150 | 3310 | 6117 | 6/6 | 4000 | |
| 6000 | 150 | 3860 | 7117 | 3/6 | 3400 | |
| DX (с функцией свободного подъема (FFL) | 2500 | 1350 | 2010 | 3612 | 6/10 | 5000 |
| 2700 | 1450 | 2110 | 3812 | 6/10 | 5000 | |
| 3000 | 1600 | 2260 | 4112 | 6/10 | 5000 | |
| 3300 | 1750 | 2410 | 4412 | 6/10 | 5000 | |
| 3500 | 1850 | 2510 | 4612 | 6/10 | 5000 | |
| 3600 | 1900 | 2560 | 4712 | 6/10 | 5000 | |
| 3700 | 1950 | 2610 | 4812 | 6/10 | 4900 | |
| 4000 | 2100 | 2810 | 5112 | 6/6 | 4750 | |
| TX (с функцией свободного подъема (FFL) | 3700 | 917 | 1995 | 4808 | 6/10 | 4900 |
| 4000 | 1017 | 2095 | 5108 | 6/6 | 4750 | |
| 4350 | 1132 | 2210 | 5458 | 6/6 | 4450 | |
| 4500 | 1182 | 2260 | 5608 | 6/6 | 4250 | |
| 4800 | 1282 | 2360 | 5908 | 6/6 | 4100 | |
| 5000 | 1397 | 2475 | 6108 | 6/6 | 4000 | |
| 5500 | 1562 | 2640 | 6608 | 3/6 | 3600 | |
| 6000 | 1807 | 2885 | 7068 | 3/6 | 3400 | |
| 6500 | 2057 | 3135 | 7608 | 3/6 | 2800 | |
| 7000 | 2307 | 3385 | 8108 | 3/6 | 2400 |
FE4P50QL
раскрыть таблицу
| Высота подъема h3 (мм) | Высота свободного подъема h2 (мм) | Габаритная высота мачты минимальная h1 (мм) | Габаритная высота мачты максимальная h4 (мм) | Наклон мачты/каретки вил вперед/назад α/β (º) | Остаточная грузоподъемность (кг) | |
|---|---|---|---|---|---|---|
| DX | 2500 | 150 | 2010 | 3617 | 6/10 | 5000 |
| 2700 | 150 | 2110 | 3817 | 6/10 | 5000 | |
| 3000 | 150 | 2260 | 4117 | 6/10 | 5000 | |
| 3300 | 150 | 2410 | 4417 | 6/10 | 5000 | |
| 3500 | 150 | 2510 | 4617 | 6/10 | 5000 | |
| 3600 | 150 | 2560 | 4717 | 6/10 | 5000 | |
| 3700 | 150 | 2610 | 4817 | 6/10 | 4900 | |
| 4000 | 150 | 2810 | 5117 | 6/6 | 4750 | |
| 4500 | 150 | 3060 | 5617 | 6/6 | 4250 | |
| 4700 | 150 | 3160 | 5817 | 6/6 | 4100 | |
| 5000 | 150 | 3310 | 6117 | 6/6 | 4000 | |
| 6000 | 150 | 3860 | 7117 | 3/6 | 3400 | |
| DX (с функцией свободного подъема (FFL) | 2500 | 1350 | 2010 | 3612 | 6/10 | 5000 |
| 2700 | 1450 | 2110 | 3812 | 6/10 | 5000 | |
| 3000 | 1600 | 2260 | 4112 | 6/10 | 5000 | |
| 3300 | 1750 | 2410 | 4412 | 6/10 | 5000 | |
| 3500 | 1850 | 2510 | 4612 | 6/10 | 5000 | |
| 3600 | 1900 | 2560 | 4712 | 6/10 | 5000 | |
| 3700 | 1950 | 2610 | 4812 | 6/10 | 4900 | |
| 4000 | 2100 | 2810 | 5112 | 6/6 | 4750 | |
| TX (с функцией свободного подъема (FFL) | 3700 | 917 | 1995 | 4808 | 6/10 | 4900 |
| 4000 | 1017 | 2095 | 5108 | 6/6 | 4750 | |
| 4350 | 1132 | 2210 | 5458 | 6/6 | 4450 | |
| 4500 | 1182 | 2260 | 5608 | 6/6 | 4250 | |
| 4800 | 1282 | 2360 | 5908 | 6/6 | 4100 | |
| 5000 | 1397 | 2475 | 6108 | 6/6 | 4000 | |
| 5500 | 1562 | 2640 | 6608 | 3/6 | 3600 | |
| 6000 | 1807 | 2885 | 7068 | 3/6 | 3400 | |
| 6500 | 2057 | 3135 | 7608 | 3/6 | 2800 | |
| 7000 | 2307 | 3385 | 8108 | 3/6 | 2400 |
