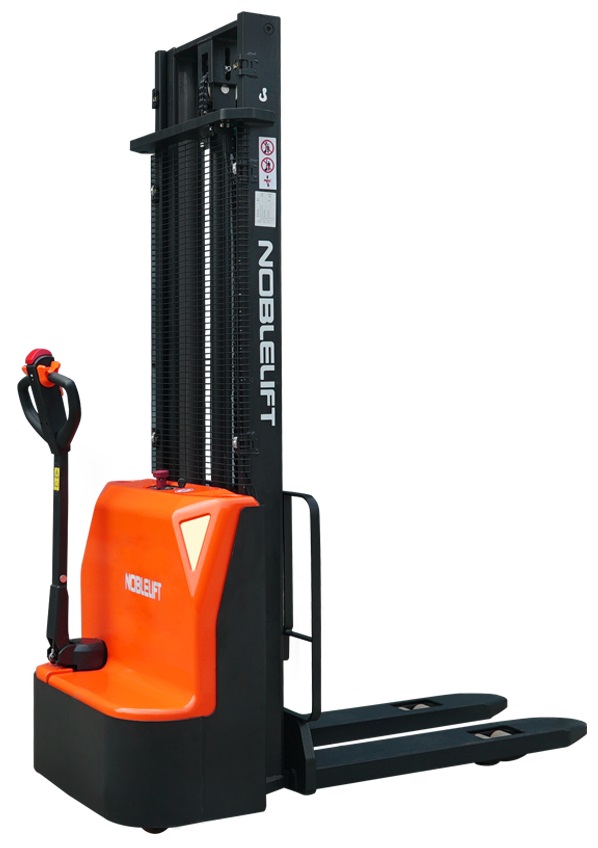

PSE10L-C, PSE15L-C
Самоходные штабелеры грузоподъемностью 1000кг и 1500кг и высотами подъема от 1600мм до 3600мм.
Штабелеры данного модельного ряда являются оптимальным выбором для грузоподъемных операций, носящих нерегулярный характер.
Штабелеры данного модельного ряда являются оптимальным выбором для грузоподъемных операций, носящих нерегулярный характер.
Характеристики
Стандартная комплектация для российского рынка включает:
- DС-двигатель хода
- Контроллер Curtis

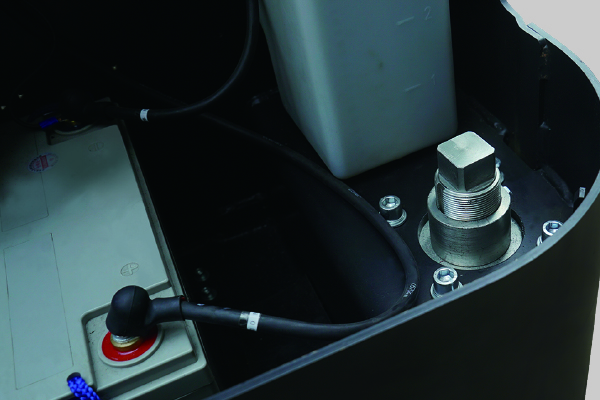

- AGM аккумуляторная батарея
- Встроенное зарядное устройство
Стандартная комплектация для российского рынка включает:
- DС-двигатель хода
- Контроллер Curtis
- AGM аккумуляторная батарея
- Встроенное зарядное устройство
Опционально доступны:
| Основные параметры | 1.2 | Модель | PSE10L-C | PSE15L-C | |
| 1.3 | Привод: электрический (тип: аккумулятор, сеть,…), дизельный, бензиновый, газовый | Электрический (аккумулятор) | Электрический (аккумулятор) | ||
| 1.4 | Положение оператора | Пеший | Пеший | ||
| 1.5 | Грузоподъемность | Q (кг) | 1000 | 1500 | |
| 1.6 | Центр загрузки | c (мм) | 600 | 600 | |
| 1.8 | Расстояние от центра оси до вил | x (мм) | 769 | 770 | |
| 1.9 | Колесная база | y (мм) | 1215 | 1220/1245 | |
| Массы | 2.1 | Масса | кг | 450/570 | 590/750 |
| 2.2 | Нагрузка на переднюю/заднюю ось с грузом | кг | 490/960 / 540/1030 | 640/1450 / 690/1560 | |
| 2.3 | Нагрузка на переднюю/заднюю ось без груза | кг | 330/120 / 415/155 | 410/180 / 525/225 | |
| Колеса, ходовая часть | 3.1 | Тип колес | Полиуретан (PU) | Полиуретан (PU) | |
| 3.2 | Размер передних (ведущих) колес | Ø220х70 | Ø220х70 | ||
| 3.3 | Размер задних колес | Ø80х70 | Ø80х70 | ||
| 3.4 | Дополнительные колеса | Ø100х50 | Ø100х50 | ||
| 3.5 | Количество колес спереди/сзади (х-ведущие) | 1х+1/2 | 1х+1/2 | ||
| 3.6 | Колея передних колес | b10 (мм) | 557 | 557 | |
| 3.7 | Колея задних колес | b11 (мм) | 410/525 | 410/525 | |
| Размеры | 4.2 | Габаритная высота (min) | h1 (мм) | 2057/2282 | 1980/2282 |
| 4.3 | Свободный подъем | h2 (мм) | 1513/— | 1508/78 | |
| 4.4 | Высота подъема | h3 (мм) | 1513/3413 | 1513/3513 | |
| 4.5 | Габаритная высота (max) | h4 (мм) | 2057/3989 | 1985/4039 | |
| 4.9 | Высота ручки (min/max) | h14 (мм) | 670/1228 | 670/1228 | |
| 4.15 | Высота вил в нижнем положении | h13 (мм) | 87 | 87 | |
| 4.19 | Общая длина | l1 (мм) | 1750 | 1779 | |
| 4.20 | Длина до фронта вил | l2 (мм) | 600 | 629 | |
| 4.21 | Общая ширина | b1 (мм) | 820 | 820 | |
| 4.22 | Размеры вил | s/e/l (мм) | 60/180/1150 | 60/180/1150 | |
| 4.25 | Ширина установки вил | b5 (мм) | 570/685 | 570/ 685 | |
| 4.32 | Дорожный просвет в центре базы | m2 (мм) | 32 | 27 | |
| 4.34 | Ширина прохода с паллетой 800×1200 | Ast (мм) | 2238 | 2269 | |
| 4.35 | Радиус разворота | Wa (мм) | 1450 | 1481 | |
| Характеристики | 5.1 | Скорость движения (с грузом/ без груза) | км/ч | 4,0/4,3 | 4,0/4,4 |
| 5.2 | Скорость подъема (с грузом/ без груза) | мм/с | 119/195 | 87/148 | |
| 5.3 | Скорость движения вил вниз (с грузом/ без груза) | мм/с | 166/159 | 125/117 | |
| 5.8 | Преодолимый уклон max (с грузом/ без груза) | % | 5/10 | 5/10 | |
| 5.10 | Тормозная система | Электромагнитный тормоз | Электромагнитный тормоз | ||
| Параметры электрической системы | 6.1 | Мощность двигателя движения | кВт | 0,75 | 0,75 |
| 6.2 | Мощность двигателя подъема | кВт | 2,2 | 2,2 | |
| 6.4 | Напряжение питания, номинальная емкость АКБ | В/ А∙ч | 2×12/ 80 (опция: 24/60 Li-Ion) | 2×12/ 100 (опция: 24/60 Li-Ion) | |
| 6.5 | Масса АКБ | кг | 2×26 (21,5) | 2×34 (21,5) | |
| 6.6 | Потребление энергии в соотв. с циклом VDI | кВт∙ч/ч | 0,44 | 0,68 | |
| Другое | 8.1 | Тип управления ходом | DC | DC | |
| 8.4 | Уровень шума | дБ(А) | <70 | <70 |
Данные согласно VDI 2198. Производитель оставляет право вносить изменения в конструкцию техники.
Ознакомиться с разъяснениями по параметрам можно по ссылке.
PSE10L-C
раскрыть таблицу
| Высота подъема h3 (мм) | Высота свободного подъема h2 (мм) | Габаритная высота мачты минимальная h1 (мм) | Высота вил максимальная h3 + h13 (мм) | Габаритная высота мачты максимальная h4 (мм) | |
|---|---|---|---|---|---|
| SX | 1513 | 1510 | 2057 | 1600 | 2057 |
| 1913 | 1910 | 2457 | 2000 | 2457 | |
| DX | 2813 | — | 1982 | 2900 | 3389 |
| 3413 | — | 2282 | 3500 | 3989 |
PSE15L-C
раскрыть таблицу
| Высота подъема h3 (мм) | Высота свободного подъема h2 (мм) | Габаритная высота мачты минимальная h1 (мм) | Высота вил максимальная h3 + h13 (мм) | Габаритная высота мачты максимальная h4 (мм) | |
|---|---|---|---|---|---|
| SX | 1513 | 1508 | 1980 | 1600 | 1980 |
| 1913 | 1908 | 2380 | 2000 | 2380 | |
| DX | 2513 | 78 | 1782 | 2600 | 3039 |
| 2813 | 78 | 1932 | 2900 | 3339 | |
| 3113 | 78 | 2082 | 3200 | 3639 | |
| 3513 | 78 | 2282 | 3600 | 4039 |
