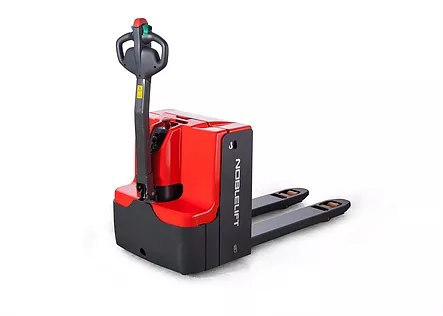

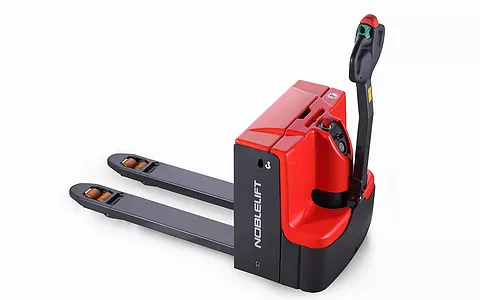

PT16L, PT20L, PT25L
Самоходные поводковые тележки профессионального модельного ряда PTxxL грузоподъемностью 1600 кг, 2000 кг и 2500 кг. Основные комплектующие техники данного модельного ряда произведены общемировыми лидерами в своих сегментах.
Тележки данного модельного ряда являются идеальным выбором для интенсивной эксплуатации. Высокая надежность ключевых систем и прочная конструкция (толщина стальной юбки 8 мм) являются залогом длительной и беспроблемной эксплуатации.
Тележки данного модельного ряда являются идеальным выбором для интенсивной эксплуатации. Высокая надежность ключевых систем и прочная конструкция (толщина стальной юбки 8 мм) являются залогом длительной и беспроблемной эксплуатации.
Характеристики
Стандартная комплектация для российского рынка включает:

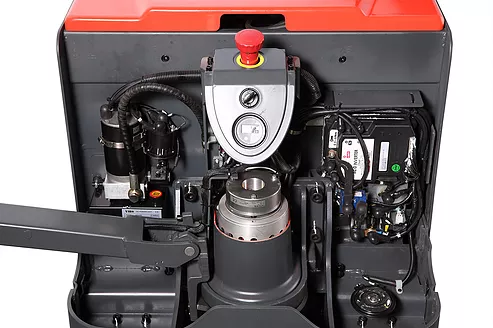

- АС-двигатель хода Schabmuller
- Редуктор Kordel
- Ведущее колесо Wicke
- Контроллер Zapi
- Электромагнитный тормоз Intorq

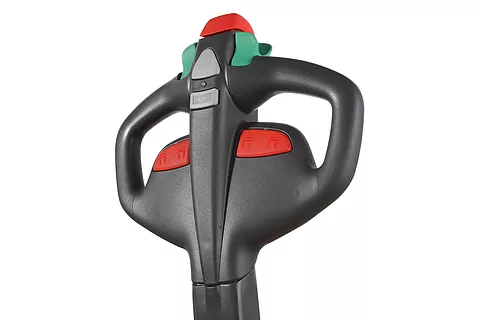

- Ручка управления Rema с технологией CAN-BUS
- Датчики Pepperl+Fuchs
- Гидравлическая станция VIBO
- Автоматическое зарядное устройство

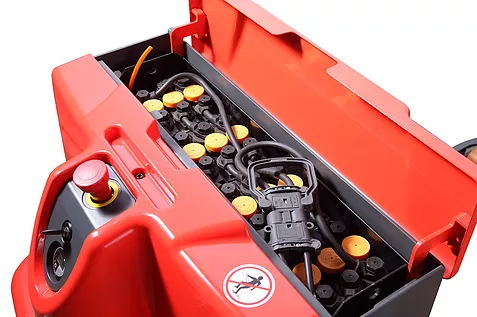

- Боковая выемка батарей для PT 25L
Стандартная комплектация для российского рынка включает:
- АС-двигатель хода Schabmuller
- Редуктор Kordel
- Ведущее колесо Wicke
- Контроллер Zapi
- Электромагнитный тормоз Intorq
- Ручка управления Rema с технологией CAN-BUS
- Датчики Pepperl+Fuchs
- Гидравлическая станция VIBO
- Автоматическое зарядное устройство
- Боковая выемка батарей для PT 25L
Опционально доступны:
- Боковая выемка батареи для PT 20L
- Li-ion аккумулятор для моделей PT 16L и PT 20L
| Основные параметры | 1.2 | Модель | PT16L | PT20L | PT25L | |
| 1.3 | Привод: электрический (тип: аккумулятор, сеть,…), дизельный, бензиновый, газовый | Электрический (аккумулятор) | Электрический (аккумулятор) | Электрический (аккумулятор) | ||
| 1.4 | Положение оператора | Пеший | Пеший | Пеший | ||
| 1.5 | Грузоподъемность | Q (кг) | 1600 | 2000 | 2500 | |
| 1.6 | Центр загрузки | c (мм) | 600 | 600 | 600 | |
| 1.8 | Расстояние от центра оси до вил | x (мм) | 892 | 892 | 892 | |
| 1.9 | Колесная база | y (мм) | 1261 | 1327 | 1541 | |
| Массы | 2.1 | Масса | кг | 445 | 535 | 720 |
| 2.2 | Нагрузка на переднюю/заднюю ось с грузом | кг | 715/1330 | 855/1680 | 1040/2200 | |
| 2.3 | Нагрузка на переднюю/заднюю ось без груза | кг | 345/100 | 415/120 | 540/200 | |
| Колеса, ходовая часть | 3.1 | Тип колес | Полиуретан (PU) | Полиуретан (PU) | Полиуретан (PU) | |
| 3.2 | Размер передних (ведущих) колес | Ø230×70 | Ø230×70 | Ø230×70 | ||
| 3.3 | Размер задних колес | Ø84×84 | Ø84×84 | Ø84×84 | ||
| 3.4 | Дополнительные колеса | Ø100×40 | Ø100×40 | Ø100×40 | ||
| 3.5 | Количество колес спереди/сзади (х-ведущие) | 1х+2/4 | 1х+2/4 | 1х+2/4 | ||
| 3.6 | Колея передних колес | b10 (мм) | 510 | 510 | 510 | |
| 3.7 | Колея задних колес | b11 (мм) | 367 | 367 | 367 | |
| Размеры | 4.4 | Высота подъема | h3 (мм) | 125 | 125 | 125 |
| 4.9 | Высота ручки (min/max) | h14 (мм) | 800/1335 | 800/1335 | 800/1335 | |
| 4.15 | Высота вил в нижнем положении | h13 (мм) | 85 | 85 | 85 | |
| 4.19 | Общая длина | l1 (мм) | 1670 | 1735 | 1950 | |
| 4.20 | Длина до фронта вил | l2 (мм) | 520 | 595 | 810 | |
| 4.21 | Общая ширина | b1 (мм) | 729 | 729 | 729 | |
| 4.22 | Размеры вил | s/e/l (мм) | 60/173/1150 | 60/173/1150 | 60/173/1150 | |
| 4.25 | Ширина установки вил | b5 (мм) | 540 | 540 | 540 | |
| 4.32 | Дорожный просвет в центре базы | m2 (мм) | 25 | 25 | 25 | |
| 4.34 | Ширина прохода с паллетой 800×1200 | Ast (мм) | 2140 | 2205 | 2425 | |
| 4.35 | Радиус разворота | Wa (мм) | 1440 | 1490 | 1750 | |
| Характеристики | 5.1 | Скорость движения (с грузом/ без груза) | км/ч | 5,7/6,0 | 5,7/6,0 | 5,5/6,0 |
| 5.2 | Скорость подъема (с грузом/ без груза) | мм/с | 25/35 | 22/30 | 35/45 | |
| 5.3 | Скорость движения вил вниз (с грузом/ без груза) | мм/с | 35/30 | 35/35 | 40/40 | |
| 5.8 | Преодолимый уклон max (с грузом/ без груза) | % | 8/15 | 8/15 | 8/15 | |
| 5.10 | Тормозная система | Электромагнитный тормоз | Электромагнитный тормоз | Электромагнитный тормоз | ||
| Параметры электрической системы | 6.1 | Мощность двигателя движения | кВт | 1,3 | 1,3 | 1,7 |
| 6.2 | Мощность двигателя подъема | кВт | 0,8 | 0,8 | 2,2 | |
| 6.3 | Стандарт АКБ | 2VBS | 2PzS | 3PzS | ||
| 6.4 | Напряжение питания, номинальная емкость АКБ | В/ А∙ч | 160 | 210 | 350 | |
| 6.5 | Масса АКБ | кг | 150 | 215 | 285 | |
| 6.6 | Потребление энергии в соотв. с циклом VDI | кВт∙ч/ч | 0,44 | 0,39 | 0,92 | |
| Зарядное устройство | В/А | 24/25 | 24/30 | 24/45 | ||
| Другое | 8.1 | Тип управления ходом | AC | AC | AC | |
| 8.4 | Уровень шума | дБ(А) | 67 | 69 | 65 |
Данные согласно VDI 2198. Производитель оставляет право вносить изменения в конструкцию техники.
Ознакомиться с разъяснениями по параметрам можно по ссылке.
