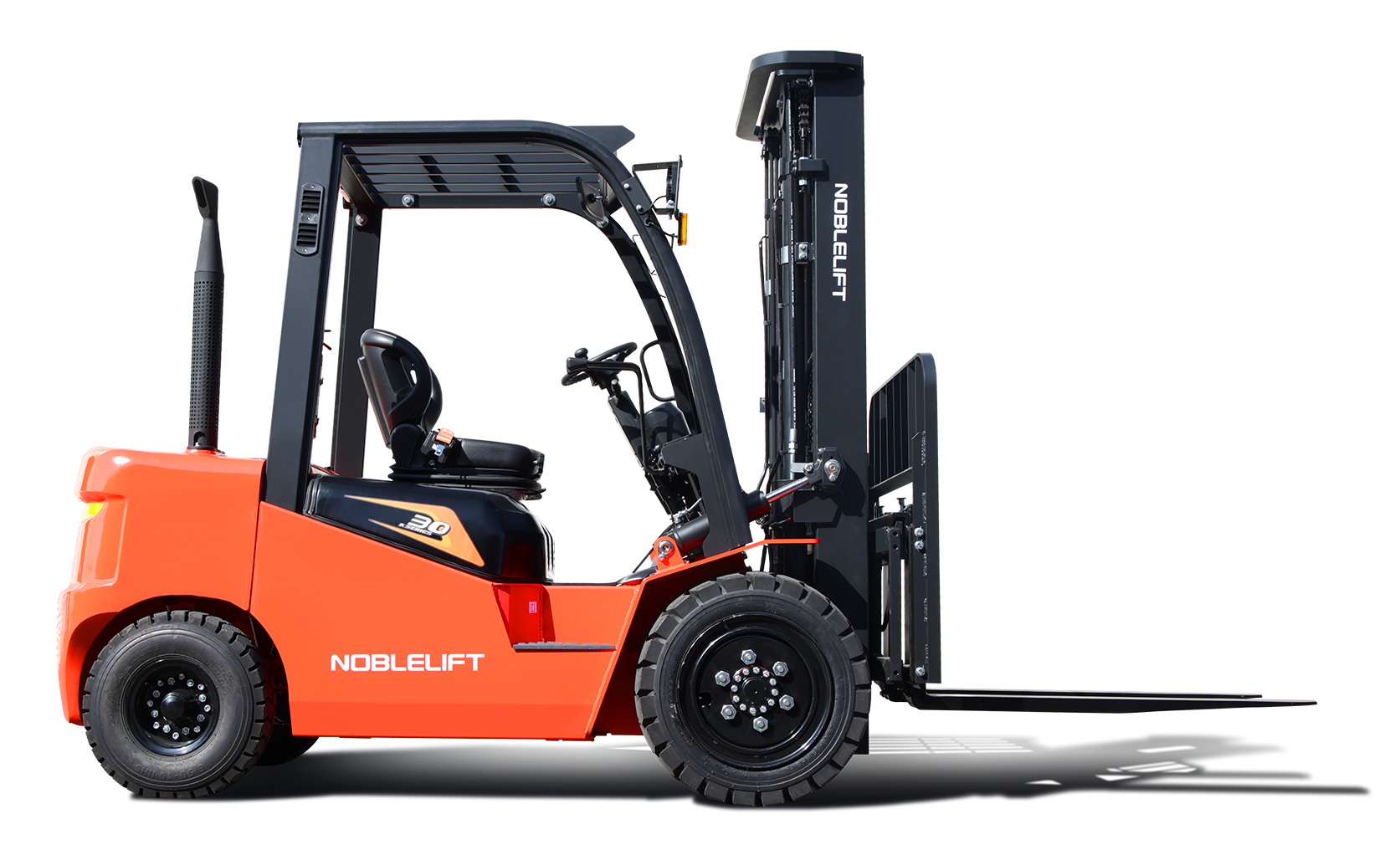

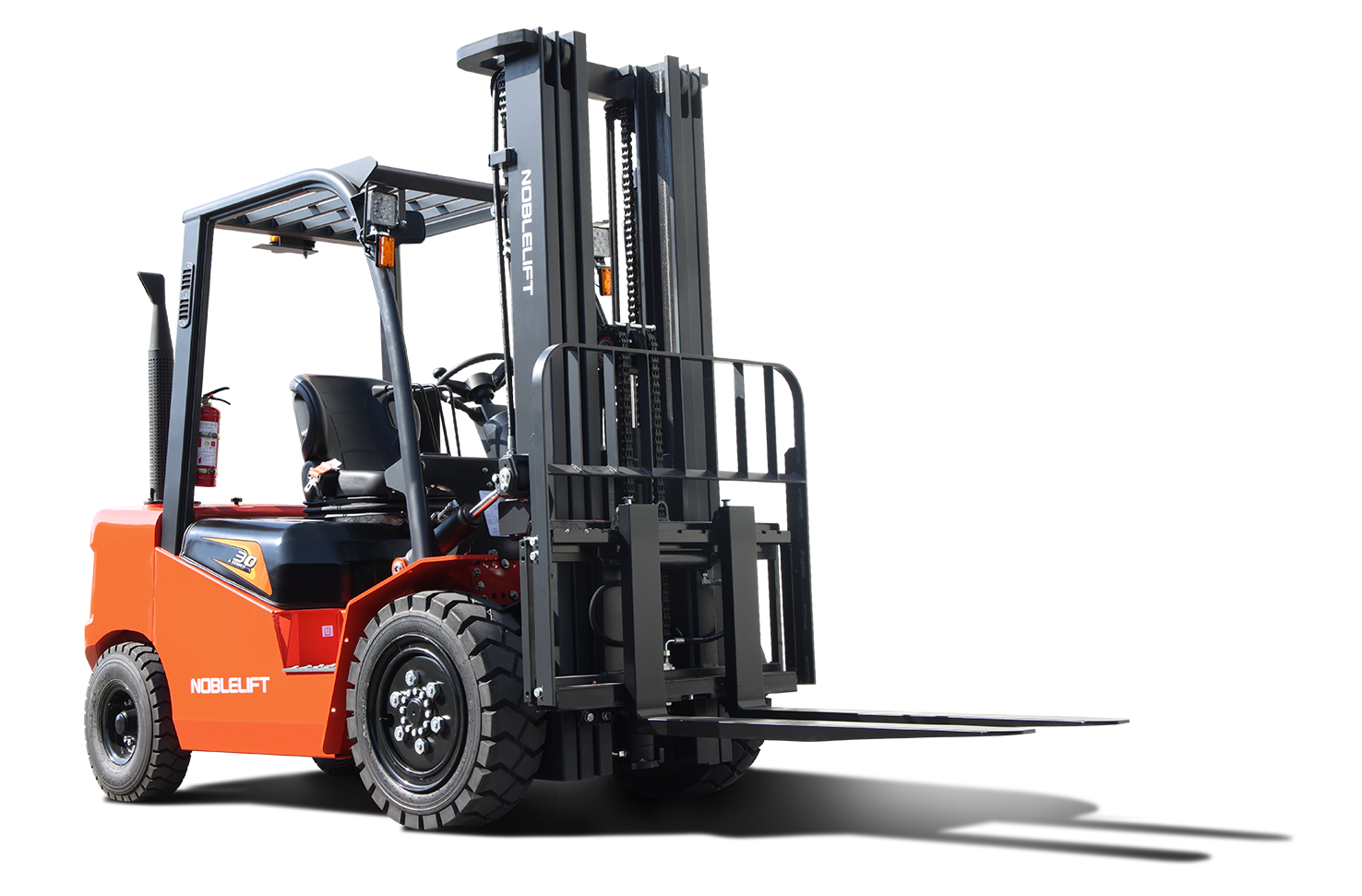

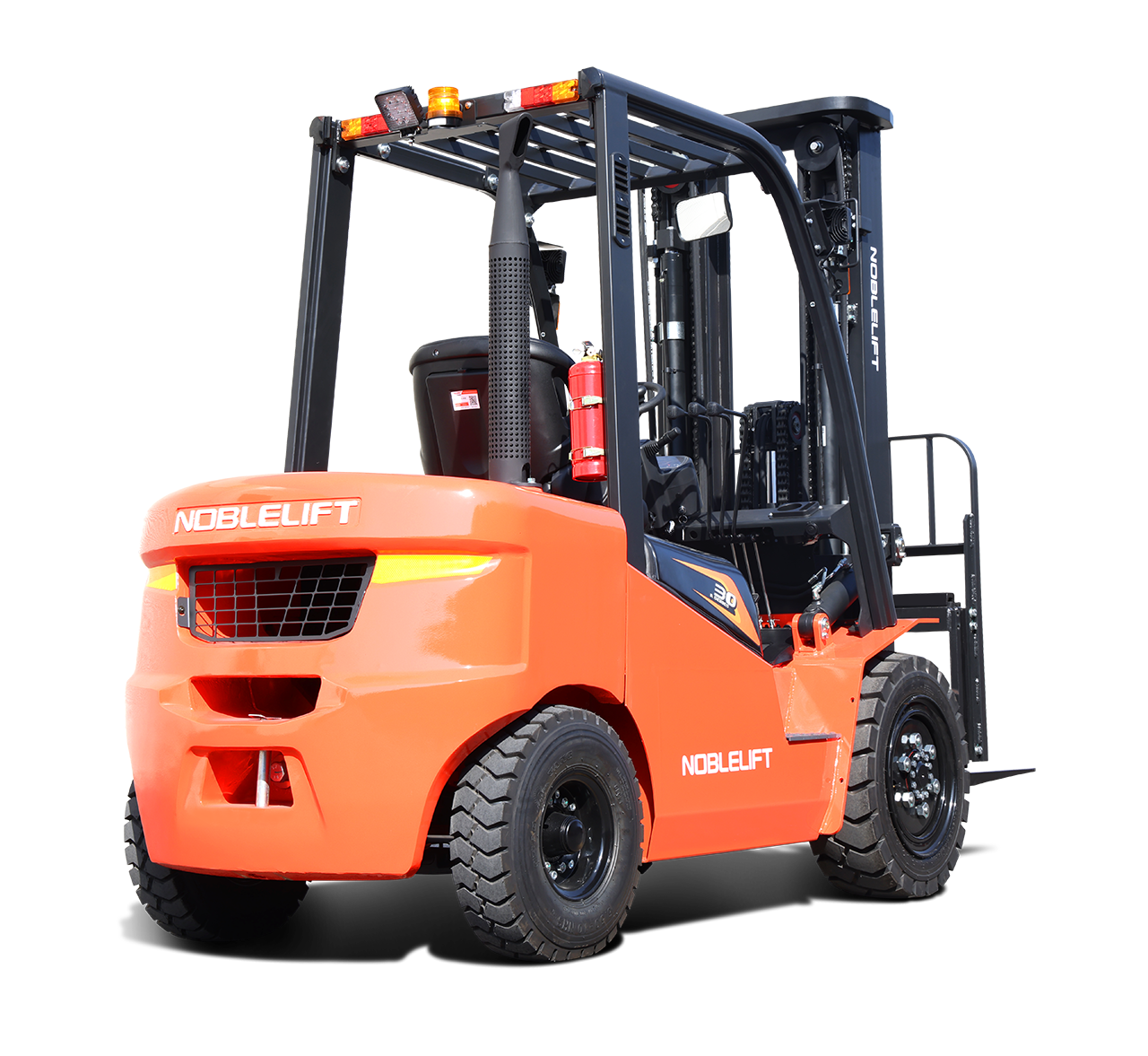

CPCD20, CPCD25, CPCD30, CPCD35, CPCD38

Модельный ряд дизельных четырехопорных вилочных погрузчиков грузоподъемностью от 2000 до 3800 кг.

Характеристики

Стандартная комплектация для российского рынка включает:

Подробные характеристики

Стандартная комплектация для российского рынка включает:

Опционально доступны:

Варианты шин: цельнолитые, немаркие, сдвоенные пневматические, сдвоенные цельнолитые

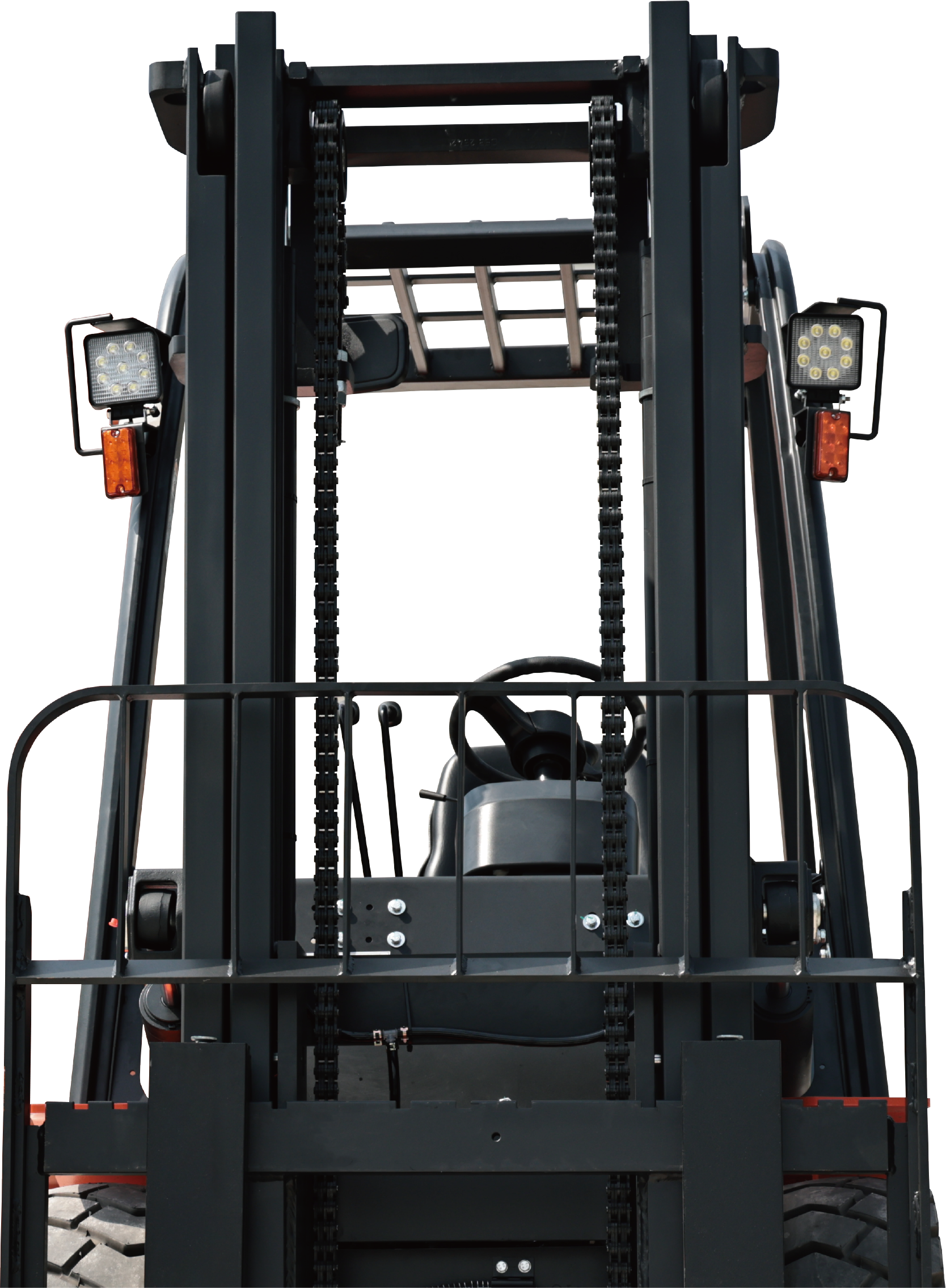

Различные виды мачт
Навесное оборудование: сайдшифтер, позиционер вил с боковым смещением
Кабина: открытая, закрытая
Различные виды сидений оператора

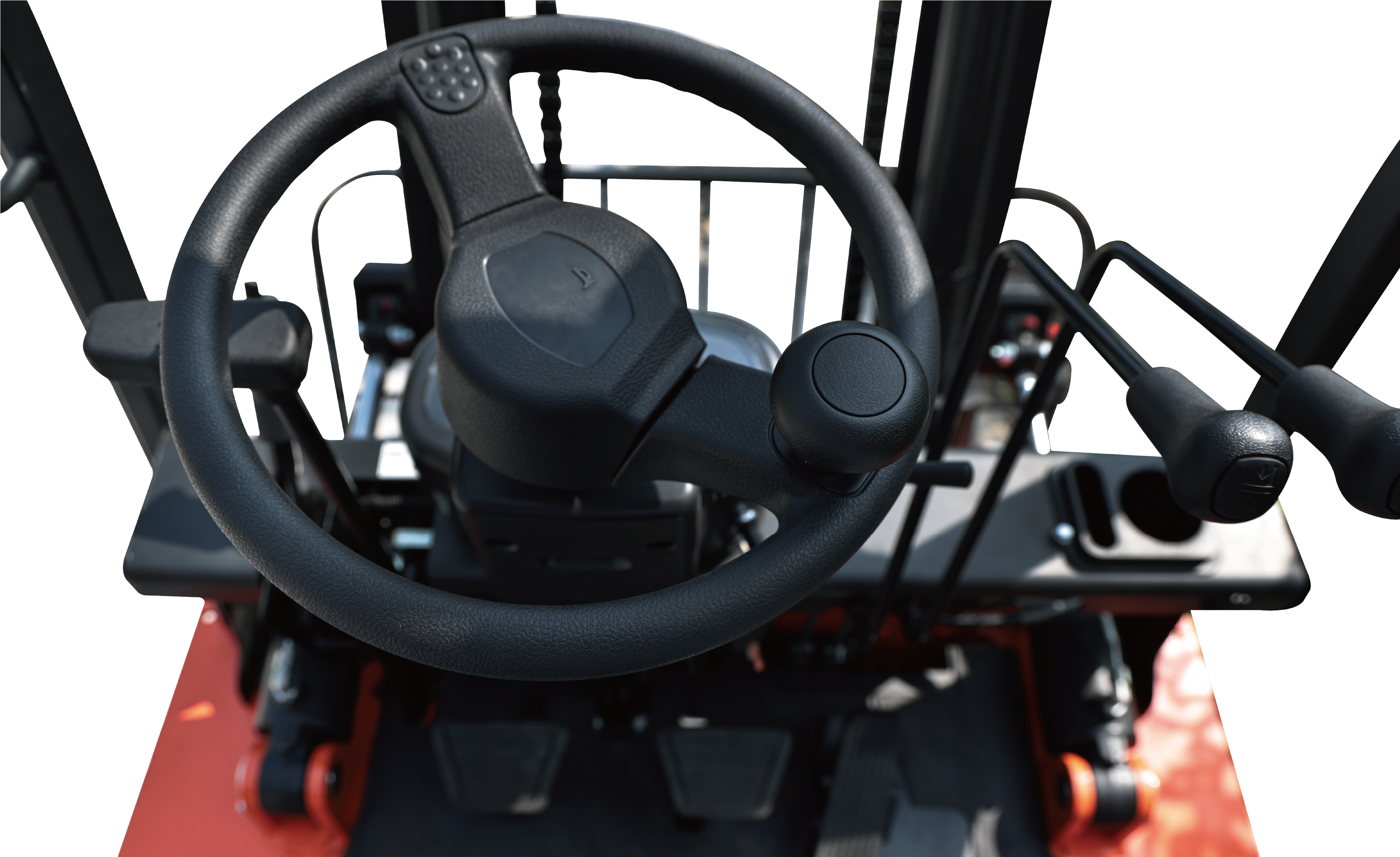

Fingertip-управление
Отопитель, кондиционер

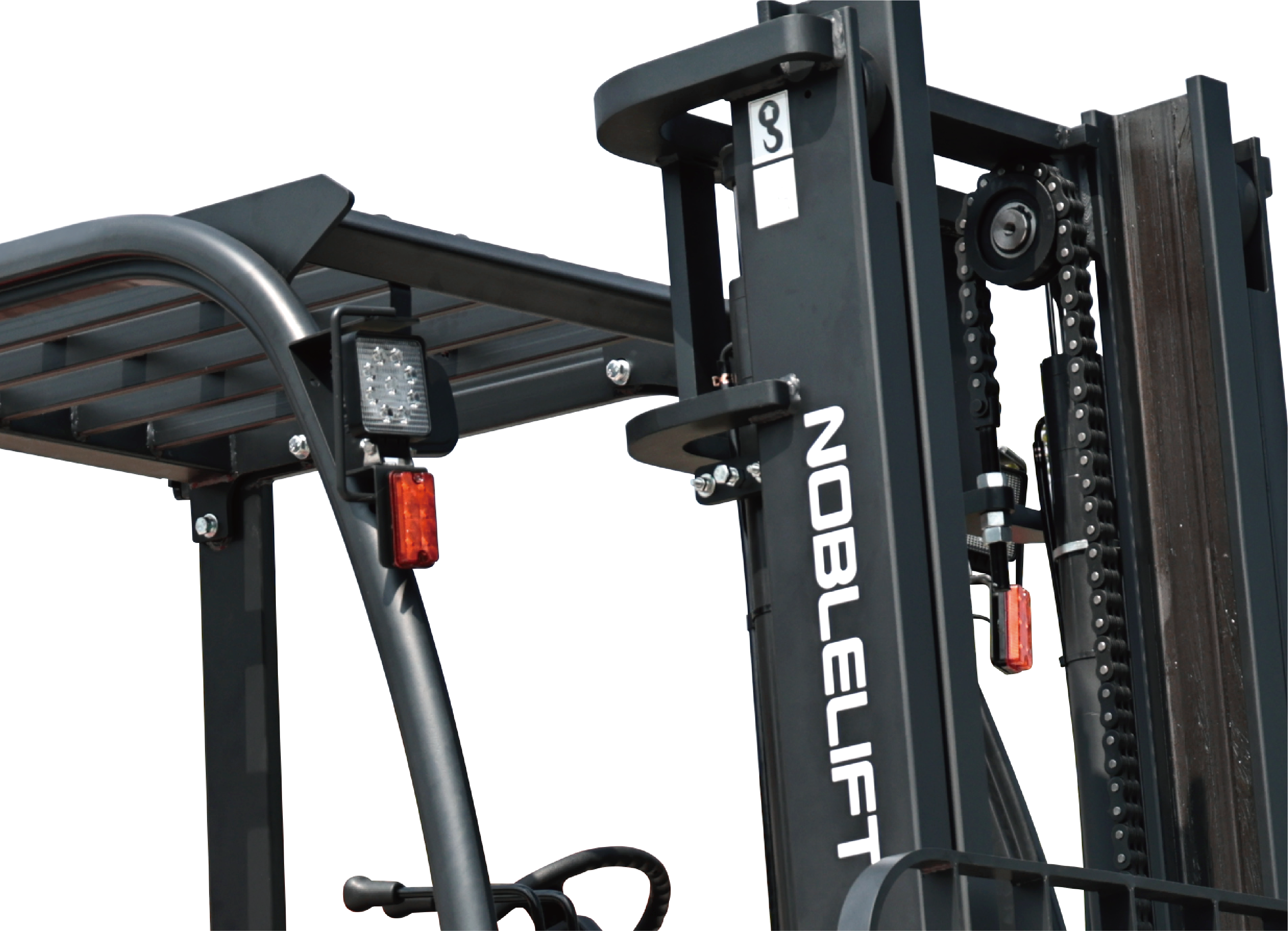

Blue spot (синий фонарь)
Различные длины вил: 1220 мм, 1520 мм
Система взвешивания

Выгрузить в xlsx

Основные параметры	1.2	Модель		CPCD20	CPCD25	CPCD30	CPCD35	CPCD38
	1.3	Привод: электрический (тип: аккумулятор, сеть,…), дизельный, бензиновый, газовый		Дизельный	Дизельный	Дизельный	Дизельный	Дизельный
	1.4	Положение оператора		Сидя	Сидя	Сидя	Сидя	Сидя
	1.5	Грузоподъемность	Q (кг)	2000	2500	3000	3500	3800
	1.6	Центр загрузки	c (мм)	500	500	500	500	500
	1.8	Расстояние от центра оси до вил	x (мм)	465	465	480	485	485
	1.9	Колесная база	y (мм)	1660	1660	1760	1760	1760
Массы	2.1	Масса	кг	3500	3800	4250	4560	4760
	2.2	Нагрузка на переднюю/заднюю ось с грузом	кг	4870/630	5600/730	6450/800	7220/840	7690/870
	2.3	Нагрузка на переднюю/заднюю ось без груза	кг	1600/1900	1600/2200	1750/2500	1760/2800	1760/3000
Колеса, ходовая часть	3.1	Тип колес		Пневматические	Пневматические	Пневматические	Пневматические	Пневматические
	3.2	Размер передних (ведущих) колес		7.00-12-12PR	7.00-12-12PR	28x9-15-14PR	28x9-15-14PR	28x9-15-14PR
	3.3	Размер задних колес		6.00-9-10PR	6.00-9-10PR	6.50-10-10PR	6.50-10-10PR	6.50-10-10PR
	3.5	Количество колес спереди/сзади (х-ведущие)		2x/2	2x/2	2x/2	2x/2	2x/2
	3.6	Колея передних колес	b₁₀ (мм)	973	973	1000	1000	1000
	3.7	Колея задних колес	b₁₁ (мм)	980	980	980	980	980
Размеры	4.1	Наклон мачты/каретки вил вперед/назад	α/β (º)	6/12	6/12	6/12	6/12	6/12
	4.2	Габаритная высота (min)	h₁ (мм)	1995	1995	2055	2170	2170
	4.3	Свободный подъем	h₂ (мм)	140	140	145	150	150
	4.4	Высота подъема	h₃ (мм)	3000	3000	3000	3000	3000
	4.5	Габаритная высота (max)	h₄ (мм)	4025	4025	4105	4105	4105
	4.7	Высота по защитному ограждению (кабине)	h₆ (мм)	2130	2130	2150	2150	2150
	4.8	Высота сиденья	h₇ (мм)	1030	1030	1050	1050	1050
	4.12	Высота сцепного устройства	h₁₀ (мм)	400	400	420	420	420
	4.19	Общая длина	l₁ (мм)	3698	3698	3840	3905	3945
	4.20	Длина до фронта вил	l₂ (мм)	2628	2628	2770	2835	2875
	4.21	Общая ширина	b₁ (мм)	1150/1163	1150/1163	1195/1228	1195/1228	1195/1228
	4.22	Размеры вил	s/e/l (мм)	40/120/1070	40/120/1070	45/122/1070	50/122/1070	50/122/1070
	4.23	Класс каретки вил ISO 2328, тип A, B		3А	3А	3А	3А	3А
	4.24	Ширина каретки вил	b₃ (мм)	1040	1040	1100	1100	1100
	4.31	Дорожный просвет под мачтой	m₁ (мм)	120	120	140	140	140
	4.32	Дорожный просвет в центре базы	m₂ (мм)	170	170	190	190	190
	4.33	Ширина прохода с паллетой 1000×1200	Ast (мм)	3925	3925	4130	4195	4225
	4.34	Ширина прохода с паллетой 800×1200	Ast (мм)	4135	4135	4330	4395	4425
	4.35	Радиус разворота	Wa (мм)	2270	2270	2450	2510	2540
Характеристики	5.1	Скорость движения (с грузом/ без груза)	км/ч	18/18	18/18	19/20	19/20	19/20
	5.2	Скорость подъема (с грузом/ без груза)	мм/с	580/600	580/600	460/480	380/410	380/410
	5.3	Скорость движения вил вниз (с грузом/ без груза)	мм/с	400/420	400/420	410/430	410/430	410/430
	5.6	Максимальное тяговое усилие (с грузом/ без груза)	Н	22000/13000	22000/13000	23000/17000	23000/17000	23000/17000
	5.8	Преодолимый уклон max (с грузом/ без груза)	%	25/20	25/20	25/20	25/20	25/20
	5.10	Тормозная система		Гидравлический рабочий тормоз	Гидравлический рабочий тормоз	Гидравлический рабочий тормоз	Гидравлический рабочий тормоз	Гидравлический рабочий тормоз
Параметры электрической системы	6.4	Напряжение питания, номинальная емкость АКБ	В/ А∙ч	12/ 80	12/ 80	12/ 80	12/ 80	12/ 80
Другое	8.2	Рабочее давление гидросистемы для навесного оборудования	МПа	18,5	18,5	18,5	18,5	18,5
Другое	8.3	Расход гидравлического масла навесным оборудованием	л/мин	50	50	50	50	50

CPCD20 раскрыть таблицу

Выгрузить в xlsx

	Высота подъема h₃ (мм)	Высота свободного подъема h₂ (мм)	Габаритная высота мачты минимальная h₁ (мм)	Габаритная высота мачты максимальная h₄ (мм)	Наклон мачты/каретки вил вперед/назад α/β (º)	Остаточная грузоподъемность (кг)
DX	2000	140	1615	2635	6/12	2000
	2500	140	1745	3135	6/12	2000
	2700	140	1845	3335	6/12	2000
	3000	140	1995	3635	6/12	2000
	3300	140	2145	3935	6/12	2000
	3500	140	2245	4135	6/12	2000
	3600	140	2345	4235	6/12	2000
	3700	140	2395	4335	6/12	2000
	3800	140	2445	4435	6/12	2000
	4000	140	2595	4635	6/12	1900
	4300	140	2745	4935	6/6	1800
	4500	140	2845	5135	6/6	1700
	4800	140	2995	5435	6/6	1500
	5000	140	3095	5635	6/6	1400
	5500	140	3345	6135	3/6	1300
	6000	140	3595	6635	3/6	1000
DX (с функцией свободного подъема (FFL)	2500	1140	1810	3170	6/12	2000
	2700	1240	1910	3370	6/12	2000
	3000	1340	2010	3670	6/12	2000
	3300	1490	2160	3970	6/12	2000
	3600	1640	2310	4270	6/12	2000
	4000	1890	2560	4670	6/12	1900
TX (с функцией свободного подъема (FFL)	4000	1270	1955	4695	6/6	1800
	4300	1370	2055	4995	6/6	1700
	4500	1440	2125	5245	6/6	1600
	4800	1540	2225	5495	6/6	1500
	5000	1605	2290	5695	6/6	1400
	5500	1770	2455	6195	3/6	1050
	6000	1990	2675	6705	3/6	700
	6500	2165	2850	7195	3/6	\
	7000	2340	3055	7725	3/6	\

CPCD25 раскрыть таблицу

Выгрузить в xlsx

	Высота подъема h₃ (мм)	Высота свободного подъема h₂ (мм)	Габаритная высота мачты минимальная h₁ (мм)	Габаритная высота мачты максимальная h₄ (мм)	Наклон мачты/каретки вил вперед/назад α/β (º)	Остаточная грузоподъемность (кг)
DX	2000	140	1615	2635	6/12	2500
	2500	140	1745	3135	6/12	2500
	2700	140	1845	3335	6/12	2500
	3000	140	1995	3635	6/12	2500
	3300	140	2145	3935	6/12	2500
	3500	140	2245	4135	6/12	2500
	3600	140	2345	4235	6/12	2500
	3700	140	2395	4335	6/12	2500
	3800	140	2445	4435	6/12	2500
	4000	140	2595	4635	6/12	2300
	4300	140	2745	4935	6/6	2100
	4500	140	2845	5135	6/6	2000
	4800	140	2995	5435	6/6	1700
	5000	140	3095	5635	6/6	1600
	5500	140	3345	6135	3/6	1400
	6000	140	3595	6635	3/6	1050
DX (с функцией свободного подъема (FFL)	2500	1140	1810	3170	6/12	2500
	2700	1240	1910	3370	6/12	2500
	3000	1340	2010	3670	6/12	2500
	3300	1490	2160	3970	6/12	2500
	3600	1640	2310	4270	6/12	2500
	4000	1890	2560	4670	6/12	2300
TX (с функцией свободного подъема (FFL)	4000	1270	1955	4695	6/6	2100
	4300	1370	2055	4995	6/6	2000
	4500	1440	2125	5245	6/6	1900
	4800	1540	2225	5495	6/6	1700
	5000	1605	2290	5695	6/6	1600
	5500	1770	2455	6195	3/6	1200
	6000	1990	2675	6705	3/6	800
	6500	2165	2850	7195	3/6	\
	7000	2340	3055	7725	3/6	\

CPCD30 раскрыть таблицу

Выгрузить в xlsx

	Высота подъема h₃ (мм)	Высота свободного подъема h₂ (мм)	Габаритная высота мачты минимальная h₁ (мм)	Габаритная высота мачты максимальная h₄ (мм)	Наклон мачты/каретки вил вперед/назад α/β (º)	Остаточная грузоподъемность (кг)
DX	2000	145	1555	2670	6/12	3000
	2500	145	1805	3170	6/12	3000
	2700	145	1905	3370	6/12	3000
	3000	145	2055	3670	6/12	3000
	3300	145	2205	3970	6/12	3000
	3500	145	2305	4170	6/12	3000
	3600	145	2405	4270	6/12	3000
	3700	145	2455	4370	6/12	3000
	3800	145	2505	4470	6/12	3000
	4000	145	2655	4670	6/12	3000
	4300	145	2805	4970	6/6	2900
	4500	145	2905	5170	6/6	2850
	4800	145	3055	5470	6/6	2700
	5000	145	3155	5670	6/6	2550
	5500	145	3405	6170	3/6	2250
	6000	145	3655	6670	3/6	1550
DX (с функцией свободного подъема (FFL)	2500	1120	1880	3260	6/12	3000
	2700	1220	1980	3460	6/12	3000
	3000	1330	2090	3770	6/12	3000
	3300	1480	2240	4070	6/12	3000
	3600	1630	2390	4370	6/12	3000
	4000	1830	2590	4770	6/12	2850
TX (с функцией свободного подъема (FFL)	4000	1235	2005	4780	6/6	2700
	4300	1335	2095	5080	6/6	2550
	4500	1405	2175	5335	6/6	2400
	4800	1505	2275	5580	6/6	2250
	5000	1570	2340	5780	6/6	2100
	5500	1735	2505	6280	3/6	1650
	6000	1955	2725	6780	3/6	1200
	6500	2130	2900	7280	3/6	\
	7000	2335	3105	7780	3/6	\

CPCD35 раскрыть таблицу

Выгрузить в xlsx

	Высота подъема h₃ (мм)	Высота свободного подъема h₂ (мм)	Габаритная высота мачты минимальная h₁ (мм)	Габаритная высота мачты максимальная h₄ (мм)	Наклон мачты/каретки вил вперед/назад α/β (º)	Остаточная грузоподъемность (кг)
DX	2000	150	1670	2790	6/12	3500
	2500	150	1920	3290	6/12	3500
	2700	150	2020	3490	6/12	3500
	3000	150	2170	3790	6/12	3500
	3300	150	2320	4090	6/12	3500
	3500	150	2420	4290	6/12	3500
	3600	150	2470	4390	6/12	3500
	3700	150	2520	4490	6/12	3500
	3800	150	2570	4590	6/12	3500
	4000	150	2720	4790	6/12	3500
	4300	150	2870	5090	6/6	3250
	4500	150	2970	5290	6/6	3100
	4800	150	3120	5590	6/6	2900
	5000	150	3220	5790	6/6	2800
	5500	150	3470	6290	3/6	2350
	6000	150	3720	6790	3/6	1750
DX (с функцией свободного подъема (FFL)	2500	1140	1990	3355	6/12	3500
	2700	1240	2090	3555	6/12	3500
	3000	1340	2190	3845	6/12	3500
	3300	1540	2390	4155	6/12	3500
	3600	1700	2550	4455	6/12	3500
	4000	1900	2750	4855	6/12	3250
TX (с функцией свободного подъема (FFL)	4000	1260	2105	4855	6/6	3000
	4300	1360	2095	5155	6/6	2850
	4500	1430	2175	5355	6/6	2700
	4800	1530	2375	5655	6/6	2450
	5000	1595	2440	5855	6/6	2300
	5500	1760	2605	6355	3/6	1800
	6000	1925	2770	6855	3/6	1300
	6500	2155	3000	7355	3/6	\
	7000	2325	3170	7855	3/6	\

CPCD38 раскрыть таблицу

Выгрузить в xlsx

	Высота подъема h₃ (мм)	Высота свободного подъема h₂ (мм)	Габаритная высота мачты минимальная h₁ (мм)	Габаритная высота мачты максимальная h₄ (мм)	Наклон мачты/каретки вил вперед/назад α/β (º)	Остаточная грузоподъемность (кг)
DX	2000	150	1670	2790	6/12	3800
	2500	150	1920	3290	6/12	3800
	2700	150	2020	3490	6/12	3800
	3000	150	2170	3790	6/12	3800
	3300	150	2320	4090	6/12	3800
	3500	150	2420	4290	6/12	3800
	3600	150	2470	4390	6/12	3800
	3700	150	2520	4490	6/12	3800
	3800	150	2570	4590	6/12	3800
	4000	150	2720	4790	6/12	3800
	4300	150	2870	5090	6/6	3650
	4500	150	2970	5290	6/6	3350
	4800	150	3120	5590	6/6	3100
	5000	150	3220	5790	6/6	2850
	5500	150	3470	6290	3/6	2650
	6000	150	3720	6790	3/6	2200
DX (с функцией свободного подъема (FFL)	2500	1140	1990	3355	6/12	3800
	2700	1240	2090	3555	6/12	3800
	3000	1340	2190	3845	6/12	3800
	3300	1540	2390	4155	6/12	3800
	3600	1700	2550	4455	6/12	3700
	4000	1900	2750	4855	6/12	3550
TX (с функцией свободного подъема (FFL)	4000	1260	2105	4855	6/6	3200
	4300	1360	2095	5155	6/6	3200
	4500	1430	2175	5355	6/6	3100
	4800	1530	2375	5655	6/6	2800
	5000	1595	2440	5855	6/6	2600
	5500	1760	2605	6355	3/6	2050
	6000	1925	2770	6855	3/6	1550
	6500	2155	3000	7355	3/6	\
	7000	2325	3170	7855	3/6	\
