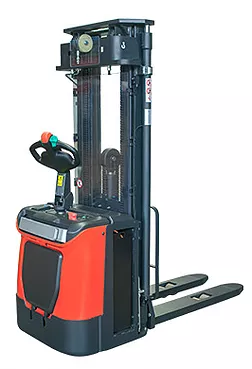

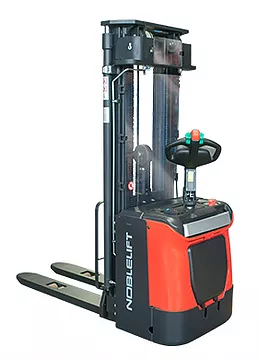

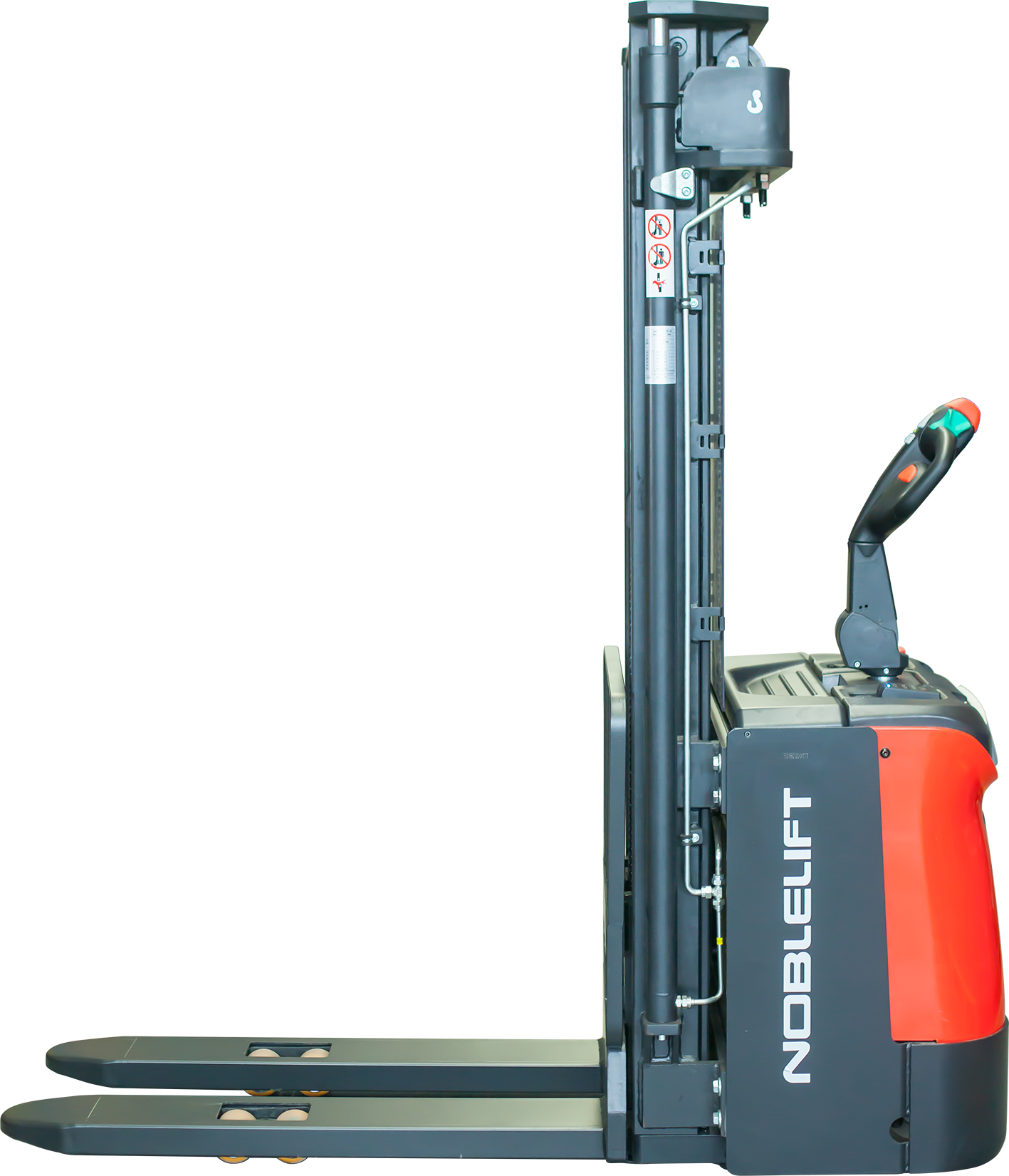

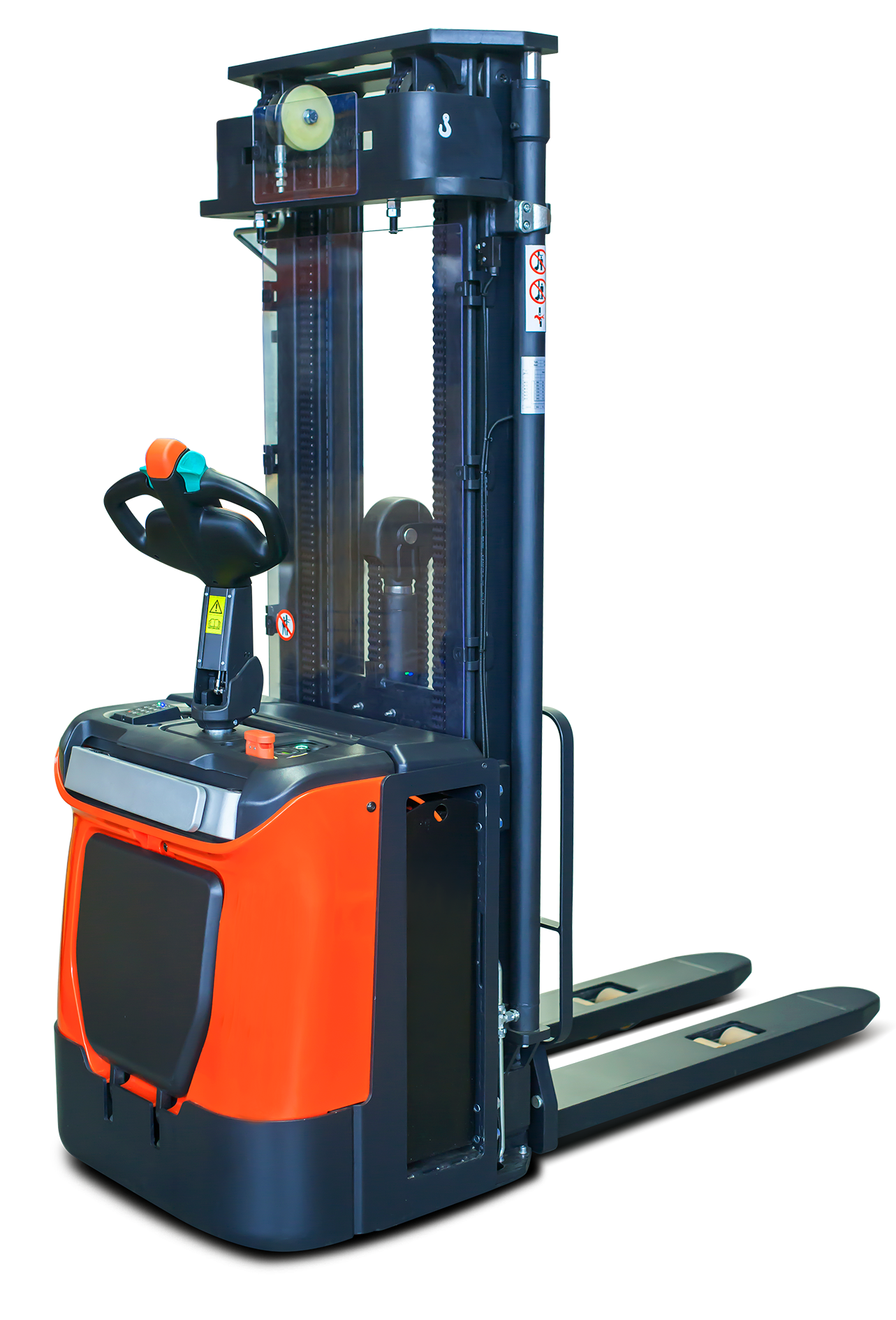

PS12N, PS16N, PS20N
Самоходные штабелеры профессионального модельного ряда PSxxN грузоподъемностью 1200 кг, 1600 кг и 2000 кг. Основные комплектующие техники данного модельного ряда произведены общемировыми лидерами в своих сегментах.
Штабелеры данной серии компактны и обладают малым радиусом разворота и высокой маневренностью, а также способны развивать скорость до 8 км/ч.
Штабелеры данного модельного ряда являются идеальным выбором для интенсивной эксплуатации. Высокая надежность ключевых систем и прочная конструкция являются залогом длительной и беспроблемной эксплуатации.
Штабелеры данной серии компактны и обладают малым радиусом разворота и высокой маневренностью, а также способны развивать скорость до 8 км/ч.
Штабелеры данного модельного ряда являются идеальным выбором для интенсивной эксплуатации. Высокая надежность ключевых систем и прочная конструкция являются залогом длительной и беспроблемной эксплуатации.
Характеристики
Стандартная комплектация для российского рынка включает:
- АС-двигатель хода Schabmuller
- Редуктор ZF
- Ведущее колесо Rader Vogel или Wicke
- Контроллер Zapi
- Электромагнитный тормоз Intorq
- Ручка управления Rema с технологией CAN-BUS
- Гидравлическая станция VIBO или HPI
- Автоматическое зарядное устройство
- Интегрированный дизайн платформы и поручней
- Переработанная система амортизации платформы
- Защитные поручни и откидная платформа оператора
- EPS — электрическое рулевое управление для PS20N
- Пластиковый масляный бак
- Металлическая крышка АКБ
Стандартная комплектация для российского рынка включает:
- АС-двигатель хода Schabmuller
- Редуктор ZF
- Ведущее колесо Rader Vogel или Wicke
- Контроллер Zapi
- Электромагнитный тормоз Intorq
- Ручка управления Rema с технологией CAN-BUS
- Гидравлическая станция VIBO или HPI
- Автоматическое зарядное устройство
- Интегрированный дизайн платформы и поручней
- Переработанная система амортизации платформы
- Защитные поручни и откидная платформа оператора
- EPS — электрическое рулевое управление для PS20N
- Пластиковый масляный бак
- Металлическая крышка АКБ
Опционально доступны:
- Боковая выемка батареи для PS 16N / PS 20N
- EPS — электрическое рулевое управление для PS16N
- Пропорциональный подъем
- Панель с PIN кодом
- Система автоматического долива воды Aquamatic
- Li-ion аккумулятор
- Встроенное зарядное устройство для PS12N / PS16N
- Защитная решетка на каретке вил

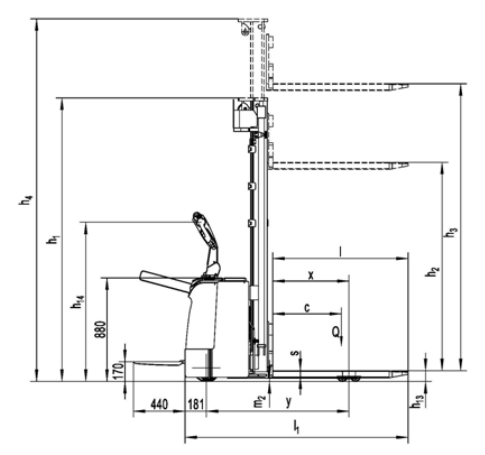

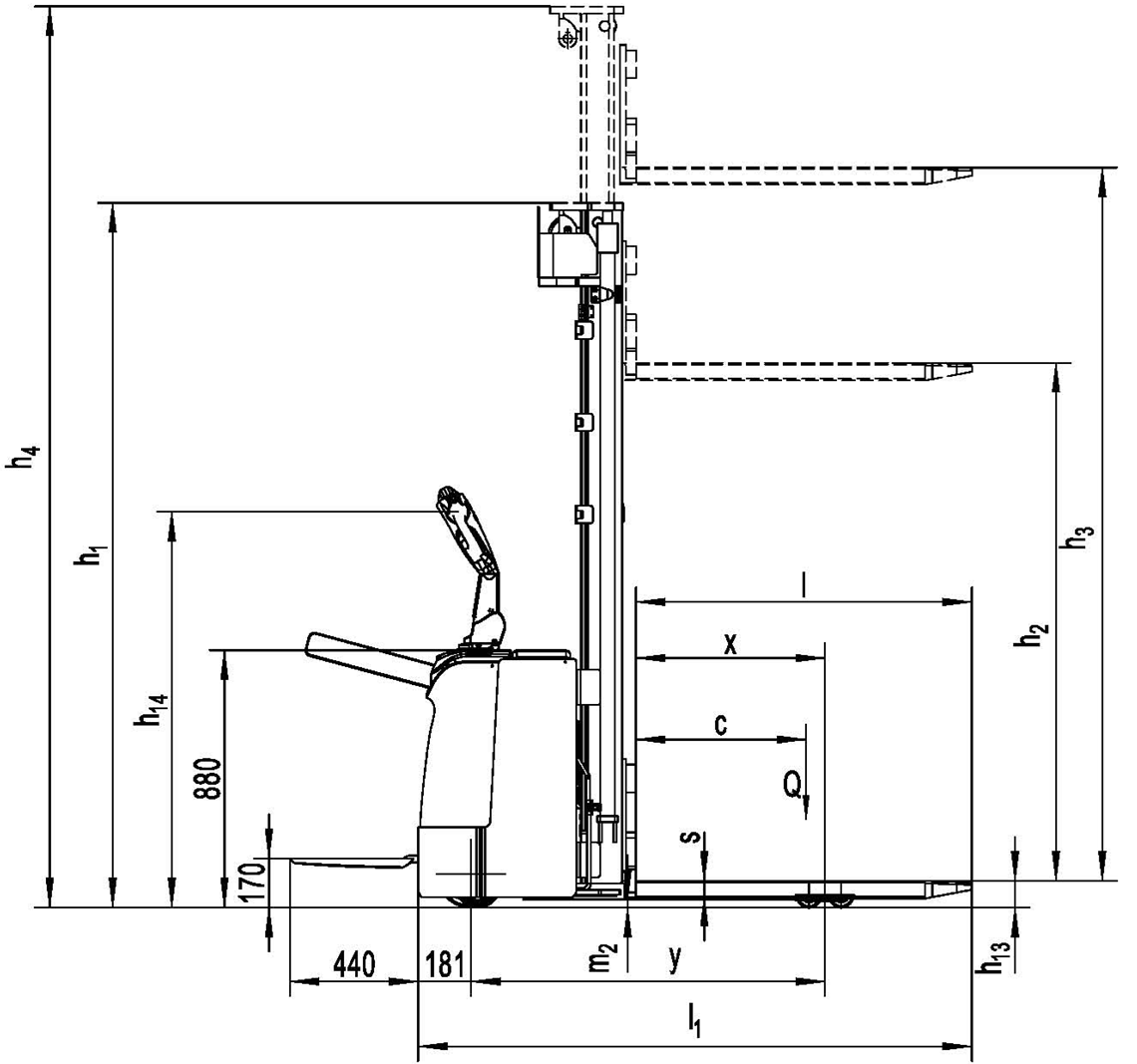

| Основные параметры | 1.2 | Модель | PS12N | PS16N | PS20N | |
| 1.3 | Привод: электрический (тип: аккумулятор, сеть,…), дизельный, бензиновый, газовый | Электрический (аккумулятор) | Электрический (аккумулятор) | Электрический (аккумулятор) | ||
| 1.4 | Положение оператора | Пеший/Стоя | Пеший/Стоя | Пеший/Стоя | ||
| 1.5 | Грузоподъемность | Q (кг) | 1200 | 1600 | 2000 | |
| 1.6 | Центр загрузки | c (мм) | 600 | 600 | 600 | |
| 1.8 | Расстояние от центра оси до вил | x (мм) | 647 | 647 | 647 | |
| 1.9 | Колесная база | y (мм) | 1167 | 1215 | 1327 | |
| Массы | 2.1 | Масса | кг | 1080 | 1380 | 1620 |
| 2.2 | Нагрузка на переднюю/заднюю ось с грузом | кг | 860/1420 | 1040/1940 | 1210/2410 | |
| 2.3 | Нагрузка на переднюю/заднюю ось без груза | кг | 780/320 | 940/440 | 1090/540 | |
| Колеса, ходовая часть | 3.1 | Тип колес | Полиуретан (PU) | Полиуретан (PU) | Полиуретан (PU) | |
| 3.2 | Размер передних (ведущих) колес | Ø230х70 | Ø230х70 | Ø230х70 | ||
| 3.3 | Размер задних колес | Ø84х70 | Ø84х70 | Ø84х70 | ||
| 3.4 | Дополнительные колеса | Ø150х54 | Ø150х54 | Ø150х54 | ||
| 3.5 | Количество колес спереди/сзади (х-ведущие) | 1х+1/4 | 1х+1/4 | 1х+1/4 | ||
| 3.6 | Колея передних колес | b10 (мм) | 510 | 510 | 510 | |
| 3.7 | Колея задних колес | b11 (мм) | 390 | 390 | 390 | |
| Размеры | 4.2 | Габаритная высота (min) | h1 (мм) | 2308 | 2408 | 2228 |
| 4.3 | Свободный подъем | h2 (мм) | 1760 | 1820 | 1520 | |
| 4.4 | Высота подъема | h3 (мм) | 3510 | 5410 | 4510 | |
| 4.5 | Габаритная высота (max) | h4 (мм) | 4080 | 5980 | 5200 | |
| 4.9 | Высота ручки (min/max) | h14 (мм) | 950/1350 | 950/1350 | 950/1350 | |
| 4.15 | Высота вил в нижнем положении | h13 (мм) | 90 | 90 | 90 | |
| 4.19 | Общая длина | l1 (мм) | 1855 * | 1896 * | 2025 * | |
| 4.20 | Длина до фронта вил | l2 (мм) | 705 * | 746 * | 875 * | |
| 4.21 | Общая ширина | b1 (мм) | 790 | 790 | 790 | |
| 4.22 | Размеры вил | s/e/l (мм) | 60/180/1150 | 60/180/1150 | 60/180/1150 | |
| 4.25 | Ширина установки вил | b5 (мм) | 570 | 570 | 570 | |
| 4.32 | Дорожный просвет в центре базы | m2 (мм) | 28 | 28 | 23 | |

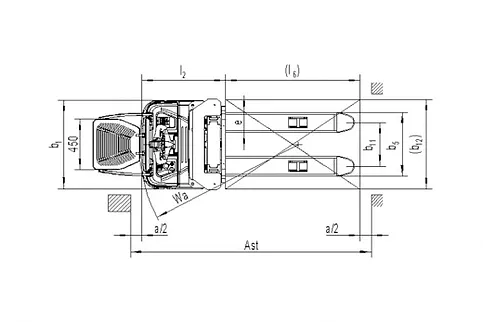

| 4.34 | Ширина прохода с паллетой 800×1200 | Ast (мм) | 2250 * | 2290 * | 2420 * | |
| 4.35 | Радиус разворота | Wa (мм) | 1380 * | 1420 * | 1550 * | |
| Характеристики | 5.1 | Скорость движения (с грузом/ без груза) | км/ч | 7,0/8,0 | 6,0/7,0 | 6,0/7,0 |
| 5.2 | Скорость подъема (с грузом/ без груза) | мм/с | 0,09/0,14 | 0,13/0,20 ** | 0,13/0,20 ** | |
| 5.3 | Скорость движения вил вниз (с грузом/ без груза) | мм/с | 0,25/0,20 | 0,28/0,23 ** | 0,28/0,23 ** | |
| 5.8 | Преодолимый уклон max (с грузом/ без груза) | % | 6/12 | 6/12 | 6/10 | |
| 5.10 | Тормозная система | Электромагнитный тормоз | Электромагнитный тормоз | Электромагнитный тормоз | ||
| Параметры электрической системы | 6.1 | Мощность двигателя движения | кВт | 1,4 | 1,4 | 1,4 |
| 6.2 | Мощность двигателя подъема | кВт | 1,5 | 3,2 ** | 3,2 ** | |
| 6.3 | Стандарт АКБ | 2VBS | 3VBS | 3PzS | ||
| 6.4 | Напряжение питания, номинальная емкость АКБ | В/ А∙ч | 24/ 180 | 24/ 270 | 24/ 350 | |
| 6.5 | Масса АКБ | кг | 175 | 230 | 288 | |
| 6.6 | Потребление энергии в соотв. с циклом VDI | кВт∙ч/ч | 0,95 | 1,34 | 1,70 | |
| Другое | 8.1 | Тип управления ходом | AC-speed control | AC-speed control | AC-speed control | |
| 8.4 | Уровень шума | дБ(А) | <70 | <70 | <70 |
* C опущенной платформой для оператора: + 440 мм
** Данные указаны для моделей с гидростанцией HPI с пропорциональным подъемом/спуском
Данные согласно VDI 2198. Производитель оставляет право вносить изменения в конструкцию техники.
Ознакомиться с разъяснениями по параметрам можно по ссылке.
PS12N
раскрыть таблицу
| Высота подъема h3 (мм) | Высота свободного подъема h2 (мм) | Габаритная высота мачты минимальная h1 (мм) | Высота вил максимальная h3 + h13 (мм) | Габаритная высота мачты максимальная h4 (мм) | |
|---|---|---|---|---|---|
| DX | 2810 | - | 1958 | 2900 | 3380 |
| 3110 | - | 2108 | 3200 | 3680 | |
| 3510 | - | 2308 | 3600 | 4080 | |
| DX (с функцией свободного подъема (FFL) | 2810 | 1410 | 1958 | 2900 | 3380 |
| 3110 | 1560 | 2108 | 3200 | 3680 | |
| 3510 | 1760 | 2308 | 3600 | 4080 | |
| TX (с функцией свободного подъема (FFL) | 3910 | 1320 | 1998 | 4000 | 4480 |
| 4210 | 1420 | 2008 | 4300 | 4780 | |
| 4510 | 1520 | 2108 | 4600 | 5080 |
PS16N
раскрыть таблицу
| Высота подъема h3 (мм) | Высота свободного подъема h2 (мм) | Габаритная высота мачты минимальная h1 (мм) | Высота вил максимальная h3 + h13 (мм) | Габаритная высота мачты максимальная h4 (мм) | |
|---|---|---|---|---|---|
| DX | 2810 | - | 1958 | 2900 | 3380 |
| 3110 | - | 2108 | 3200 | 3680 | |
| 3510 | - | 2308 | 3600 | 4080 | |
| DX (с функцией свободного подъема (FFL) | 2810 | 1410 | 1958 | 2900 | 3380 |
| 3110 | 1560 | 2108 | 3200 | 3680 | |
| 3510 | 1760 | 2308 | 3600 | 4080 | |
| TX | 4210 | - | 2008 | 4300 | 4780 |
| 4510 | - | 2108 | 4600 | 5080 | |
| TX (с функцией свободного подъема (FFL) | 3310 | 1120 | 1708 | 3400 | 3880 |
| 3910 | 1320 | 1908 | 4000 | 4480 | |
| 4210 | 1420 | 2008 | 4300 | 4780 | |
| 4510 | 1520 | 2108 | 4600 | 5080 | |
| 4910 | 1654 | 2241 | 5000 | 5480 | |
| 5210 | 1756 | 2343 | 5300 | 5780 | |
| 5410 | 1820 | 2408 | 5500 | 5980 |
PS20N
раскрыть таблицу
| Высота подъема h3 (мм) | Высота свободного подъема h2 (мм) | Габаритная высота мачты минимальная h1 (мм) | Высота вил максимальная h3 + h13 (мм) | Габаритная высота мачты максимальная h4 (мм) | |
|---|---|---|---|---|---|
| DX | 2810 | - | 2078 | 2900 | 3500 |
| 3110 | - | 2228 | 3200 | 3800 | |
| 3510 | - | 2428 | 3600 | 4200 | |
| DX (с функцией свободного подъема (FFL) | 2610 | 1310 | 1978 | 2700 | 3300 |
| 2810 | 1410 | 2078 | 2900 | 3500 | |
| 3110 | 1560 | 2228 | 3200 | 3800 | |
| 3510 | 1760 | 2428 | 3600 | 4200 | |
| TX | 4210 | - | 2128 | 4300 | 4900 |
| 4510 | - | 2228 | 4600 | 5200 | |
| TX (с функцией свободного подъема (FFL) | 3910 | 1310 | 1978 | 4000 | 4600 |
| 4210 | 1420 | 2128 | 4300 | 4900 | |
| 4510 | 1520 | 2228 | 4600 | 5200 | |
| 4910 | 1654 | 2363 | 5000 | 5600 | |
| 5410 | 1820 | 2528 | 5500 | 6100 |
