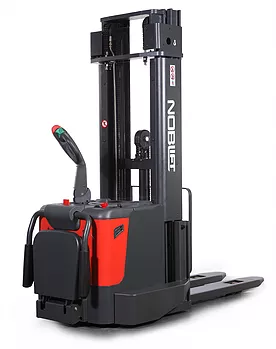

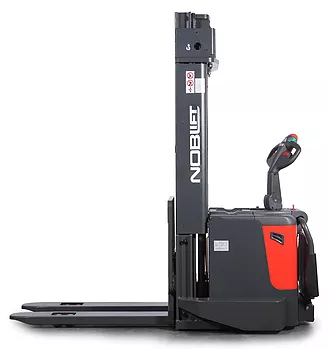

PS15 (5000), PS15SL (5000), PS 15 2900, PS 15SL 2900
Самоходные штабелеры грузоподъемностью 1500 кг.
Штабелеры данного модельного ряда подходят для интенсивной эксплуатации и высот штабелирования до 5500 мм с фиксированными вилами и 6000 мм с регулируемыми вилами.
Штабелеры данного модельного ряда подходят для интенсивной эксплуатации и высот штабелирования до 5500 мм с фиксированными вилами и 6000 мм с регулируемыми вилами.
Характеристики
Стандартная комплектация для российского рынка включает:
- АС-двигатель хода вертикального типа
- Контроллер Curtis

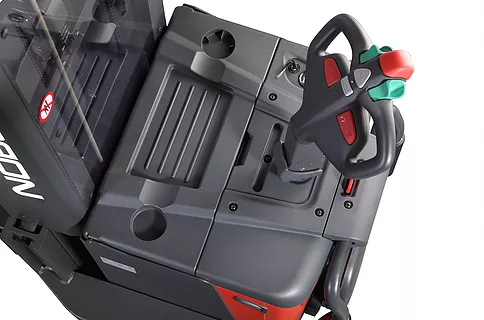

- Ручка управления Rema с технологией CAN-BUS
- Датчики Pepperl+Fuchs
- Съемная мачта
Стандартная комплектация для российского рынка включает:
- АС-двигатель хода вертикального типа
- Контроллер Curtis
- Ручка управления Rema с технологией CAN-BUS
- Датчики Pepperl+Fuchs
- Съемная мачта
Опционально доступны:
- Платформа оператора и поручни
- EPS — электрическое рулевое управление
- Пропорциональная гидравлика

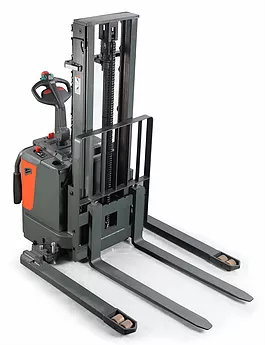

- Версия с регулируемыми вилами PS 15SL
| Основные параметры | 1.2 | Модель | PS15 (5000) | PS15SL (5000) | PS 15 2900 | PS 15SL 2900 | |
| 1.3 | Привод: электрический (тип: аккумулятор, сеть,…), дизельный, бензиновый, газовый | Электрический (аккумулятор) | Электрический (аккумулятор) | Электрический (аккумулятор) | Электрический (аккумулятор) | ||
| 1.4 | Положение оператора | Пеший | Пеший | Пеший | Пеший | ||
| 1.5 | Грузоподъемность | Q (кг) | 1500 | 1500 | 1500 | 1500 | |
| 1.6 | Центр загрузки | c (мм) | 600 | 600 | 600 | 600 | |
| 1.8 | Расстояние от центра оси до вил | x (мм) | 751 | 722 | 755 | 710 | |
| 1.9 | Колесная база | y (мм) | 1526 | 1527 | 1407 | 1393 | |
| Массы | 2.1 | Масса | кг | 1596 | 1702 | 1095 | 1270 |
| 2.2 | Нагрузка на переднюю/заднюю ось с грузом | кг | 1345/1663 | 1398/1716 | 1165/1430 | 1250/1520 | |
| 2.3 | Нагрузка на переднюю/заднюю ось без груза | кг | 955/553 | 1008/606 | 735/360 | 825/445 | |
| Колеса, ходовая часть | 3.1 | Тип колес | Полиуретан (PU) | Полиуретан (PU) | Полиуретан (PU) | Полиуретан (PU) | |
| 3.2 | Размер передних (ведущих) колес | Ø230х75 | Ø230х75 | Ø230х75 | Ø230х75 | ||
| 3.3 | Размер задних колес | Ø80х70 | Ø80х70 | Ø80х70 | Ø80х70 | ||
| 3.4 | Дополнительные колеса | Ø124х60 | Ø124х60 | Ø124х60 | Ø124х60 | ||
| 3.5 | Количество колес спереди/сзади (х-ведущие) | 1х+2/4 | 1х+2/4 | 1х+2/4 | 1х+2/4 | ||
| 3.6 | Колея передних колес | b10 (мм) | 766 | 766 | 570 | 570 | |
| 3.7 | Колея задних колес | b11 (мм) | 390 | 1089-1389 | 390 | 1089-1389 | |
| Размеры | 4.2 | Габаритная высота (min) | h1 (мм) | 2220 | 2220 | 1950 | 1950 |
| 4.3 | Свободный подъем | h2 (мм) | 1660 | 1660 | 150 | 150 | |
| 4.4 | Высота подъема | h3 (мм) | 4915 | 4950 | 2815 | 2850 | |
| 4.5 | Габаритная высота (max) | h4 (мм) | 5520 | 5520 | 3370 | 3370 | |
| 4.9 | Высота ручки (min/max) | h14 (мм) | 1370/945 | 1370/945 | 1370/945 | 1370/945 | |
| 4.15 | Высота вил в нижнем положении | h13 (мм) | 85 | 50 | 85 | 50 | |
| 4.19 | Общая длина | l1 (мм) | 2110 | 2140 | 1987 | 2019 | |
| 4.20 | Длина до фронта вил | l2 (мм) | 960 | 990 | 837 | 869 | |
| 4.21 | Общая ширина | b1 (мм) | 1000 | 1000 | 795 | 795 | |
| 4.22 | Размеры вил | s/e/l (мм) | 60/180/1150 | 35/100/1150 | 60/180/1150 | 35/100/1150 | |
| 4.25 | Ширина установки вил | b5 (мм) | 570 | 200-720 | 570 | 200-720 | |
| 4.32 | Дорожный просвет в центре базы | m2 (мм) | 25 | 25 | 25 | 25 | |
| 4.34 | Ширина прохода с паллетой 800×1200 | Ast (мм) | 2519 | 2542 | 2397 | 2418 | |
| 4.35 | Радиус разворота | Wa (мм) | 1717 | 1718 | 1598 | 1585 | |
| Характеристики | 5.1 | Скорость движения (с грузом/ без груза) | км/ч | 6,0/6,0 | 6,0/6,0 | 6,0/6,0 | 6,0/6,0 |
| 5.2 | Скорость подъема (с грузом/ без груза) | мм/с | 140/212 | 141/212 | 82/152 | 82/152 | |
| 5.3 | Скорость движения вил вниз (с грузом/ без груза) | мм/с | 196/178 | 196/178 | 108/95 | 108/95 | |
| 5.8 | Преодолимый уклон max (с грузом/ без груза) | % | 6/12 | 6/12 | 6/12 | 6/12 | |
| 5.10 | Тормозная система | Электромагнитный тормоз | Электромагнитный тормоз | Электромагнитный тормоз | Электромагнитный тормоз | ||
| Параметры электрической системы | 6.1 | Мощность двигателя движения | кВт | 1,3 | 1,3 | 1,3 | 1,3 |
| 6.2 | Мощность двигателя подъема | кВт | 3,0 | 3,0 | 2,2 | 2,2 | |
| 6.3 | Стандарт АКБ | В, 3PzS | В, 3PzS | B, 2PzS | B, 2PzS | ||
| 6.4 | Напряжение питания, номинальная емкость АКБ | В/ А∙ч | 24/ 350 | 24/ 350 | 24/ 210 | 24/ 210 | |
| 6.5 | Масса АКБ | кг | 288 | 288 | 217 | 217 | |
| 6.6 | Потребление энергии в соотв. с циклом VDI | кВт∙ч/ч | 2,36 | 2,36 | 2,36 | 2,36 | |
| Другое | 8.1 | Тип управления ходом | AC | AC | AC | AC | |
| 8.4 | Уровень шума | дБ(А) | 69 | 69 | 69 | 69 |
Данные согласно VDI 2198. Производитель оставляет право вносить изменения в конструкцию техники.
Ознакомиться с разъяснениями по параметрам можно по ссылке.
PS15 (5000)
раскрыть таблицу
| Высота подъема h3 (мм) | Высота свободного подъема h2 (мм) | Габаритная высота мачты минимальная h1 (мм) | Высота вил максимальная h3 + h13 (мм) | Габаритная высота мачты максимальная h4 (мм) | |
|---|---|---|---|---|---|
| DX | 2815 | 150 | 1950 | 2900 | 3370 |
| 3115 | 150 | 2100 | 3200 | 3670 | |
| 3515 | 150 | 2300 | 3600 | 4070 | |
| 3915 | 150 | 2500 | 4000 | 4470 | |
| DX (с функцией свободного подъема (FFL) | 2815 | 1480 | 1950 | 2900 | 3370 |
| 3515 | 1830 | 2300 | 3600 | 4070 | |
| TX (с функцией свободного подъема (FFL) | 4215 | 1420 | 1980 | 4300 | 4865 |
| 4515 | 1520 | 2080 | 4600 | 5115 | |
| 4915 | 1660 | 2220 | 5000 | 5520 | |
| 5415 | 1875 | 2475 | 5500 | 6060 |
PS15SL (5000)
раскрыть таблицу
| Высота подъема h3 (мм) | Высота свободного подъема h2 (мм) | Габаритная высота мачты минимальная h1 (мм) | Высота вил максимальная h3 + h13 (мм) | Габаритная высота мачты максимальная h4 (мм) | |
|---|---|---|---|---|---|
| DX | 2850 | 150 | 1950 | 2900 | 3370 |
| 3150 | 150 | 2100 | 3200 | 3670 | |
| 3550 | 150 | 2300 | 3600 | 4070 | |
| 3950 | 150 | 2500 | 4000 | 4470 | |
| DX (с функцией свободного подъема (FFL) | 2850 | 1480 | 1950 | 2900 | 3370 |
| 3550 | 1830 | 2300 | 3600 | 4070 | |
| TX (с функцией свободного подъема (FFL) | 4250 | 1420 | 1980 | 4300 | 4865 |
| 4550 | 1520 | 2080 | 4600 | 5115 | |
| 4950 | 1660 | 2220 | 5000 | 5520 | |
| 5450 | 1875 | 2475 | 5500 | 6060 | |
| 5950 | 2100 | 2740 | 6000 | 6600 |
PS 15 2900
раскрыть таблицу
| Высота подъема h3 (мм) | Высота свободного подъема h2 (мм) | Габаритная высота мачты минимальная h1 (мм) | Высота вил максимальная h3 + h13 (мм) | Габаритная высота мачты максимальная h4 (мм) | |
|---|---|---|---|---|---|
| DX | 2815 | 150 | 1950 | 2900 | 3370 |
| 3115 | 150 | 2100 | 3200 | 3670 | |
| 3515 | 150 | 2300 | 3600 | 4070 | |
| 3915 | 150 | 2500 | 4000 | 4470 | |
| DX (с функцией свободного подъема (FFL) | 2815 | 1480 | 1950 | 2900 | 3370 |
| 3515 | 1830 | 2300 | 3600 | 4070 | |
| TX (с функцией свободного подъема (FFL) | 4215 | 1420 | 1980 | 4300 | 4865 |
| 4515 | 1520 | 2080 | 4600 | 5115 | |
| 4915 | 1660 | 2220 | 5000 | 5520 | |
| 5415 | 1875 | 2475 | 5500 | 6060 |
PS 15SL 2900
раскрыть таблицу
| Высота подъема h3 (мм) | Высота свободного подъема h2 (мм) | Габаритная высота мачты минимальная h1 (мм) | Высота вил максимальная h3 + h13 (мм) | Габаритная высота мачты максимальная h4 (мм) | |
|---|---|---|---|---|---|
| DX | 2850 | 150 | 1950 | 2900 | 3370 |
| 3150 | 150 | 2100 | 3200 | 3670 | |
| 3550 | 150 | 2300 | 3600 | 4070 | |
| 3950 | 150 | 2500 | 4000 | 4470 | |
| DX (с функцией свободного подъема (FFL) | 2850 | 1480 | 1950 | 2900 | 3370 |
| 3550 | 1830 | 2300 | 3600 | 4070 | |
| TX (с функцией свободного подъема (FFL) | 4250 | 1420 | 1980 | 4300 | 4865 |
| 4550 | 1520 | 2080 | 4600 | 5115 | |
| 4950 | 1660 | 2220 | 5000 | 5520 | |
| 5450 | 1875 | 2475 | 5500 | 6060 | |
| 5950 | 2100 | 2740 | 6000 | 6600 |
