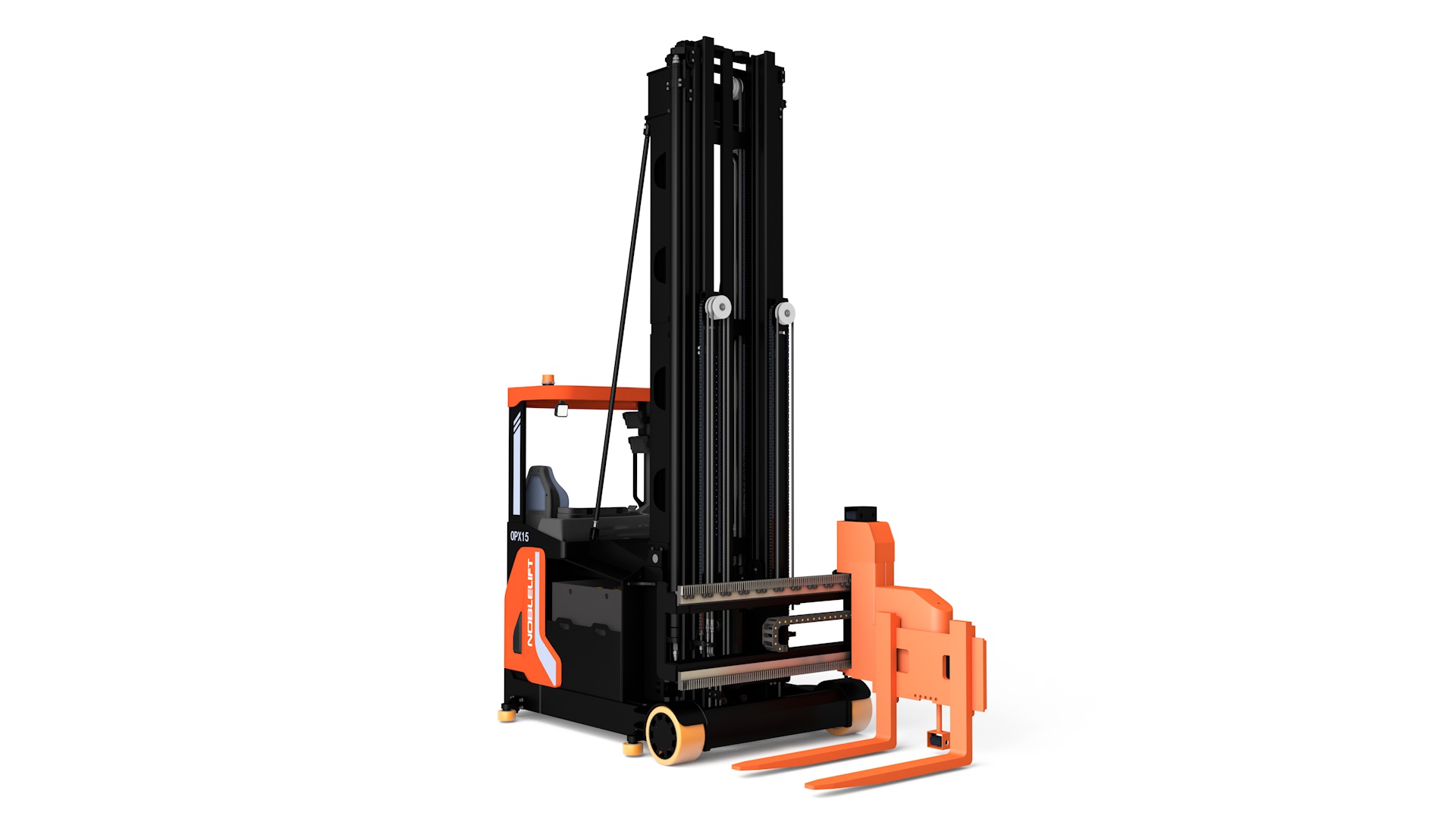

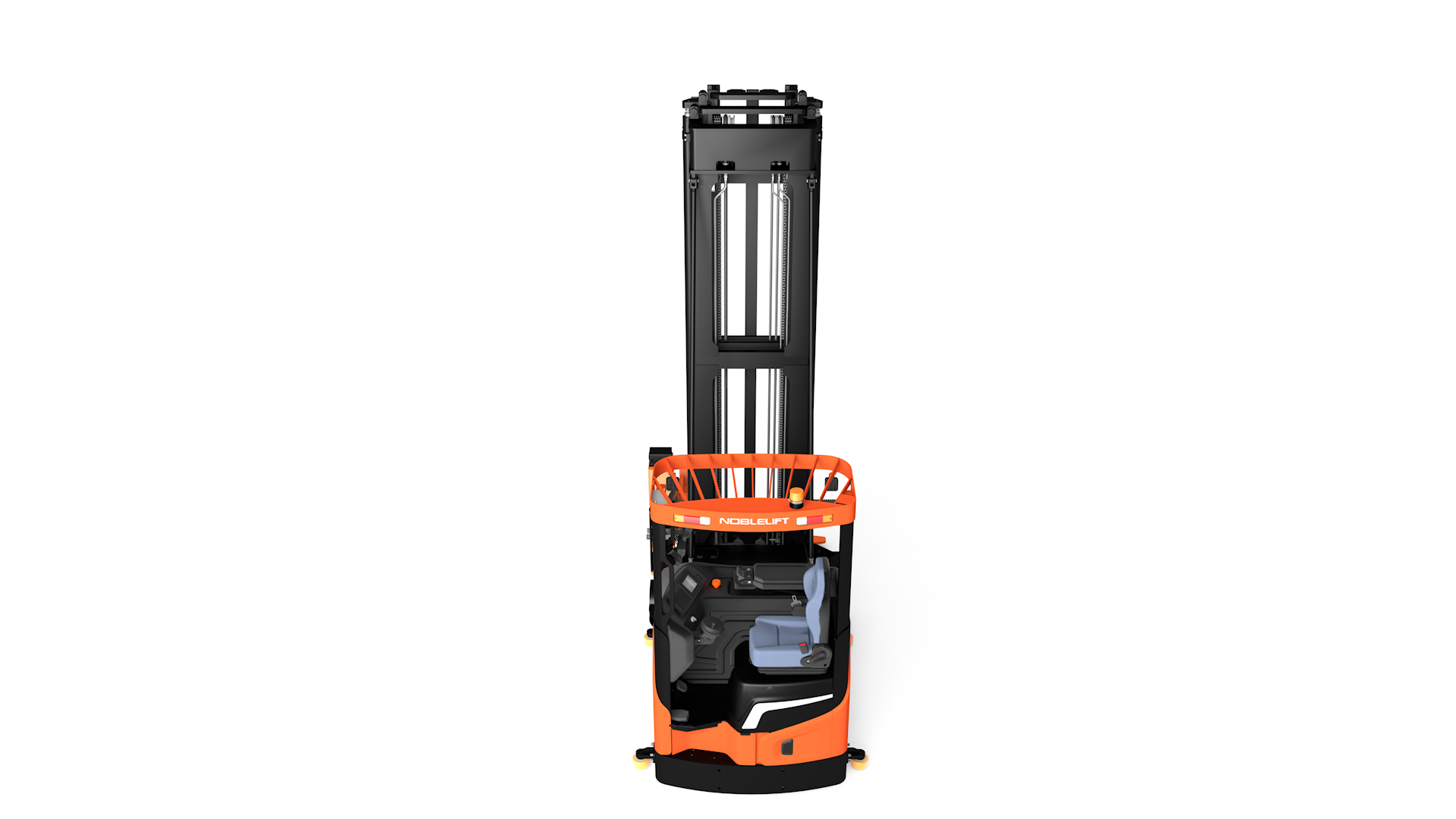

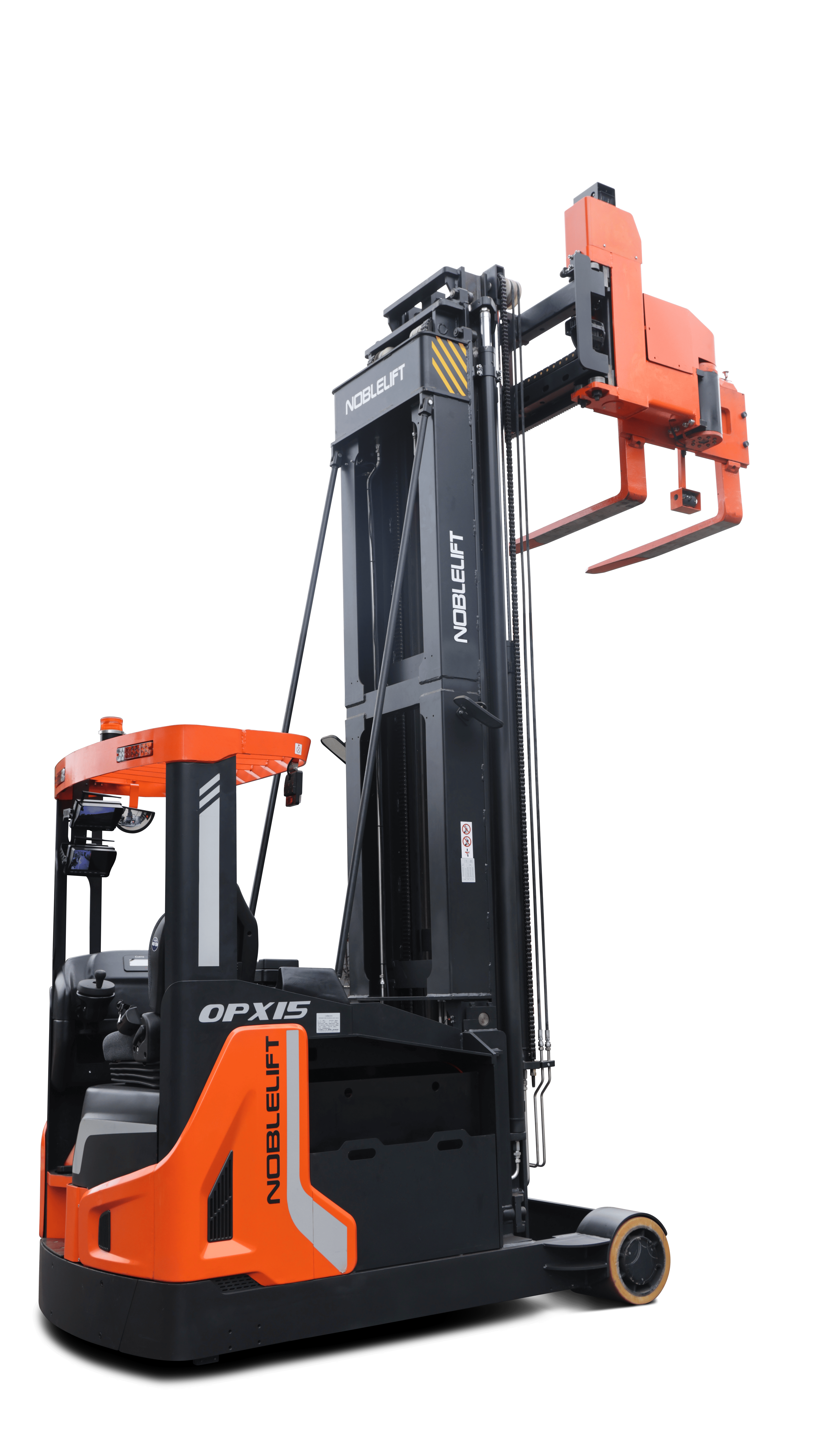

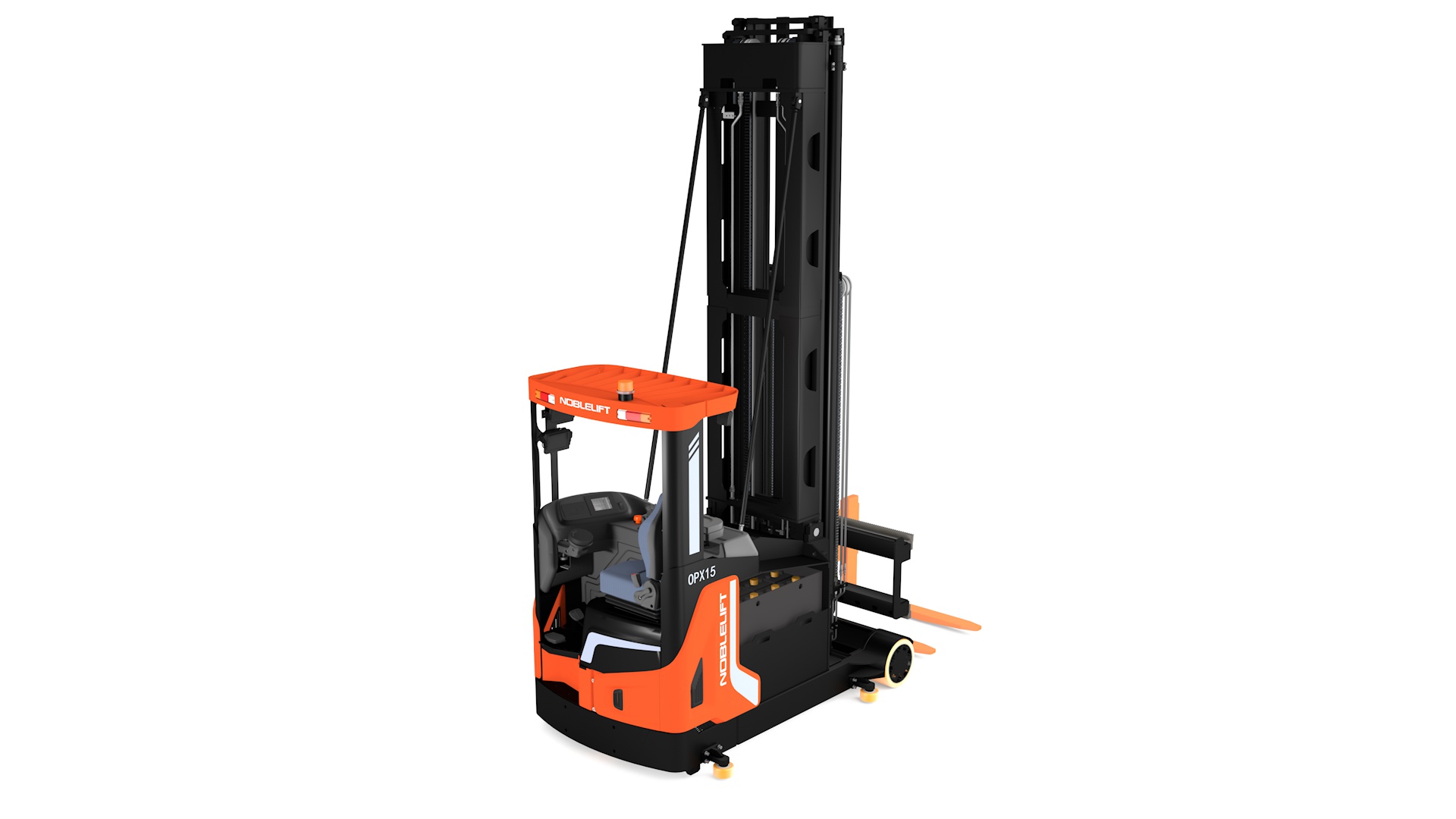

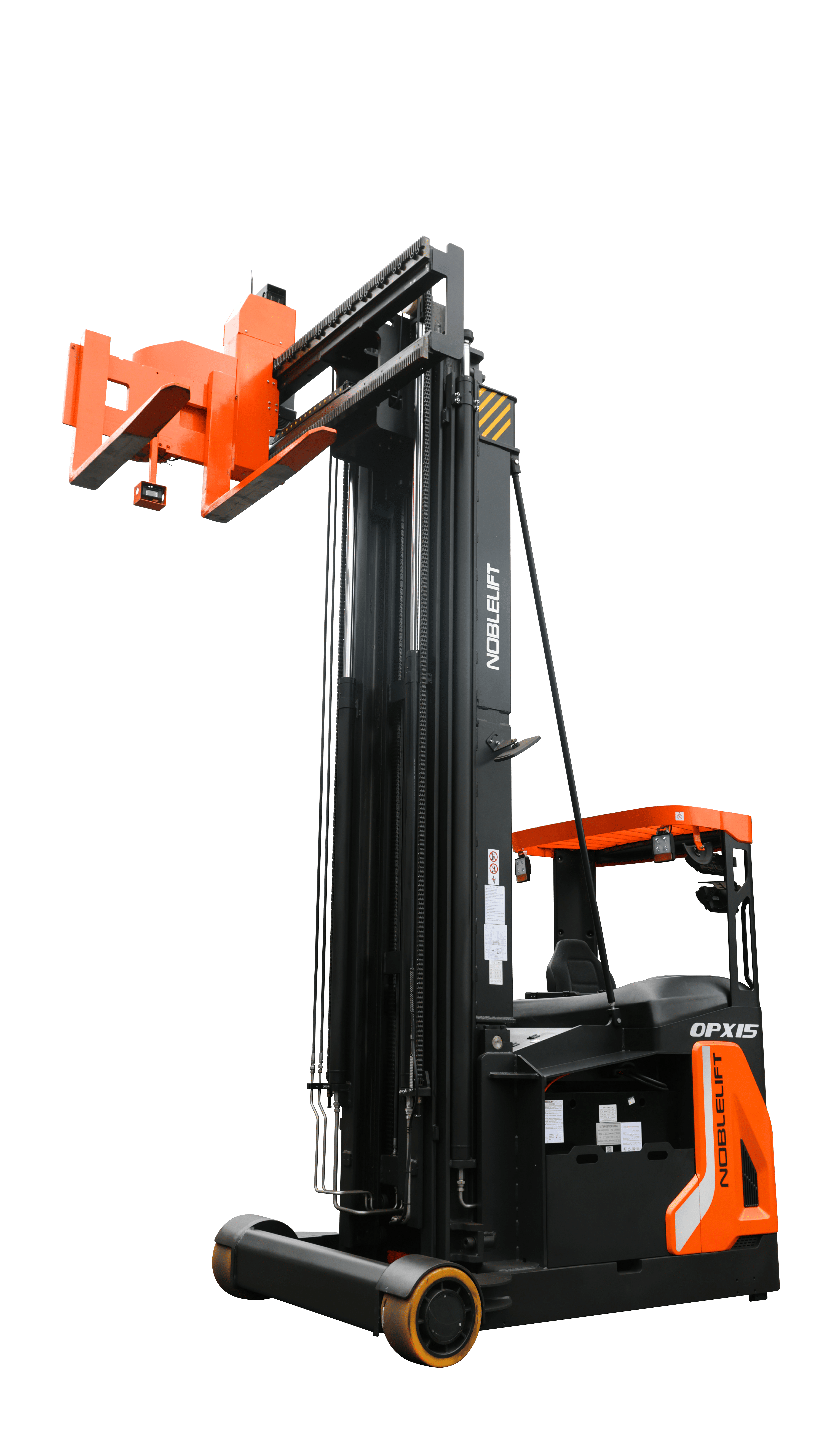

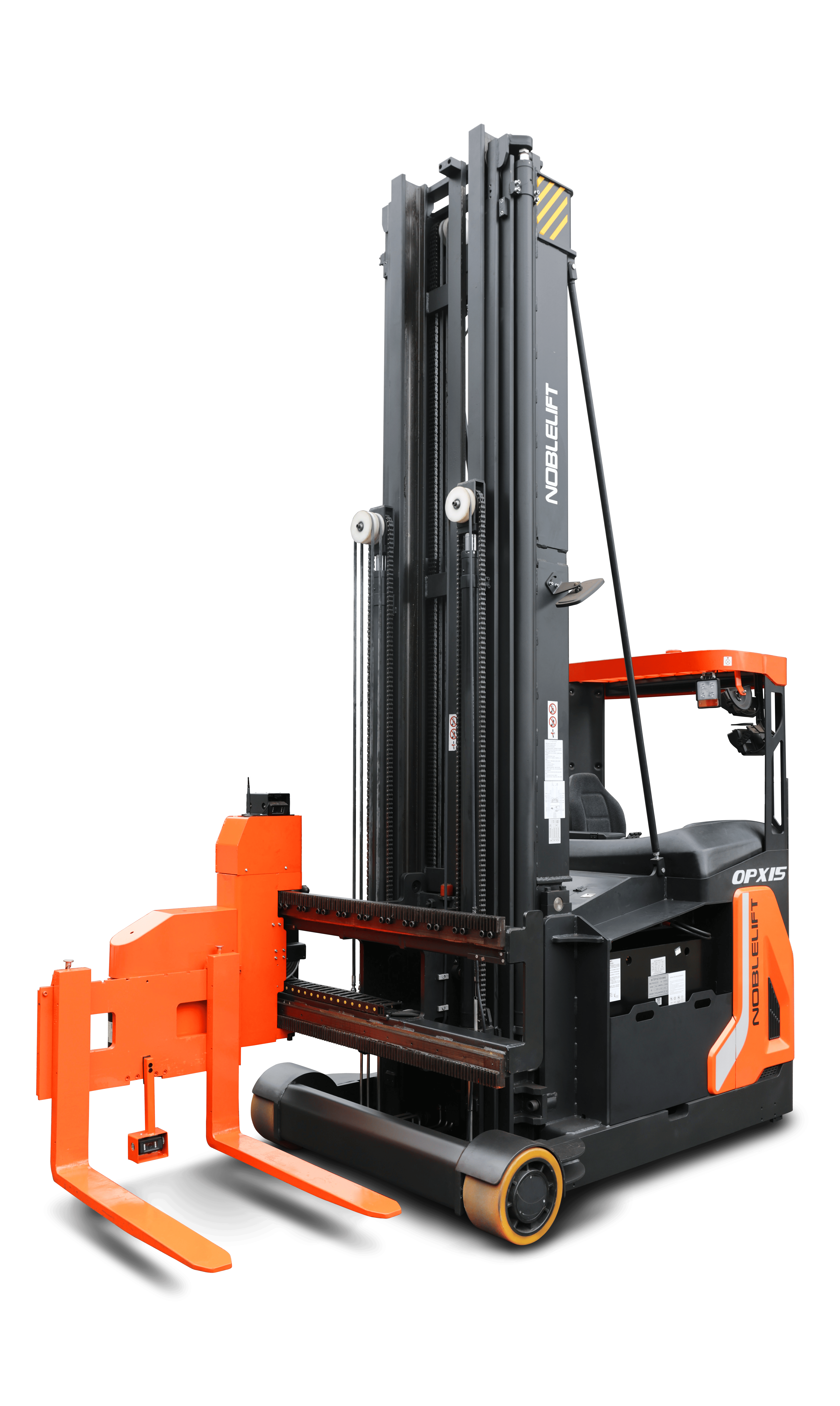

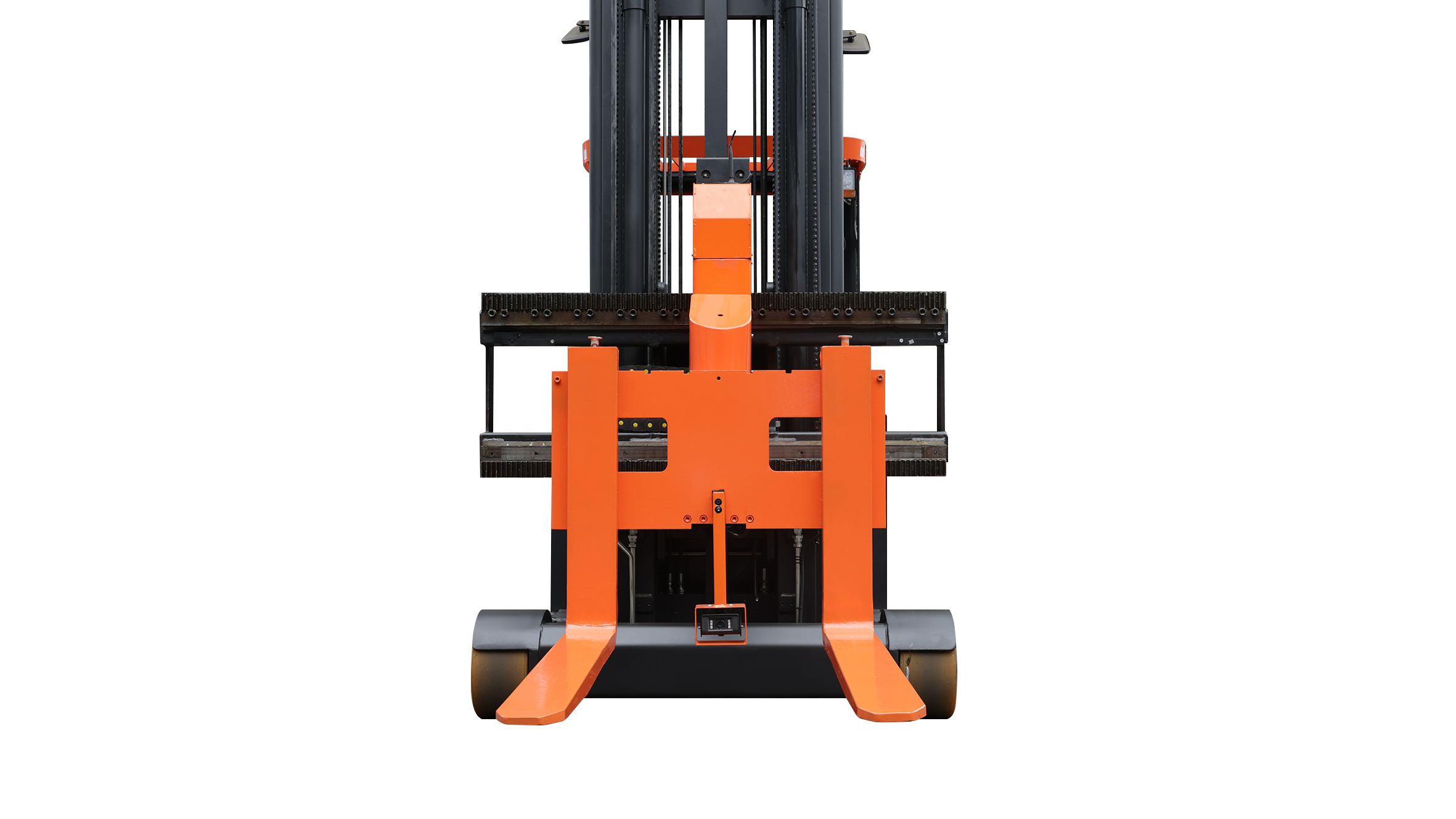

OPX15
Серия узкопроходных высотных штабелеров грузоподъемностью 1500 кг и доступными высотами подъема до 13 метров, предназначенных для погрузки, разгрузки и укладки паллетированных грузов в узких проходах. Это ваш идеальный выбор для хранения крупногабаритных грузов с максимальной производительностью на складах высокой плотности.
Характеристики
Стандартная комплектация для российского рынка включает:
- АС двигатели передвижения и гидравлики

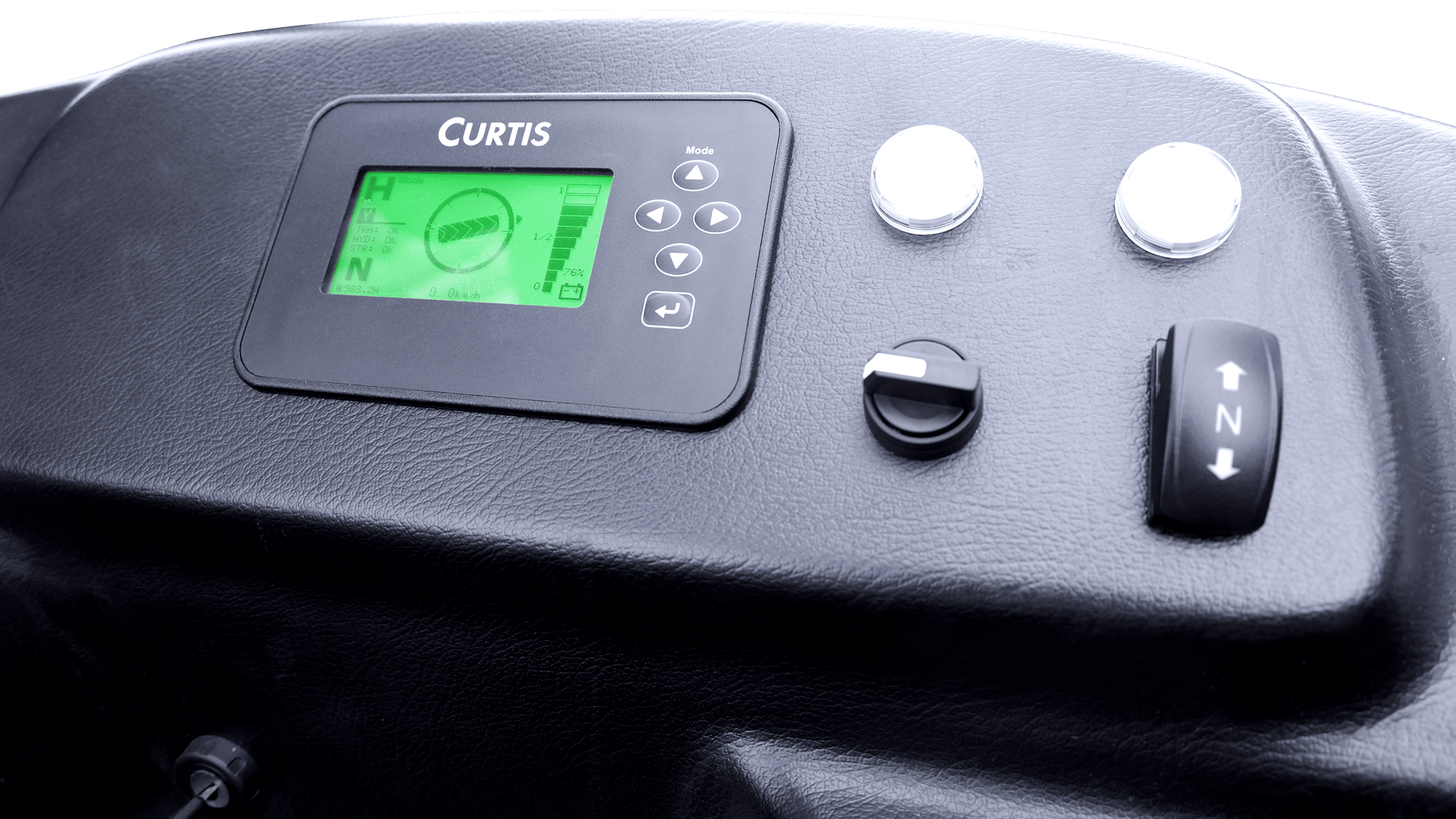

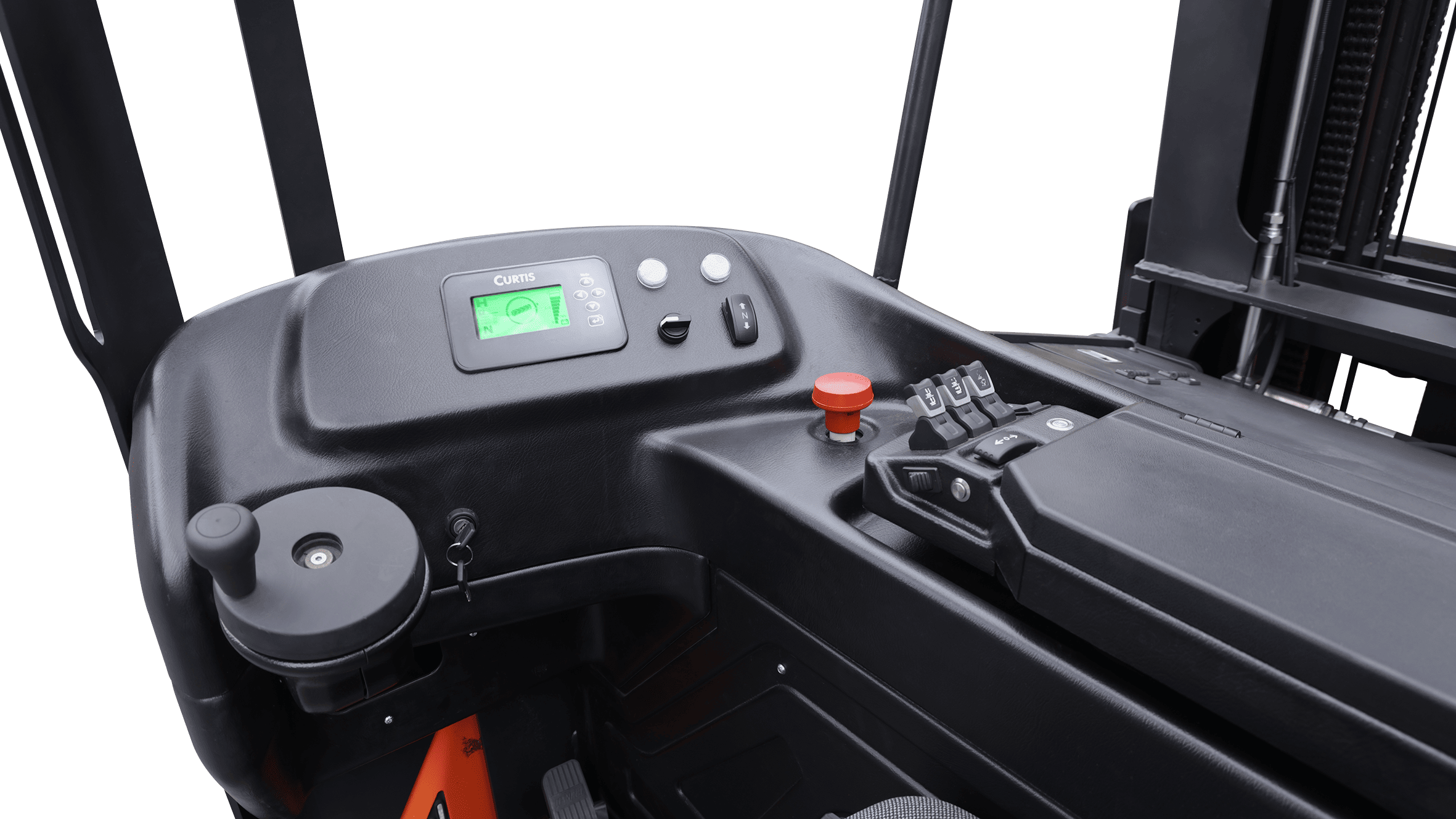

- Контроллеры Curtis с информационной панелью, отображающей статус штабелера, положение рулевого колеса, направление движения, время наработки в моточасах и уровень заряда АКБ
- Управление гидравликой при помощи Fingertip манипуляторов
- Класс каретки: 2А
Стандартная комплектация для российского рынка включает:
- АС двигатели передвижения и гидравлики
- Контроллеры Curtis с информационной панелью, отображающей статус штабелера, положение рулевого колеса, направление движения, время наработки в моточасах и уровень заряда АКБ
- Управление гидравликой при помощи Fingertip манипуляторов
- Класс каретки: 2А
Опционально доступны:
| Основные параметры | 1.2 | Модель | OPX15 | |
| 1.3 | Привод: электрический (тип: аккумулятор, сеть,…), дизельный, бензиновый, газовый | Электрический (аккумулятор) | ||
| 1.4 | Положение оператора | Сидя, трехсторонняя обработка грузов | ||
| 1.5 | Грузоподъемность | Q (кг) | 1500 | |
| 1.6 | Центр загрузки | c (мм) | 600 | |
| 1.8 | Расстояние от центра оси до вил | x (мм) | 146 | |
| 1.9 | Колесная база | y (мм) | 1820 | |
| 1.10 | Вынос от центра оси ведущего колеса | z (мм) | 255 | |
| Массы | 2.1 | Масса | кг | 6680 |
| 2.2 | Нагрузка на переднюю/заднюю ось с грузом | кг | 5890/2290 | |
| 2.3 | Нагрузка на переднюю/заднюю ось без груза | кг | 3860/2820 | |
| Колеса, ходовая часть | 3.1 | Тип колес | Полиуретан (PU) | |
| 3.2 | Размер передних (ведущих) колес | Ø400×152 | ||
| 3.3 | Размер задних колес | Ø330×178 | ||
| 3.5 | Количество колес спереди/сзади (х-ведущие) | 1x/2 | ||
| 3.6 | Колея передних колес | b10 (мм) | 1342 | |
| 3.7 | Колея задних колес | b11 (мм) | 1342 | |
| Размеры | 4.2 | Габаритная высота (min) | h1 (мм) | 2950/3280/3620/3950/4280/4610/5447 |
| 4.3 | Свободный подъем | h2 (мм) | 1680/2010/2350/2680/3010/3340/4177 | |
| 4.4 | Высота подъема | h3 (мм) | 5500/6500/7500/8500/9500/10500/13000 | |
| 4.5 | Габаритная высота (max) | h4 (мм) | 6770/7770/8770/9770/10770/11100/14270 | |
| 4.7 | Высота по защитному ограждению (кабине) | h6 (мм) | 2200 | |
| 4.8 | Высота сиденья | h7 (мм) | 1120 | |
| 4.10 | Высота опорных консолей | h8 (мм) | 270 | |
| 4.19 | Общая длина | l1 (мм) | 3306 | |
| 4.20 | Длина до фронта вил | l2 (мм) | 3060 | |
| 4.21 | Общая ширина | b1 (мм) | 1270/1520 | |
| 4.22 | Размеры вил | s/e/l (мм) | 50/125/1150 | |
| 4.24 | Ширина каретки вил | b3 (мм) | 860 | |
| 4.25 | Ширина установки вил | b5 (мм) | 260/830 | |
| 4.26 | Расстояние между опорными консолями | b6 (мм) | 1600 | |
| 4.31 | Дорожный просвет под мачтой | m1 (мм) | 75 | |
| 4.32 | Дорожный просвет в центре базы | m2 (мм) | 75 | |
| 4.34 | Ширина прохода с паллетой 800×1200 | Ast (мм) | 1700 | |
| 4.35 | Радиус разворота | Wa (мм) | 2100 | |
| 4.42 | Ширина паллета | b12(мм) | 1200 | |
| 4.43 | Длина паллета | l6 (мм) | 800/ 1200 | |
| Характеристики | 5.1 | Скорость движения (с грузом/ без груза) | км/ч | 8/8,5 |
| 5.2 | Скорость подъема (с грузом/ без груза) | мм/с | 200/300 | |
| 5.3 | Скорость движения вил вниз (с грузом/ без груза) | мм/с | 400/300 | |
| 5.4 | Скорость выдвижения мачты (с грузом/ без груза) | м/с | 150/150 | |
| 5.10 | Тормозная система | Электромагнитный тормоз на ведущем колесе, гидравлические тормоза опорных колес | ||
| Параметры электрической системы | 6.1 | Мощность двигателя движения | кВт | 7 |
| 6.2 | Мощность двигателя подъема | кВт | 12,5 | |
| 6.3 | Стандарт АКБ | 9PzS900 * | ||
| 6.4 | Напряжение питания, номинальная емкость АКБ | В/ А∙ч | 48/ 900 * | |
| 6.5 | Масса АКБ | кг | 1550 | |
| Другое | 8.1 | Тип управления ходом | AC | |
| 8.4 | Уровень шума | дБ(А) | <70 |
* Опционально доступна установка литий-ионной АКБ: 48V600AH1HR, 48 В/ 600 А∙ч
Данные согласно VDI 2198. Производитель оставляет право вносить изменения в конструкцию техники.
