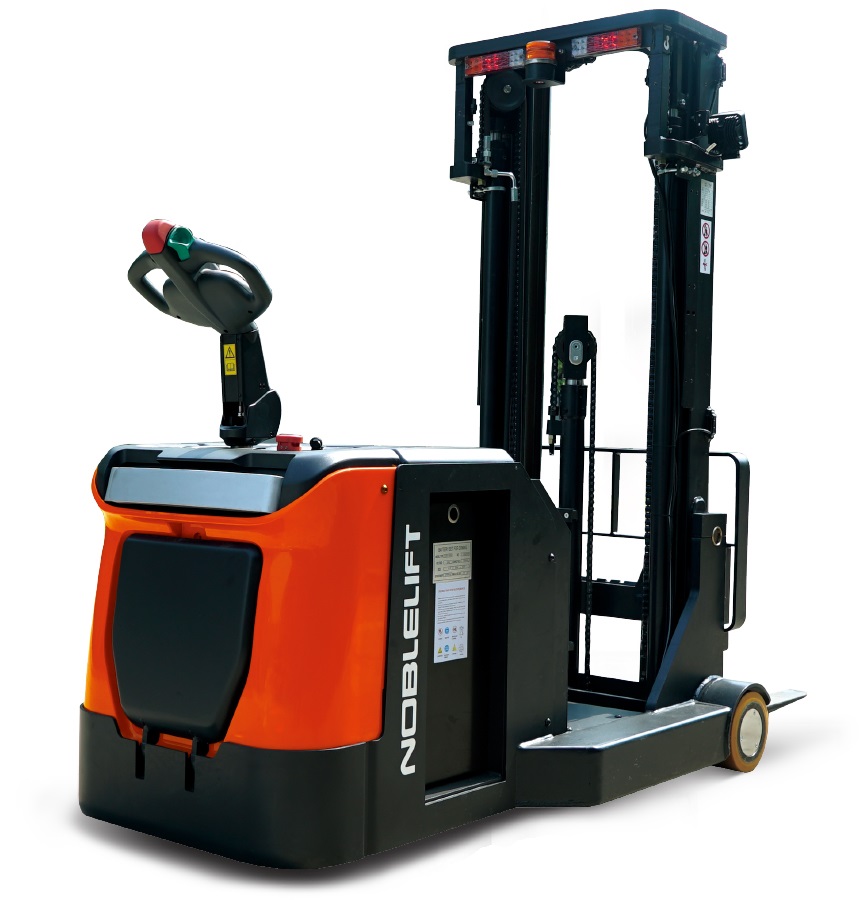

PS12CB, PS16CB, PS18CB
Самоходные противовесные штабелеры модельного ряда PSxxCB грузоподъемностью 1200 кг, 1600 кг и 1800 кг. Основные комплектующие техники данного модельного ряда произведены общемировыми лидерами в своих сегментах.
Штабелеры данной серии компактны и обладают малым радиусом разворота и высокой маневренностью, а также способны развивать скорость до 8 км/ч.
Противовесные штабелеры данного модельного ряда являются идеальным выбором для интенсивной эксплуатации. Высокая надежность ключевых систем и прочная конструкция являются залогом длительной и беспроблемной эксплуатации.
Штабелеры данной серии компактны и обладают малым радиусом разворота и высокой маневренностью, а также способны развивать скорость до 8 км/ч.
Противовесные штабелеры данного модельного ряда являются идеальным выбором для интенсивной эксплуатации. Высокая надежность ключевых систем и прочная конструкция являются залогом длительной и беспроблемной эксплуатации.
Характеристики
Стандартная комплектация для российского рынка включает:

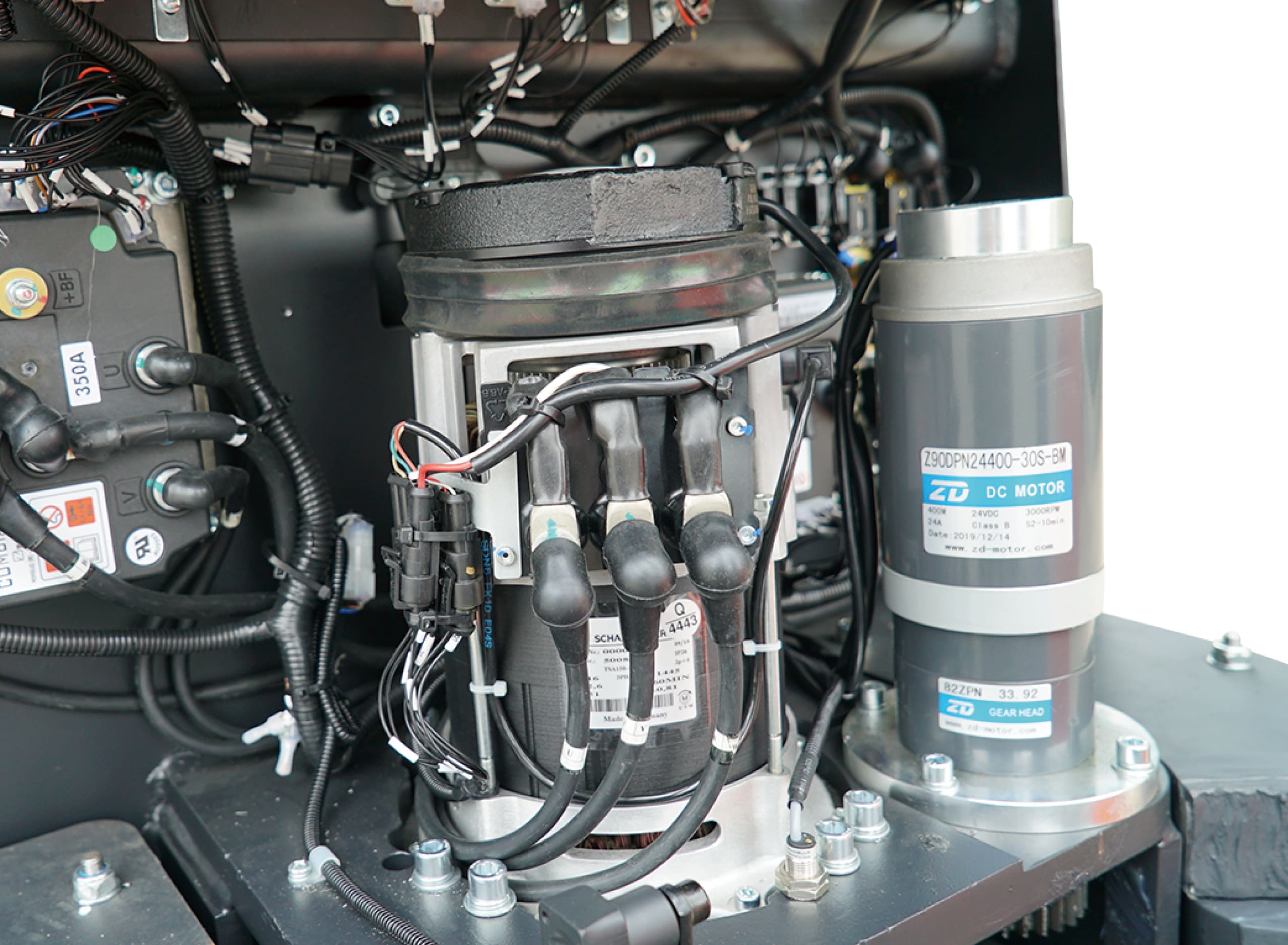

- АС-двигатель хода Schabmuller
- Редуктор Kordel
- Ведущее колесо Rader Vogel или Wicke

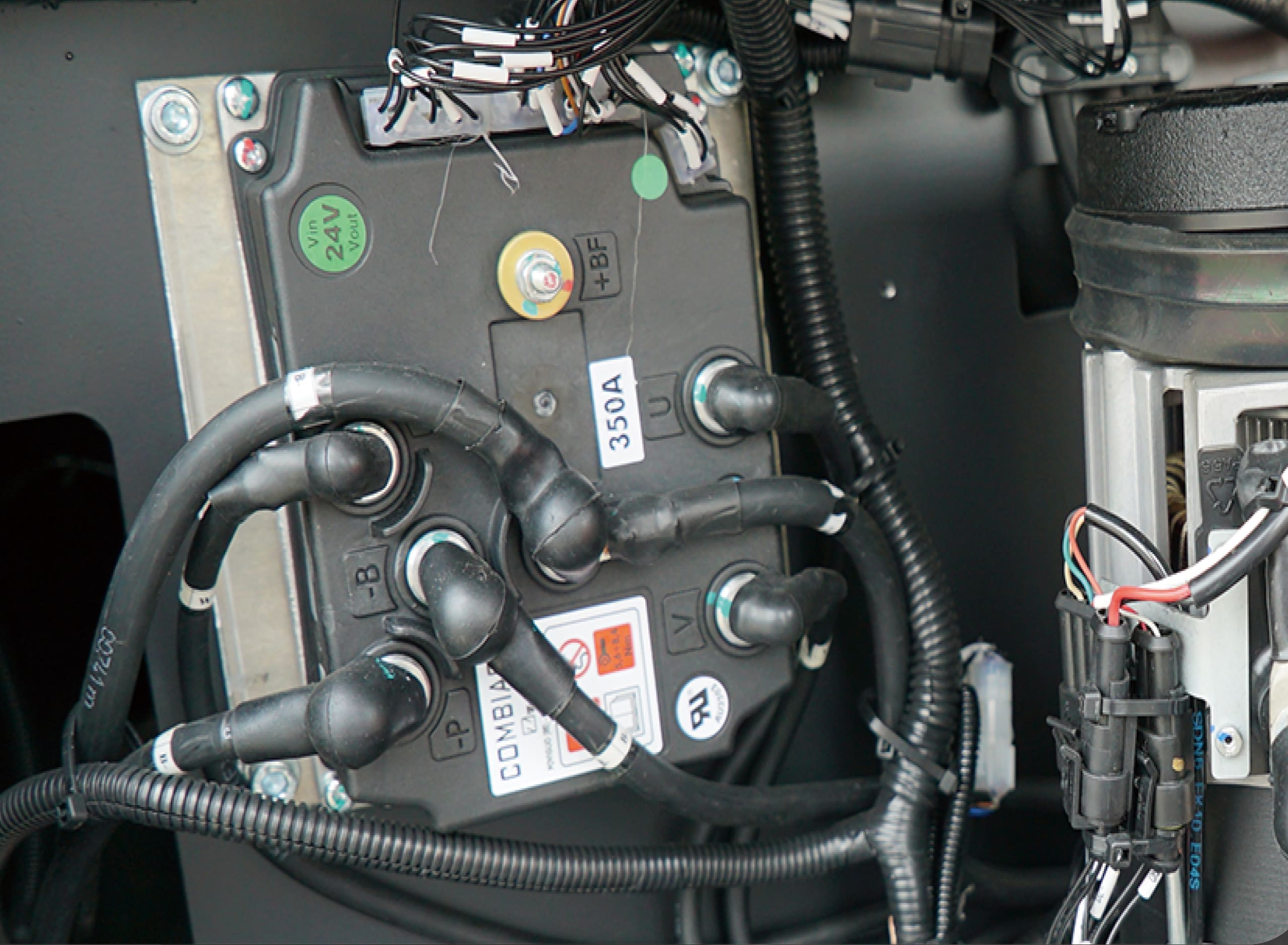

- Контроллер Zapi

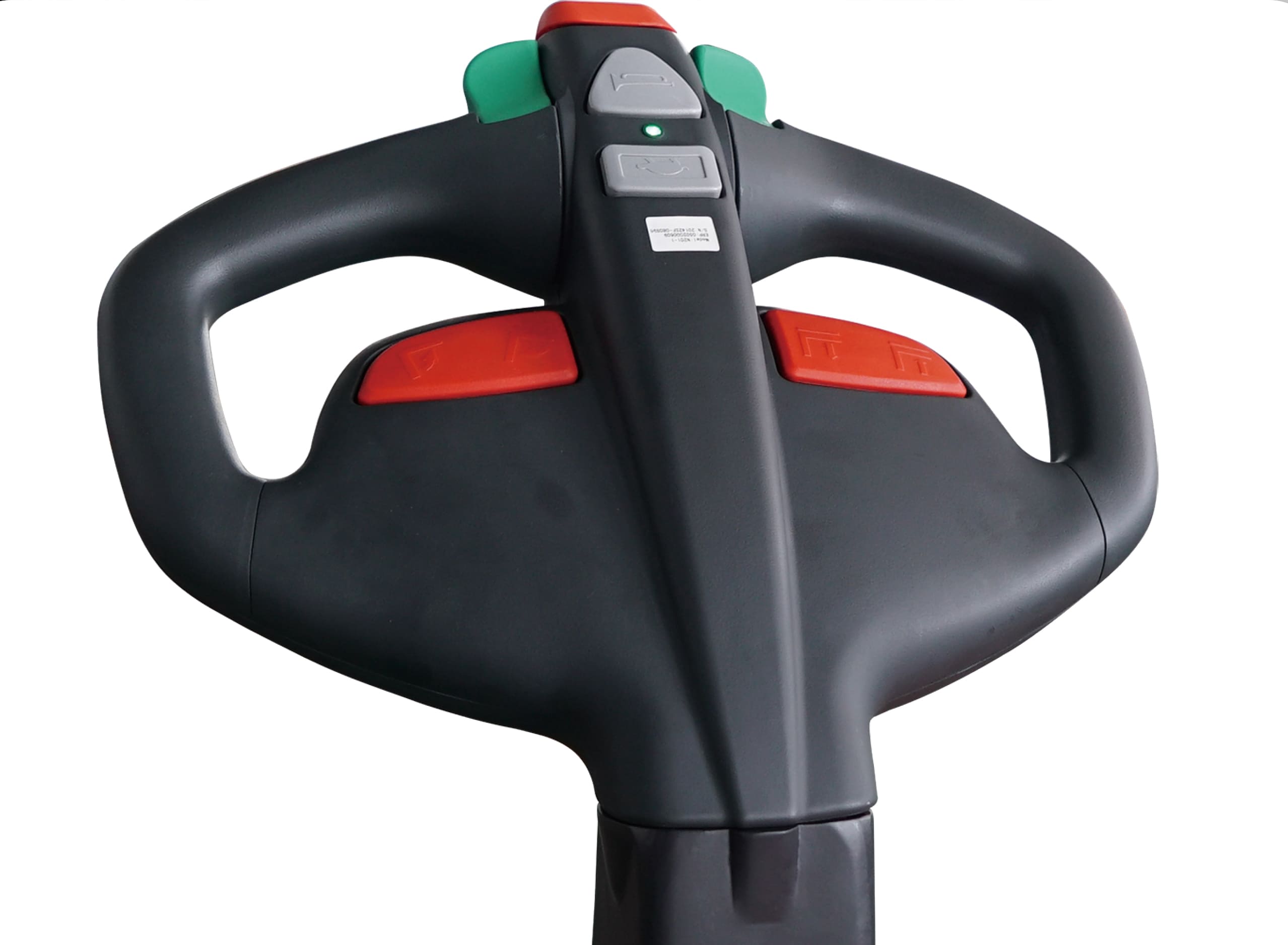

- Ручка управления Rema с технологией CAN-BUS

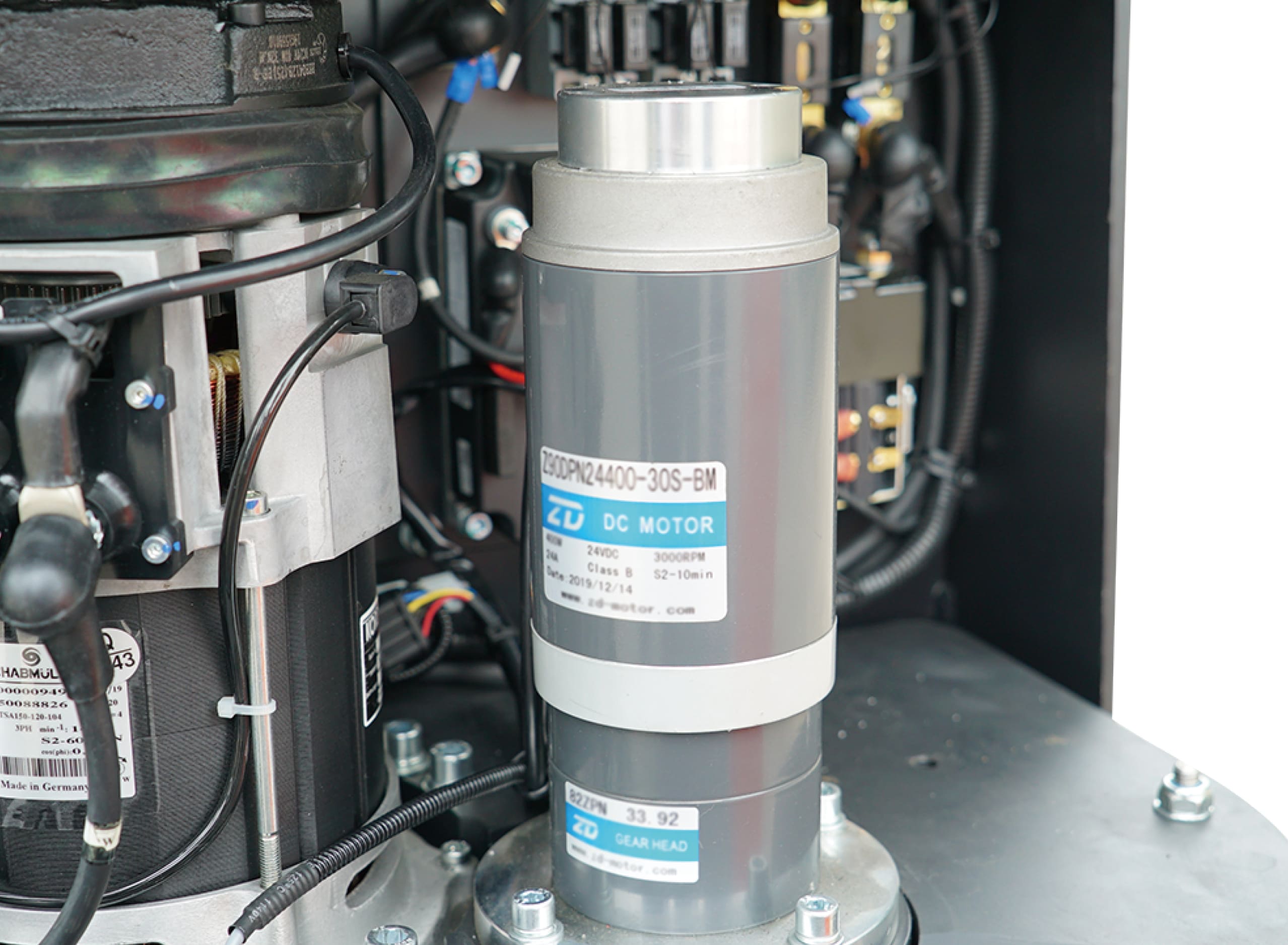

- Гидравлическая станция VIBO или HPI
- Автоматическое зарядное устройство
- Интегрированный дизайн платформы и поручней
- Переработанная система амортизации платформы
- EPS — электрическое рулевое управление
- Защитная решетка на каретке вил
- Металлическая крышка АКБ

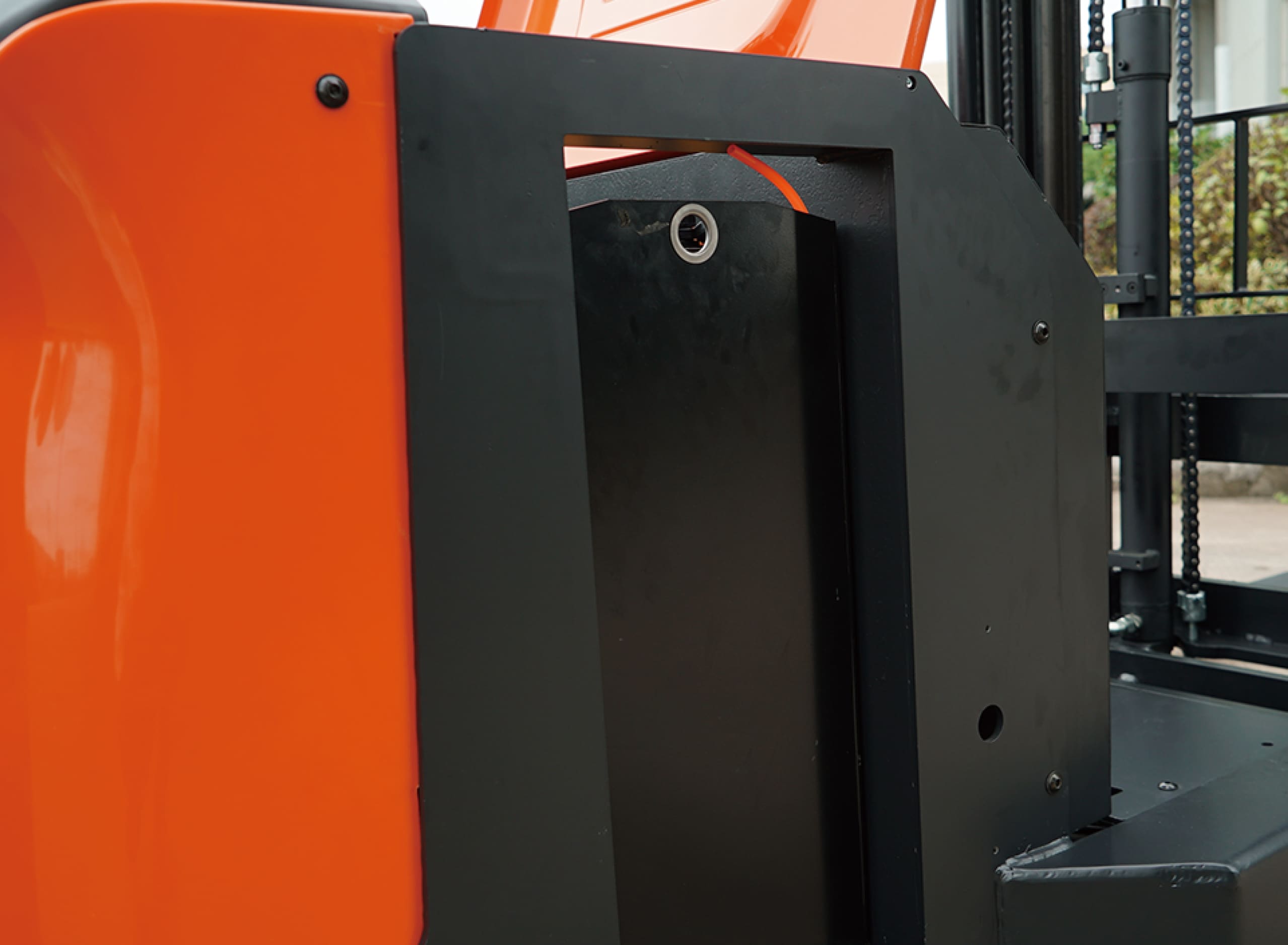

- Боковая выемка батареи
Стандартная комплектация для российского рынка включает:
- АС-двигатель хода Schabmuller
- Редуктор Kordel
- Ведущее колесо Rader Vogel или Wicke
- Контроллер Zapi
- Ручка управления Rema с технологией CAN-BUS
- Гидравлическая станция VIBO или HPI
- Автоматическое зарядное устройство
- Интегрированный дизайн платформы и поручней
- Переработанная система амортизации платформы
- EPS — электрическое рулевое управление
- Защитная решетка на каретке вил
- Металлическая крышка АКБ
- Боковая выемка батареи
Опционально доступны:
- Пропорциональный подъем

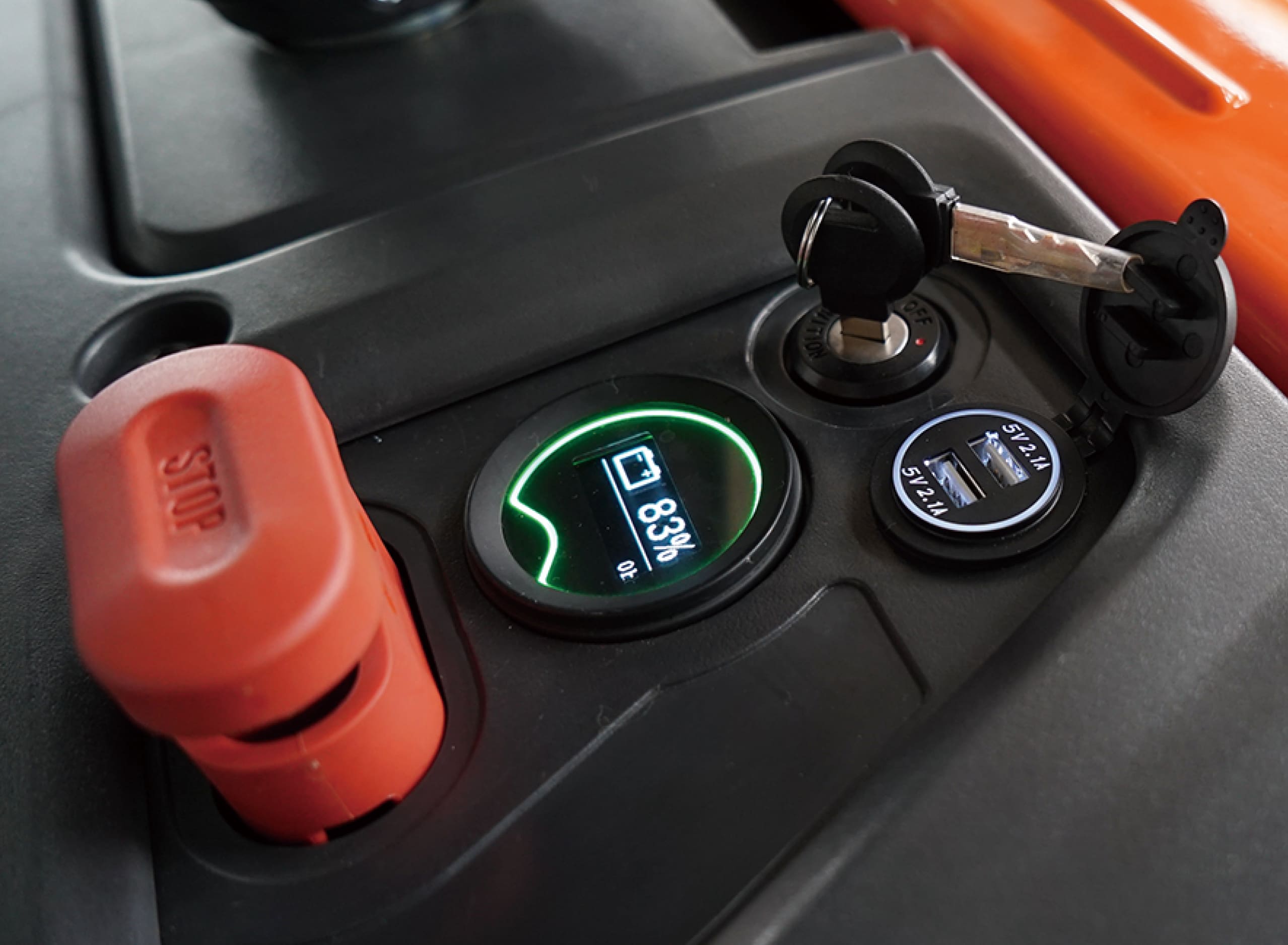

- Панель с PIN кодом
- Система автоматического долива воды Aquamatic
- Li-ion аккумулятор
| Основные параметры | 1.2 | Модель | PS12CB | PS16CB | PS18CB | |
| 1.3 | Привод: электрический (тип: аккумулятор, сеть,…), дизельный, бензиновый, газовый | Электрический (аккумулятор) | Электрический (аккумулятор) | Электрический (аккумулятор) | ||
| 1.4 | Положение оператора | Пеший/Стоя | Пеший/Стоя | Пеший/Стоя | ||
| 1.5 | Грузоподъемность | Q (кг) | 1200 | 1600 | 1800 | |
| 1.6 | Центр загрузки | c (мм) | 500 | 500 | 500 | |
| 1.8 | Расстояние от центра оси до вил | x (мм) | 150 | 150 | 150 | |
| 1.9 | Колесная база | y (мм) | 1350 | 1450 | 1700 | |
| Массы | 2.1 | Масса | кг | 2165 | 2265 | 2450 |
| 2.2 | Нагрузка на переднюю/заднюю ось с грузом | кг | 420/2945 | 381/3484 | 541/3709 | |
| 2.3 | Нагрузка на переднюю/заднюю ось без груза | кг | 985/1180 | 1082/1182 | 1238/1212 | |
| Колеса, ходовая часть | 3.1 | Тип колес | Полиуретан (PU) | Полиуретан (PU) | Полиуретан (PU) | |
| 3.2 | Размер передних (ведущих) колес | Ø250х82 | Ø250х82 | Ø250х82 | ||
| 3.3 | Размер задних колес | Ø230х100 | Ø230х100 | Ø230х100 | ||
| 3.5 | Количество колес спереди/сзади (х-ведущие) | 1х/2 | 1х/2 | 1х/2 | ||
| 3.7 | Колея задних колес | b11 (мм) | 988 | 988 | 988 | |
| Размеры | 4.1 | Наклон мачты/каретки вил вперед/назад | α/β (º) | 1,5/4 | 1,5/4 | 1,5/4 |
| 4.2 | Габаритная высота (min) | h1 (мм) | 2100 | 2100 | 2100 | |
| 4.3 | Свободный подъем | h2 (мм) | 1500 | 1500 | 1500 | |
| 4.4 | Высота подъема | h3 (мм) | 4500 | 4500 | 4500 | |
| 4.5 | Габаритная высота (max) | h4 (мм) | 5395 | 5395 | 5395 | |
| 4.9 | Высота ручки (min/max) | h14 (мм) | 970/1370 | 970/1370 | 970/1370 | |
| 4.15 | Высота вил в нижнем положении | h13 (мм) | 60 | 60 | 60 | |
| 4.19 | Общая длина | l1 (мм) | 2690 | 2790 | 3060 | |
| 4.20 | Длина до фронта вил | l2 (мм) | 1740 | 1840 | 1990 | |
| 4.21 | Общая ширина | b1 (мм) | 1090 | 1090 | 1090 | |
| 4.22 | Размеры вил | s/e/l (мм) | 35/100/950 | 35/100/950 | 40/120/1070 | |
| 4.25 | Ширина установки вил | b5 (мм) | 220-760 | 220-760 | 220-760 | |
| 4.32 | Дорожный просвет в центре базы | m2 (мм) | 52 | 52 | 52 | |
| 4.33 | Ширина прохода с паллетой 1000×1200 | Ast (мм) | 3110 | 3210 | 3360 | |
| 4.34 | Ширина прохода с паллетой 800×1200 | Ast (мм) | 3220 | 3320 | 3470 | |
| 4.35 | Радиус разворота | Wa (мм) | 1605 | 1705 | 1855 | |
| Характеристики | 5.1 | Скорость движения (с грузом/ без груза) | км/ч | 7/8 | 7/8 | 6/7 |
| 5.2 | Скорость подъема (с грузом/ без груза) | мм/с | 140/200 | 120/200 | 100/200 | |
| 5.3 | Скорость движения вил вниз (с грузом/ без груза) | мм/с | 250/200 | 300/200 | 320/200 | |
| 5.8 | Преодолимый уклон max (с грузом/ без груза) | % | 6/15 | 6/15 | 6/15 | |
| 5.10 | Тормозная система | Электромагнитный тормоз | Электромагнитный тормоз | Электромагнитный тормоз | ||
| Параметры электрической системы | 6.1 | Мощность двигателя движения | кВт | 2,6 | 2,6 | 2,6 |
| 6.2 | Мощность двигателя подъема | кВт | 3,2 | 3,2 | 3,2 | |
| 6.3 | Стандарт АКБ | DIN | DIN | DIN | ||
| 6.4 | Напряжение питания, номинальная емкость АКБ | В/ А∙ч | 24/ 240 | 24/ 270 | 24/ 350 | |
| 6.5 | Масса АКБ | кг | 235 | 285 | 315 | |
| 6.6 | Потребление энергии в соотв. с циклом VDI | кВт∙ч/ч | 1,75 | 1,88 | 1,90 | |
| Другое | 8.1 | Тип управления ходом | AC-speed control | AC- speed control | AC- speed control | |
| 8.4 | Уровень шума | дБ(А) | 68 | 68 | 68 |
Данные согласно VDI 2198. Производитель оставляет право вносить изменения в конструкцию техники.
Ознакомиться с разъяснениями по параметрам можно по ссылке.
PS12CB
раскрыть таблицу
| Высота подъема h3 (мм) | Высота свободного подъема h2 (мм) | Габаритная высота мачты минимальная h1 (мм) | Высота вил максимальная h3 + h13 (мм) | Габаритная высота мачты максимальная h4 (мм) | |
|---|---|---|---|---|---|
| SX | 1600 | - | 2196 | 1660 | 2450 |
| DX | 2500 | - | 1850 | 2560 | 3350 |
| 3000 | - | 2100 | 3060 | 3850 | |
| 3200 | - | 2200 | 3260 | 4050 | |
| 3600 | - | 2400 | 3660 | 4450 | |
| 4000 | - | 2600 | 4060 | 4850 | |
| TX (с функцией свободного подъема (FFL) | 3600 | 1200 | 1800 | 3660 | 4450 |
| 4000 | 1330 | 1935 | 4060 | 4850 | |
| 4300 | 1430 | 2035 | 4360 | 5150 | |
| 4500 | 1500 | 2100 | 4560 | 5350 |
PS16CB
раскрыть таблицу
| Высота подъема h3 (мм) | Высота свободного подъема h2 (мм) | Габаритная высота мачты минимальная h1 (мм) | Высота вил максимальная h3 + h13 (мм) | Габаритная высота мачты максимальная h4 (мм) | |
|---|---|---|---|---|---|
| SX | 1600 | - | 2196 | 1660 | 2450 |
| DX | 2500 | - | 1850 | 2560 | 3350 |
| 3000 | - | 2100 | 3060 | 3850 | |
| 3200 | - | 2200 | 3260 | 4050 | |
| 3600 | - | 2400 | 3660 | 4450 | |
| 4000 | - | 2600 | 4060 | 4850 | |
| TX (с функцией свободного подъема (FFL) | 3600 | 1200 | 1800 | 3660 | 4450 |
| 4000 | 1330 | 1935 | 4060 | 4850 | |
| 4300 | 1430 | 2035 | 4360 | 5150 | |
| 4500 | 1500 | 2100 | 4560 | 5350 |
PS18CB
раскрыть таблицу
| Высота подъема h3 (мм) | Высота свободного подъема h2 (мм) | Габаритная высота мачты минимальная h1 (мм) | Высота вил максимальная h3 + h13 (мм) | Габаритная высота мачты максимальная h4 (мм) | |
|---|---|---|---|---|---|
| SX | 1600 | - | 2196 | 1660 | 2450 |
| DX | 2500 | - | 1850 | 2560 | 3350 |
| 3000 | - | 2100 | 3060 | 3850 | |
| 3200 | - | 2200 | 3260 | 4050 | |
| 3600 | - | 2400 | 3660 | 4450 | |
| 4000 | - | 2600 | 4060 | 4850 | |
| TX (с функцией свободного подъема (FFL) | 3600 | 1200 | 1800 | 3660 | 4450 |
| 4000 | 1330 | 1935 | 4060 | 4850 | |
| 4300 | 1430 | 2035 | 4360 | 5150 | |
| 4500 | 1500 | 2100 | 4560 | 5350 |
