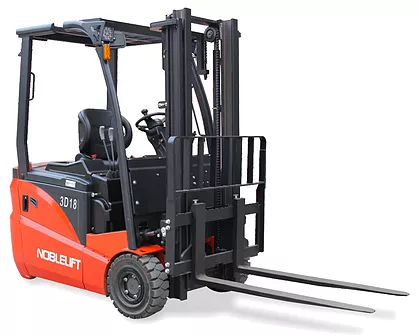

FE3D16N, FE3D18N, FE3D20N
Модельный ряд трехопорных электрических погрузчиков грузоподъемностью от 1600 кг до 2000 кг с приводом на переднюю ось (D). Отличительной особенностью нового модельного ряда N-серии является комплектация погрузчиков АС двигателями как на привод движения, так и на привод гидравлической системы. Применение АС двигателей позволяет снизить затраты на обслуживание за счёт отсутствия угольных щеток, а также за счёт большей эффективности данной технологии по сравнению с коллекторными двигателями. Погрузчики могут комплектоваться различными типами мачт с широким диапазоном высоты подъема.
Характеристики
Стандартная комплектация для российского рынка включает:
- АС-двигатель хода
- АС двигатель гидравлической системы
- Боковая выемка аккумуляторной батареи
- Индикаторная панель с указанием состояния системы
- Фары передние
- Стоп-сигнал
- Фонарь и звуковой сигнал заднего хода
- Зеркала заднего вида
- Сигнальный маяк
- Стояночный тормоз
- Класс каретки: 2А для моделей FE3D16-20N
Стандартная комплектация для российского рынка включает:
- АС-двигатель хода
- АС двигатель гидравлической системы
- Боковая выемка аккумуляторной батареи
- Индикаторная панель с указанием состояния системы
- Фары передние
- Стоп-сигнал
- Фонарь и звуковой сигнал заднего хода
- Зеркала заднего вида
- Сигнальный маяк
- Стояночный тормоз
- Класс каретки: 2А для моделей FE3D16-20N
Опционально доступны:
- Колеса из немаркой резины
- Боковое смещение каретки (sideshift)
- Дополнительные контуры гидравлики для навесного оборудования
- Вилы различной длины

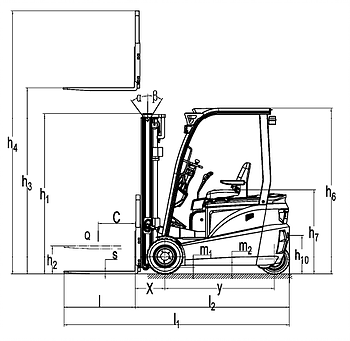

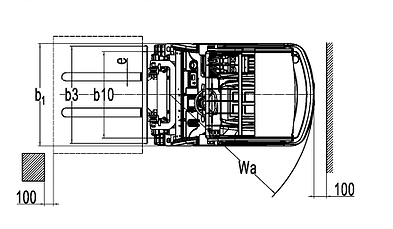

| Основные параметры | 1.2 | Модель | FE3D16N | FE3D18N | FE3D20N | |
| 1.3 | Привод: электрический (тип: аккумулятор, сеть,…), дизельный, бензиновый, газовый | Электрический | Электрический | Электрический | ||
| 1.4 | Положение оператора | Сидя | Сидя | Сидя | ||
| 1.5 | Грузоподъемность | Q (кг) | 1600 | 1750 | 2000 | |
| 1.6 | Центр загрузки | c (мм) | 500 | 500 | 500 | |
| 1.8 | Расстояние от центра оси до вил | x (мм) | 372 | 377 | 377 | |
| 1.9 | Колесная база | y (мм) | 1360 | 1360 | 1490 | |
| Массы | 2.1 | Масса | кг | 3060 | 3160 | 3420 |
| 2.2 | Нагрузка на переднюю/заднюю ось с грузом | кг | 4200/500 | 4550/510 | 4880/540 | |
| 2.3 | Нагрузка на переднюю/заднюю ось без груза | кг | 1490/1610 | 1610/1650 | 1670/1750 | |
| Колеса, ходовая часть | 3.1 | Тип колес | Суперэластик | Суперэластик | Суперэластик | |
| 3.2 | Размер передних (ведущих) колес | 18×7-8SE | 18×7-8SE | 200×50-10SE | ||
| 3.3 | Размер задних колес | 15×4(1/2)-8SE | 15×4(1/2)-8SE | 15×4(1/2)-8SE | ||
| 3.5 | Количество колес спереди/сзади (х-ведущие) | 2x/2 | 2x/2 | 2x/2 | ||
| 3.6 | Колея передних колес | b10 (мм) | 960 | 960 | 984 | |
| 3.7 | Колея задних колес | b11 (мм) | 180 | 180 | 180 | |
| Размеры | 4.1 | Наклон мачты/каретки вил вперед/назад | α/β (º) | 5/7 | 5/7 | 5/7 |
| 4.2 | Габаритная высота (min) | h1 (мм) | 2008 | 2008 | 2008 | |
| 4.3 | Свободный подъем | h2 (мм) | 125 | 125 | 125 | |
| 4.4 | Высота подъема | h3 (мм) | 3000 | 3000 | 3000 | |
| 4.5 | Габаритная высота (max) | h4 (мм) | 3981 | 3981 | 3981 | |
| 4.7 | Высота по защитному ограждению (кабине) | h6 (мм) | 2075 | 2075 | 2075 | |
| 4.8 | Высота сиденья | h7 (мм) | 1030 | 1030 | 1030 | |
| 4.12 | Высота сцепного устройства | h10 (мм) | 465 | 465 | 465 | |
| 4.19 | Общая длина | l1 (мм) | 2845 | 3000 | 3130 | |
| 4.20 | Длина до фронта вил | l2 (мм) | 1925 | 1930 | 2060 | |
| 4.21 | Общая ширина | b1 (мм) | 1135 | 1135 | 1135 | |
| 4.22 | Размеры вил | s/e/l (мм) | 35/100/920 | 40/120/1070 | 40/120/1070 | |
| 4.24 | Ширина каретки вил | b3 (мм) | 1040 | 1040 | 1040 | |
| 4.31 | Дорожный просвет под мачтой | m1 (мм) | 123 | 123 | 123 | |
| 4.32 | Дорожный просвет в центре базы | m2 (мм) | 105 | 105 | 105 | |
| 4.34 | Ширина прохода с паллетой 800×1200 | Ast (мм) | 3373 | 3377 | 3507 | |
| 4.35 | Радиус разворота | Wa (мм) | 1550 | 1550 | 1680 | |
| Характеристики | 5.1 | Скорость движения (с грузом/ без груза) | км/ч | 14/15 | 14/15 | 13/15 |
| 5.2 | Скорость подъема (с грузом/ без груза) | мм/с | 320/420 | 320/420 | 320/420 | |
| 5.3 | Скорость движения вил вниз (с грузом/ без груза) | мм/с | < 600 | < 600 | < 600 | |
| 5.5 | Тяговое усилие (с грузом/ без груза) | Н | - | - | - | |
| 5.6 | Максимальное тяговое усилие (с грузом/ без груза) | Н | 13000 | 14000 | 16000 | |
| 5.7 | Преодолимый уклон (с грузом/ без груза) | % | 15/ 20 | 15/ 20 | 13/ 18 | |
| 5.10 | Тормозная система | Гидравлическая | Гидравлическая | Гидравлическая | ||
| Параметры электрической системы | 6.1 | Мощность двигателя движения | кВт | 4,8×2 | 4,8×2 | 4,8×2 |
| 6.2 | Мощность двигателя подъема | кВт | 8,6 | 8,6 | 8,6 | |
| 6.3 | Стандарт АКБ | DIN | DIN | DIN | ||
| 6.4 | Напряжение питания, номинальная емкость АКБ | В/ А∙ч | 48/ 455 (48/ 490/ 560) | 48/ 455 (48/ 490/ 560) | 48/ 560 (48/ 630) | |
| 6.5 | Масса АКБ | кг | 800 | 800 | 950 | |
| Размеры АКБ, ДxШxВ | мм | 980x538x670 | 980x538x670 | 980x668x670 | ||
| Другое | 8.1 | Тип управления ходом | AC | AC | AC | |
| 8.2 | Рабочее давление гидросистемы для навесного оборудования | МПа | 17,5 | 17,5 | 17,5 | |
| 8.3 | Расход гидравлического масла навесным оборудованием | л/мин | 36 | 36 | 36 | |
| 8.4 | Уровень шума | дБ(А) | 73 | 73 | 73 |
Данные согласно VDI 2198. Производитель оставляет за собой право вносить изменения в конструкцию техники без предварительного уведомления.
FE3D16N
раскрыть таблицу
| Высота подъема h3 (мм) | Высота свободного подъема h2 (мм) | Габаритная высота мачты минимальная h1 (мм) | Габаритная высота мачты максимальная h4 (мм) | Наклон мачты/каретки вил вперед/назад α/β (º) | Остаточная грузоподъемность (кг) | |
|---|---|---|---|---|---|---|
| DX | 2500 | 125 | 1758 | 3481 | 5/7 | 1600 |
| 2700 | 125 | 1858 | 3681 | 5/7 | 1600 | |
| 3000 | 125 | 2008 | 3981 | 5/7 | 1600 | |
| 3300 | 125 | 2158 | 4281 | 5/7 | 1600 | |
| 3500 | 125 | 2258 | 4481 | 5/7 | 1600 | |
| 3700 | 125 | 2358 | 4681 | 5/7 | 1600 | |
| 4000 | 125 | 2558 | 4981 | 3/5 | 1600 | |
| 4300 | 125 | 2708 | 5281 | 3/5 | 1500 | |
| 4500 | 125 | 2808 | 5481 | 3/5 | 1450 | |
| 5000 | 125 | 3083 | 5981 | 3/5 | 1400 | |
| DX (с функцией свободного подъема (FFL) | 2500 | 793 | 1758 | 3474 | 5/7 | 1600 |
| 2700 | 893 | 1858 | 3674 | 5/7 | 1600 | |
| 3000 | 1043 | 2008 | 3974 | 5/7 | 1600 | |
| 3300 | 1193 | 2158 | 4274 | 5/7 | 1600 | |
| 3500 | 1293 | 2258 | 4474 | 5/7 | 1600 | |
| 3700 | 1393 | 2358 | 4674 | 5/7 | 1600 | |
| 4000 | 1593 | 2558 | 4974 | 3/5 | 1500 | |
| 4300 | 1743 | 2708 | 5274 | 3/5 | 1450 | |
| 4500 | 1843 | 2808 | 5474 | 3/5 | 1400 | |
| 5000 | 2118 | 3083 | 5974 | 3/5 | 1000 | |
| TX (с функцией свободного подъема (FFL) | 4000 | 988 | 1953 | 4980 | 3/5 | 1500 |
| 4350 | 1113 | 2078 | 5329 | 3/5 | 1450 | |
| 4500 | 1163 | 2128 | 5479 | 3/5 | 1400 | |
| 4800 | 1263 | 2228 | 5779 | 3/5 | 1300 | |
| 5000 | 1363 | 2328 | 5979 | 3/5 | 1200 | |
| 5500 | 1513 | 2478 | 6479 | 3/5 | 1100 | |
| 6000 | 1713 | 2678 | 6979 | 3/5 | 800 | |
| 6500 | 1913 | 2878 | 7479 | 3/5 | — |
FE3D18N
раскрыть таблицу
| Высота подъема h3 (мм) | Высота свободного подъема h2 (мм) | Габаритная высота мачты минимальная h1 (мм) | Габаритная высота мачты максимальная h4 (мм) | Наклон мачты/каретки вил вперед/назад α/β (º) | Остаточная грузоподъемность (кг) | |
|---|---|---|---|---|---|---|
| DX | 2500 | 125 | 1758 | 3481 | 5/7 | 1800 |
| 2700 | 125 | 1858 | 3681 | 5/7 | 1800 | |
| 3000 | 125 | 2008 | 3981 | 5/7 | 1800 | |
| 3300 | 125 | 2158 | 4281 | 5/7 | 1800 | |
| 3500 | 125 | 2258 | 4481 | 5/7 | 1800 | |
| 3700 | 125 | 2358 | 4681 | 5/7 | 1800 | |
| 4000 | 125 | 2558 | 4981 | 3/5 | 1800 | |
| 4300 | 125 | 2708 | 5281 | 3/5 | 1800 | |
| 4500 | 125 | 2808 | 5481 | 3/5 | 1700 | |
| 5000 | 125 | 3083 | 5981 | 3/5 | 1600 | |
| DX (с функцией свободного подъема (FFL) | 2500 | 793 | 1758 | 3474 | 5/7 | 1800 |
| 2700 | 893 | 1858 | 3674 | 5/7 | 1800 | |
| 3000 | 1043 | 2008 | 3974 | 5/7 | 1800 | |
| 3300 | 1193 | 2158 | 4274 | 5/7 | 1800 | |
| 3500 | 1293 | 2258 | 4474 | 5/7 | 1800 | |
| 3700 | 1393 | 2358 | 4674 | 5/7 | 1800 | |
| 4000 | 1593 | 2558 | 4974 | 3/5 | 1750 | |
| 4300 | 1743 | 2708 | 5274 | 3/5 | 1650 | |
| 4500 | 1843 | 2808 | 5474 | 3/5 | 1450 | |
| 5000 | 2118 | 3083 | 5974 | 3/5 | 1100 | |
| TX (с функцией свободного подъема (FFL) | 4000 | 988 | 1953 | 4980 | 3/5 | 1750 |
| 4350 | 1113 | 2078 | 5329 | 3/5 | 1700 | |
| 4500 | 1163 | 2128 | 5479 | 3/5 | 1600 | |
| 4800 | 1263 | 2228 | 5779 | 3/5 | 1500 | |
| 5000 | 1363 | 2328 | 5979 | 3/5 | 1450 | |
| 5500 | 1513 | 2478 | 6479 | 3/5 | 1200 | |
| 6000 | 1713 | 2678 | 6979 | 3/5 | 900 | |
| 6500 | 1913 | 2878 | 7479 | 3/5 | — |
FE3D20N
раскрыть таблицу
| Высота подъема h3 (мм) | Высота свободного подъема h2 (мм) | Габаритная высота мачты минимальная h1 (мм) | Габаритная высота мачты максимальная h4 (мм) | Наклон мачты/каретки вил вперед/назад α/β (º) | Остаточная грузоподъемность (кг) | |
|---|---|---|---|---|---|---|
| DX | 2500 | 125 | 1758 | 3481 | 5/7 | 2000 |
| 2700 | 125 | 1858 | 3681 | 5/7 | 2000 | |
| 3000 | 125 | 2008 | 3981 | 5/7 | 2000 | |
| 3300 | 125 | 2158 | 4281 | 5/7 | 2000 | |
| 3500 | 125 | 2258 | 4481 | 5/7 | 2000 | |
| 3700 | 125 | 2358 | 4681 | 5/7 | 2000 | |
| 4000 | 125 | 2558 | 4981 | 3/5 | 2000 | |
| 4300 | 125 | 2708 | 5281 | 3/5 | 2000 | |
| 4500 | 125 | 2808 | 5481 | 3/5 | 1900 | |
| 5000 | 125 | 3083 | 5981 | 3/5 | 1800 | |
| DX (с функцией свободного подъема (FFL) | 2500 | 793 | 1758 | 3474 | 5/7 | 2000 |
| 2700 | 893 | 1858 | 3674 | 5/7 | 2000 | |
| 3000 | 1043 | 2008 | 3974 | 5/7 | 2000 | |
| 3300 | 1193 | 2158 | 4274 | 5/7 | 2000 | |
| 3500 | 1293 | 2258 | 4474 | 5/7 | 2000 | |
| 3700 | 1393 | 2358 | 4674 | 5/7 | 2000 | |
| 4000 | 1593 | 2558 | 4974 | 3/5 | 1900 | |
| 4300 | 1743 | 2708 | 5274 | 3/5 | 1800 | |
| 4500 | 1843 | 2808 | 5474 | 3/5 | 1600 | |
| 5000 | 2118 | 3083 | 5974 | 3/5 | 1400 | |
| TX (с функцией свободного подъема (FFL) | 4000 | 988 | 1953 | 4980 | 3/5 | 1900 |
| 4350 | 1113 | 2078 | 5329 | 3/5 | 1850 | |
| 4500 | 1163 | 2128 | 5479 | 3/5 | 1800 | |
| 4800 | 1263 | 2228 | 5779 | 3/5 | 1600 | |
| 5000 | 1363 | 2328 | 5979 | 3/5 | 1500 | |
| 5500 | 1513 | 2478 | 6479 | 3/5 | 1300 | |
| 6000 | 1713 | 2678 | 6979 | 3/5 | 1000 | |
| 6500 | 1913 | 2878 | 7479 | 3/5 | 600 |
