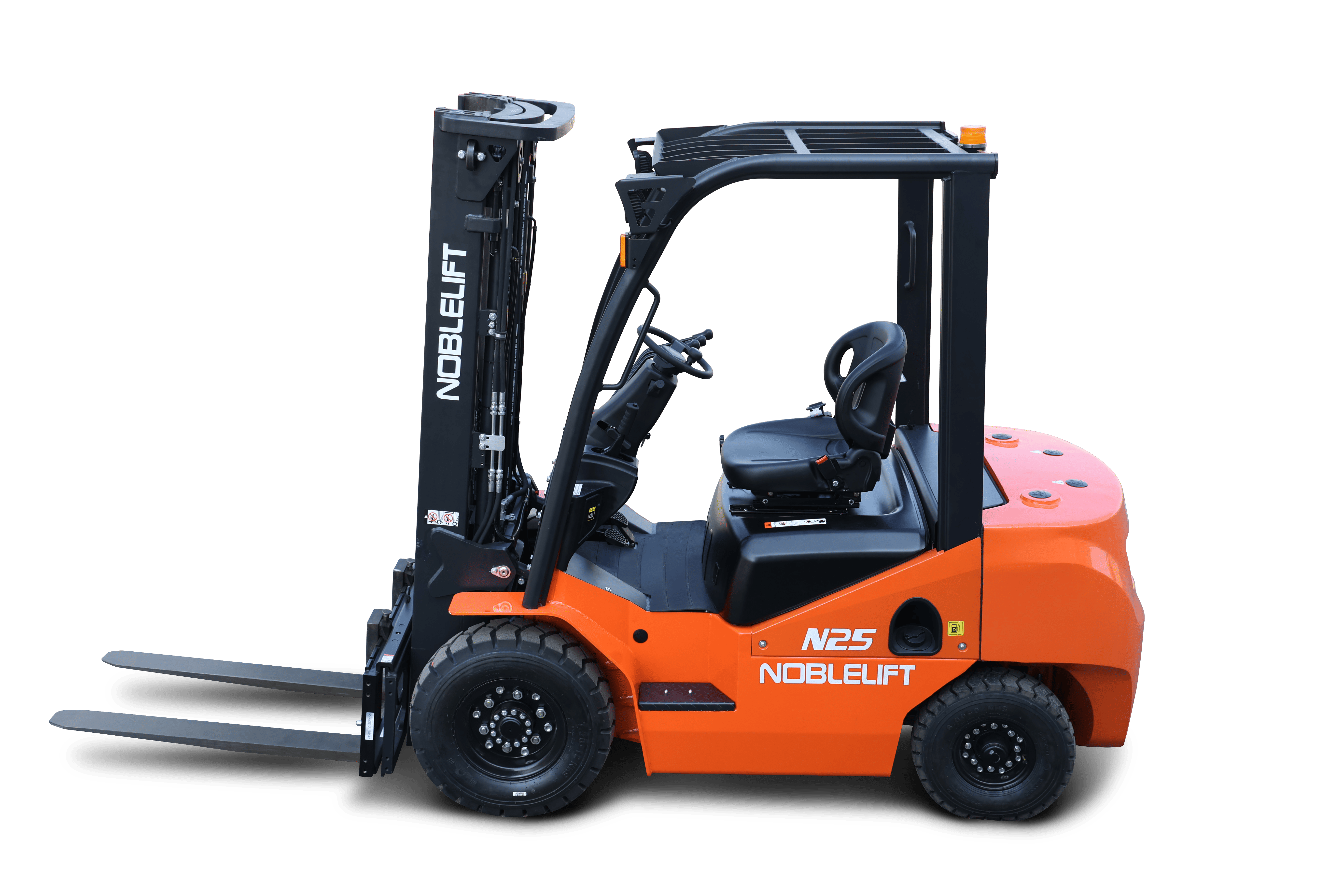

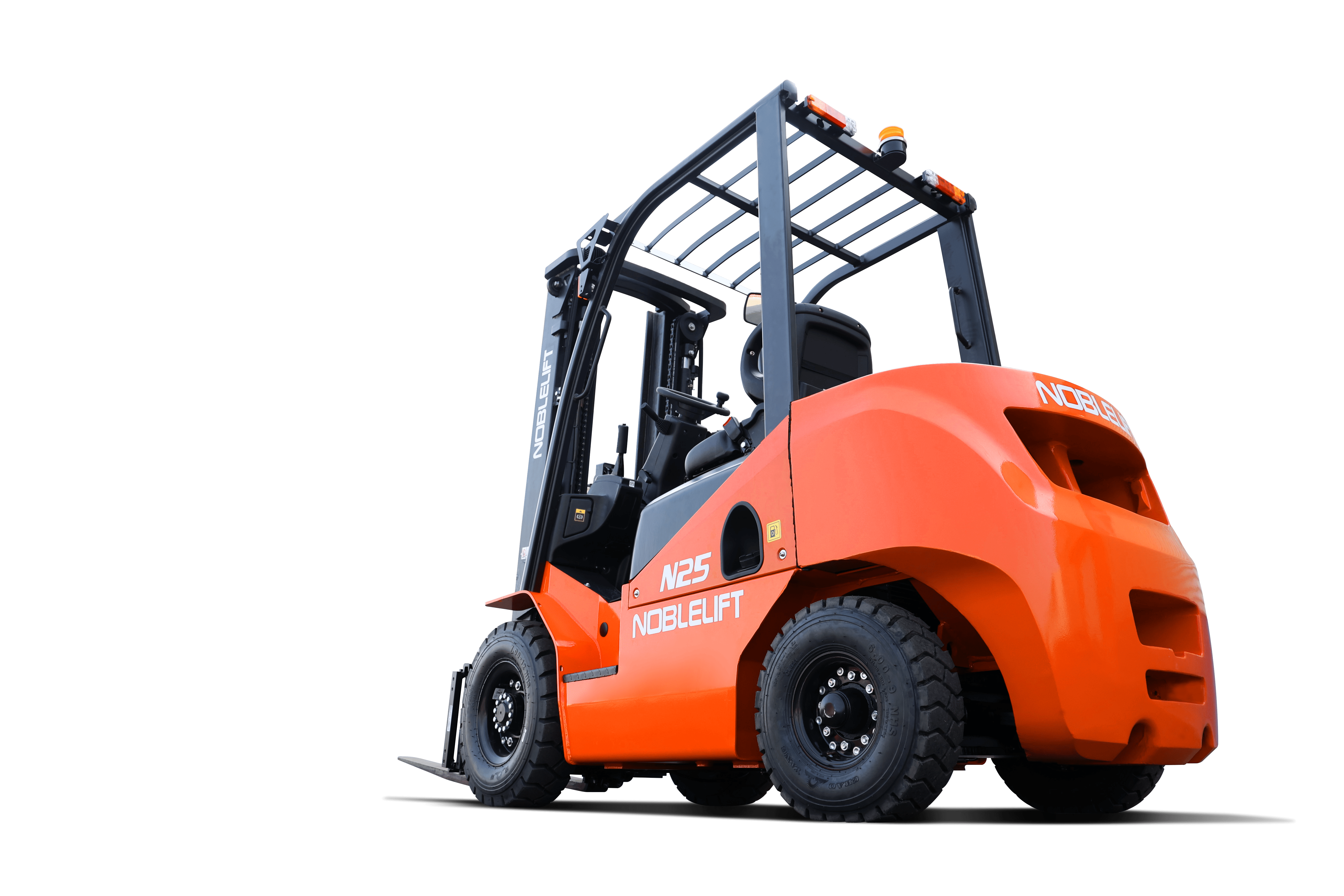

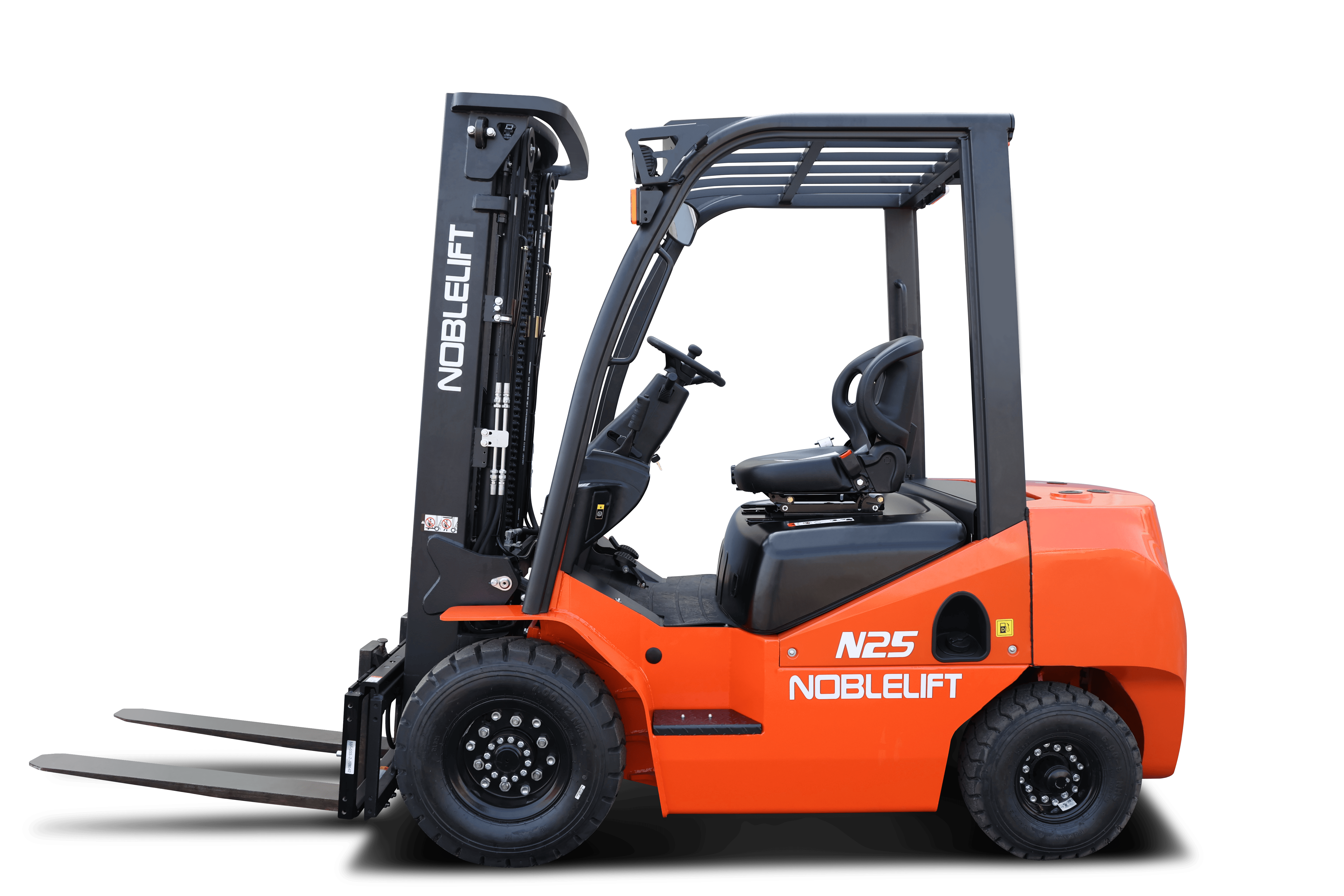

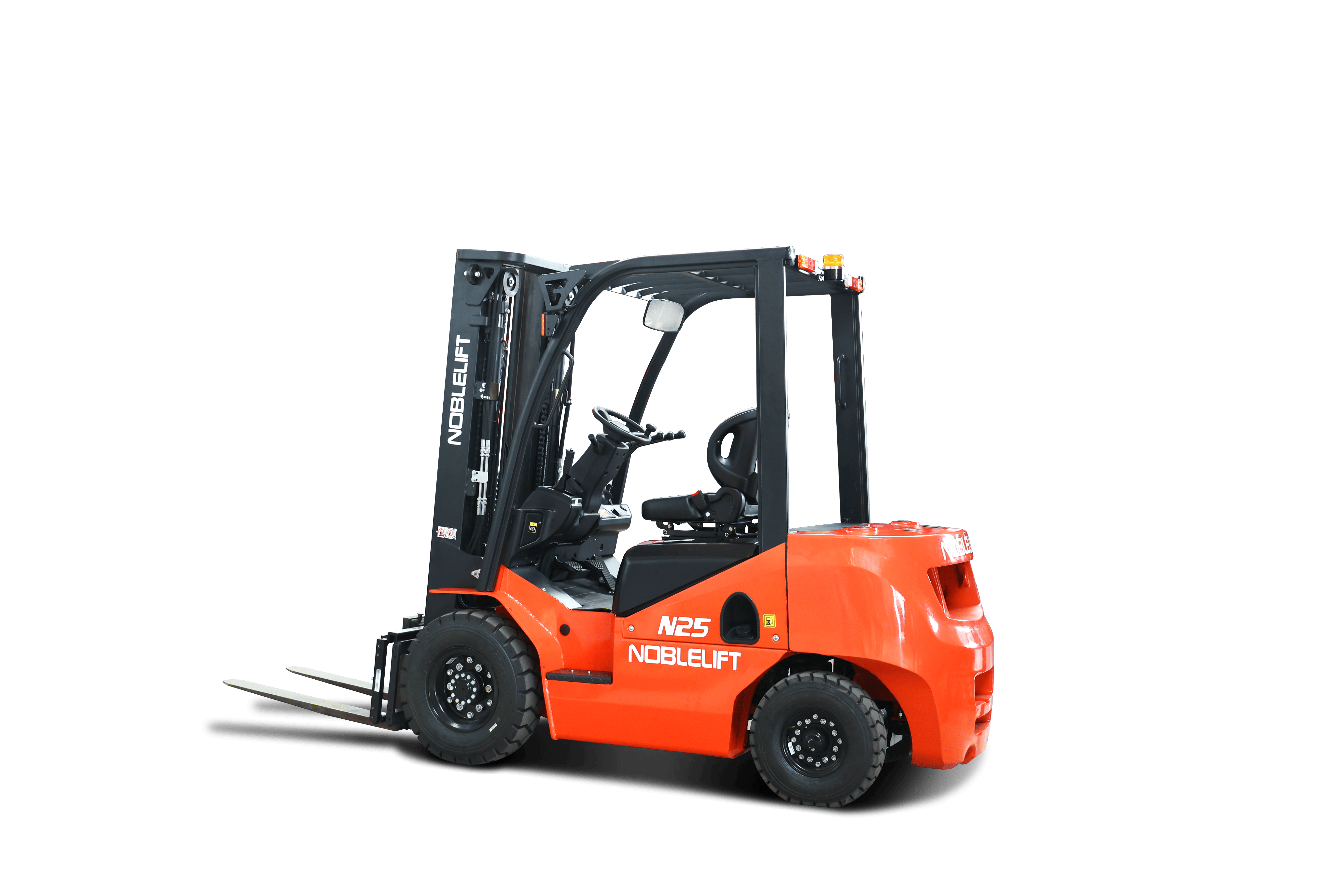

FD18N, FD25N, FD30N, FD35N
Модельный ряд дизельных четырехопорных вилочных погрузчиков грузоподъемностью от 1800 до 3500 кг.
Стандартная комплектация для российского рынка включает:
Опционально доступны:
| Основные параметры | 1.2 | Модель | FD18N | FD25N | FD30N | FD35N | |
| 1.3 | Привод: электрический (тип: аккумулятор, сеть,…), дизельный, бензиновый, газовый | Дизельный | Дизельный | Дизельный | Дизельный | ||
| 1.4 | Положение оператора | Сидя | Сидя | Сидя | Сидя | ||
| 1.5 | Грузоподъемность | Q (кг) | 1800 | 2500 | 3000 | 3500 | |
| 1.6 | Центр загрузки | c (мм) | 500 | 500 | 500 | 500 | |
| 1.8 | Расстояние от центра оси до вил | x (мм) | 400 | 478 | 483 | 483 | |
| 1.9 | Колесная база | y (мм) | 1400 | 1600 | 1700 | 1700 | |
| Массы | 2.1 | Масса | кг | 2900 | 3650 | 4400 | 4750 |
| 2.2 | Нагрузка на переднюю/заднюю ось с грузом | кг | 4230/430 | 5500/600 | 6390/680 | 7140/840 | |
| 2.3 | Нагрузка на переднюю/заднюю ось без груза | кг | 1210/1680 | 1540/2060 | 1750/2320 | 1960/2520 | |
| Колеса, ходовая часть | 3.1 | Тип колес | Пневматические | Пневматические | Пневматические | Пневматические | |
| 3.2 | Размер передних (ведущих) колес | 6,5-10-10PR | 7,00-12-12PR | 28×9-15-14PR | 28×9-15-14PR | ||
| 3.3 | Размер задних колес | 5,00-8-10PR | 6,00-9-10PR | 6,5-10-10PR | 6,5-10-10PR | ||
| 3.5 | Количество колес спереди/сзади (х-ведущие) | 2x/2 | 2x/2 | 2x/2 | 2x/2 | ||
| 3.6 | Колея передних колес | b10 (мм) | 900 | 970 | 1000 | 1000 | |
| 3.7 | Колея задних колес | b11 (мм) | 930 | 980 | 980 | 980 | |
| Размеры | 4.1 | Наклон мачты/каретки вил вперед/назад | α/β (º) | 6/10 | 6/10 | 6/10 | 6/10 |
| 4.2 | Габаритная высота (min) | h1 (мм) | 1995 | 2055 | 2075 | 2185 | |
| 4.3 | Свободный подъем | h2 (мм) | 110 | 130 | 140 | 145 | |
| 4.4 | Высота подъема | h3 (мм) | 3000 | 3000 | 3000 | 3000 | |
| 4.5 | Габаритная высота (max) | h4 (мм) | 3573 | 3974 | 4079 | 4079 | |
| 4.7 | Высота по защитному ограждению (кабине) | h6 (мм) | 2140 | 2180 | 2180 | 2180 | |
| 4.8 | Высота сиденья | h7 (мм) | 1100 | 1150 | 1175 | 1175 | |
| 4.12 | Высота сцепного устройства | h10 (мм) | 338 | 383 | 383 | 383 | |
| 4.19 | Общая длина | l1 (мм) | 3220 | 3700 | 3802 | 3872 | |
| 4.20 | Длина до фронта вил | l2 (мм) | 2300 | 2620 | 2735 | 2815 | |
| 4.21 | Общая ширина | b1 (мм) | 1150 | 1150 | 1210 | 1210 | |
| 4.22 | Размеры вил | s/e/l (мм) | 35/100/1070 | 40/120/1070 | 45/125/1070 | 50/125/1070 | |
| 4.24 | Ширина каретки вил | b3 (мм) | 1040 | 1040 | 1040 | 1100 | |
| 4.31 | Дорожный просвет под мачтой | m1 (мм) | 110 | 125 | 140 | 140 | |
| 4.32 | Дорожный просвет в центре базы | m2 (мм) | 170 | 170 | 170 | 170 | |
| 4.34 | Ширина прохода с паллетой 800×1200 | Ast (мм) | 3900 | 4108 | 4333 | 4403 | |
| 4.35 | Радиус разворота | Wa (мм) | 2100 | 2230 | 2450 | 2520 | |
| Характеристики | 5.1 | Скорость движения (с грузом/ без груза) | км/ч | 16/16 | 18/18 | 19/19 | 19/19 |
| 5.2 | Скорость подъема (с грузом/ без груза) | мм/с | 450/550 | 490/520 | 430/460 | 400/430 | |
| 5.3 | Скорость движения вил вниз (с грузом/ без груза) | мм/с | < 600 | < 600 | < 600 | < 600 | |
| 5.5 | Тяговое усилие (с грузом/ без груза) | Н | 13000/15000 | 15000/17000 | 15000/17000 | 15000/17000 | |
| 5.7 | Преодолимый уклон (с грузом/ без груза) | % | 20/20 | 20/20 | 20/20 | 20/20 | |
| 5.10 | Тормозная система | Гидравлический рабочий тормоз | Гидравлический рабочий тормоз | Гидравлический рабочий тормоз | Гидравлический рабочий тормоз | ||
| Параметры электрической системы | 6.4 | Напряжение питания, номинальная емкость АКБ | В/ А∙ч | 12/ 90 | 12/ 90 | 12/ 90 | 12/ 90 |
FD18N
раскрыть таблицу
| Высота подъема h3 (мм) | Высота свободного подъема h2 (мм) | Габаритная высота мачты минимальная h1 (мм) | Габаритная высота мачты максимальная h4 (мм) | Наклон мачты/каретки вил вперед/назад α/β (º) | Остаточная грузоподъемность (кг) | |
|---|---|---|---|---|---|---|
| DX | 2500 | 110 | 1745 | 3073 | 6/10 | 1800 |
| 2700 | 110 | 1845 | 3273 | 6/10 | 1800 | |
| 3000 | 110 | 1995 | 3573 | 6/10 | 1800 | |
| 3300 | 110 | 2145 | 3873 | 6/10 | 1800 | |
| 3500 | 110 | 2245 | 4073 | 6/10 | 1800 | |
| 3700 | 110 | 2345 | 4273 | 6/10 | 1800 | |
| 4000 | 110 | 2545 | 4573 | 6/6 | 1750 | |
| 4300 | 110 | 2695 | 4873 | 6/6 | 1650 | |
| 4500 | 110 | 2795 | 5073 | 6/6 | 1450 | |
| 5000 | 110 | 3070 | 5573 | 6/6 | 1100 | |
| DX (с функцией свободного подъема (FFL) | 2500 | 1294 | 1745 | 3106 | 6/10 | 1800 |
| 2700 | 1460 | 1845 | 3306 | 6/10 | 1800 | |
| 3000 | 1544 | 1995 | 3606 | 6/10 | 1800 | |
| 3300 | 1694 | 2145 | 3906 | 6/10 | 1800 | |
| 3500 | 1794 | 2245 | 4106 | 6/10 | 1800 | |
| 3700 | 1894 | 2345 | 4306 | 6/10 | 1800 | |
| 4000 | 2094 | 2545 | 4606 | 6/6 | 1750 | |
| TX (с функцией свободного подъема (FFL) | 4000 | 1386 | 1940 | 4670 | 6/6 | 1750 |
| 4350 | 1510 | 2065 | 5020 | 6/6 | 1600 | |
| 4500 | 1560 | 2115 | 5170 | 6/6 | 1450 | |
| 4800 | 1660 | 2215 | 5470 | 6/6 | 1300 | |
| 5000 | 1760 | 2315 | 5670 | 6/6 | 1100 | |
| 5500 | 1910 | 2415 | 6170 | 3/6 | 900 | |
| 6000 | 2110 | 2665 | 6670 | 3/6 | 650 |
FD25N
раскрыть таблицу
| Высота подъема h3 (мм) | Высота свободного подъема h2 (мм) | Габаритная высота мачты минимальная h1 (мм) | Габаритная высота мачты максимальная h4 (мм) | Наклон мачты/каретки вил вперед/назад α/β (º) | Остаточная грузоподъемность (кг) | |
|---|---|---|---|---|---|---|
| DX | 2000 | 130 | 1555 | 2974 | 6/10 | 2500 |
| 2500 | 130 | 1865 | 3474 | 6/10 | 2500 | |
| 3000 | 130 | 2055 | 3974 | 6/10 | 2500 | |
| 3300 | 130 | 2205 | 4274 | 6/10 | 2500 | |
| 3500 | 130 | 2305 | 4474 | 6/10 | 2500 | |
| 3600 | 130 | 2355 | 4574 | 6/10 | 2500 | |
| 3700 | 130 | 2405 | 4674 | 6/10 | 2500 | |
| 4000 | 130 | 2605 | 4974 | 6/6 | 2450 | |
| 4300 | 130 | 2755 | 5274 | 6/6 | 2300 | |
| 4500 | 130 | 2855 | 5474 | 6/6 | 2100 | |
| 5000 | 130 | 3105 | 5974 | 6/6 | 1850 | |
| DX (с функцией свободного подъема (FFL) | 2000 | 631 | 1555 | 2968 | 6/10 | 2500 |
| 2500 | 881 | 1805 | 3468 | 6/10 | 2500 | |
| 2700 | 1131 | 2055 | 3968 | 6/10 | 2500 | |
| 3000 | 1281 | 2205 | 4268 | 6/10 | 2500 | |
| 3300 | 1381 | 2305 | 4468 | 6/10 | 2500 | |
| 3500 | 1431 | 2355 | 4568 | 6/10 | 2500 | |
| 3700 | 1481 | 2405 | 4668 | 6/10 | 2500 | |
| 4000 | 1681 | 2605 | 4968 | 6/6 | 2400 | |
| TX (с функцией свободного подъема (FFL) | 4000 | 1056 | 1980 | 4976 | 6/6 | 2350 |
| 4350 | 1181 | 2105 | 5326 | 6/6 | 2200 | |
| 4500 | 1231 | 2155 | 5476 | 6/6 | 2000 | |
| 4800 | 1331 | 2255 | 5776 | 6/6 | 1900 | |
| 5000 | 1474 | 2398 | 5976 | 6/6 | 1700 | |
| 5500 | 1708 | 2647 | 6476 | 3/6 | 1400 | |
| 6000 | 1941 | 2865 | 6976 | 3/6 | 950 | |
| 6500 | 2174 | 3098 | 7476 | 3/6 | 700 |
FD30N
раскрыть таблицу
| Высота подъема h3 (мм) | Высота свободного подъема h2 (мм) | Габаритная высота мачты минимальная h1 (мм) | Габаритная высота мачты максимальная h4 (мм) | Наклон мачты/каретки вил вперед/назад α/β (º) | Остаточная грузоподъемность (кг) | |
|---|---|---|---|---|---|---|
| DX | 2000 | 140 | 1575 | 3079 | 6/10 | 3000 |
| 2500 | 140 | 1825 | 3579 | 6/10 | 3000 | |
| 3000 | 140 | 2075 | 4079 | 6/10 | 3000 | |
| 3300 | 140 | 2225 | 4379 | 6/10 | 3000 | |
| 3500 | 140 | 2325 | 4579 | 6/10 | 3000 | |
| 3600 | 140 | 2375 | 4679 | 6/10 | 3000 | |
| 3700 | 140 | 2425 | 4779 | 6/10 | 3000 | |
| 4000 | 140 | 2625 | 5079 | 6/6 | 2950 | |
| 4300 | 140 | 2775 | 5379 | 6/6 | 2850 | |
| 4500 | 140 | 2875 | 5579 | 6/6 | 2600 | |
| 5000 | 140 | 3125 | 6079 | 6/6 | 2400 | |
| DX (с функцией свободного подъема (FFL) | 2000 | 496 | 1575 | 3079 | 6/10 | 3000 |
| 2500 | 746 | 1825 | 3579 | 6/10 | 3000 | |
| 3000 | 996 | 2075 | 4079 | 6/10 | 3000 | |
| 3300 | 1146 | 2225 | 4379 | 6/10 | 3000 | |
| 3500 | 1246 | 2325 | 4579 | 6/10 | 3000 | |
| 3600 | 1296 | 2375 | 4679 | 6/10 | 3000 | |
| 3700 | 1346 | 2425 | 4779 | 6/10 | 3000 | |
| 4000 | 1546 | 2625 | 5079 | 6/6 | 2950 | |
| TX (с функцией свободного подъема (FFL) | 4000 | 921 | 2000 | 5079 | 6/6 | 2900 |
| 4350 | 1046 | 2125 | 5429 | 6/6 | 2700 | |
| 4500 | 1096 | 2175 | 5579 | 6/6 | 2600 | |
| 4800 | 1196 | 2275 | 5879 | 6/6 | 2400 | |
| 5000 | 1339 | 2418 | 6079 | 6/6 | 2300 | |
| 5500 | 1573 | 2652 | 6579 | 3/6 | 1800 | |
| 6000 | 1806 | 2885 | 7079 | 3/6 | 1400 | |
| 6500 | 2039 | 3118 | 7579 | 3/6 | 800 | |
| 7000 | 2205 | 3284 | 8079 | 3/6 | 600 |
FD35N
раскрыть таблицу
| Высота подъема h3 (мм) | Высота свободного подъема h2 (мм) | Габаритная высота мачты минимальная h1 (мм) | Габаритная высота мачты максимальная h4 (мм) | Наклон мачты/каретки вил вперед/назад α/β (º) | Остаточная грузоподъемность (кг) | |
|---|---|---|---|---|---|---|
| DX | 2000 | 145 | 1685 | 3079 | 6/10 | 3500 |
| 2500 | 145 | 1935 | 3579 | 6/10 | 3500 | |
| 3000 | 145 | 2185 | 4079 | 6/10 | 3500 | |
| 3300 | 145 | 2335 | 4379 | 6/10 | 3500 | |
| 3500 | 145 | 2435 | 4579 | 6/10 | 3500 | |
| 3600 | 145 | 2485 | 4679 | 6/10 | 3500 | |
| 3700 | 145 | 2535 | 4779 | 6/10 | 3500 | |
| 4000 | 145 | 2735 | 5079 | 6/6 | 3300 | |
| 4300 | 145 | 2885 | 5379 | 6/6 | 3250 | |
| 4500 | 145 | 2985 | 5579 | 6/6 | 3100 | |
| 5000 | 145 | 3235 | 6079 | 6/6 | 2650 | |
| DX (с функцией свободного подъема (FFL) | 2000 | 496 | 1575 | 3079 | 6/10 | 3500 |
| 2500 | 746 | 1825 | 3579 | 6/10 | 3500 | |
| 3000 | 996 | 2075 | 4079 | 6/10 | 3500 | |
| 3300 | 1146 | 2225 | 4379 | 6/10 | 3500 | |
| 3500 | 1246 | 2325 | 4579 | 6/10 | 3500 | |
| 3600 | 1296 | 2375 | 4679 | 6/10 | 3500 | |
| 3700 | 1346 | 2425 | 4779 | 6/10 | 3450 | |
| 4000 | 1546 | 2625 | 5079 | 6/10 | 3300 | |
| TX (с функцией свободного подъема (FFL) | 4000 | 921 | 2000 | 5079 | 6/6 | 3250 |
| 4350 | 1046 | 2125 | 5429 | 6/6 | 3150 | |
| 4500 | 1096 | 2175 | 5579 | 6/6 | 3000 | |
| 4800 | 1196 | 2275 | 5879 | 6/6 | 2800 | |
| 5000 | 1339 | 2418 | 6079 | 6/6 | 2650 | |
| 5500 | 1573 | 2652 | 6579 | 3/6 | 2200 | |
| 6000 | 1806 | 2885 | 7079 | 3/6 | 1500 | |
| 6500 | 2039 | 3118 | 7579 | 3/6 | 900 |
