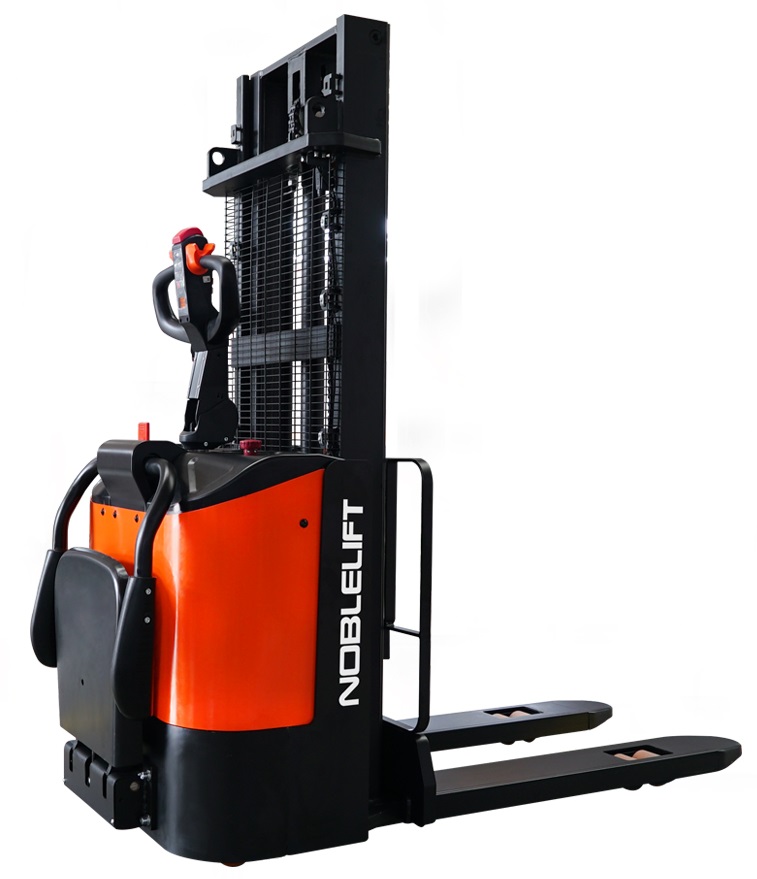

PSE15-C, PSE20-C
Серия самоходных штабелеров с грузоподъемностью 1500 и 2000 кг и высотами подъема до 3600 мм. Оснащается встроенным зарядным устройством.
Серия штабелеров PSE15/20-C позволяет выполнять грузоподъемные операции небольшой интенсивности с отличным обзором груза, отличается компактностью и мобильностью.
Серия штабелеров PSE15/20-C позволяет выполнять грузоподъемные операции небольшой интенсивности с отличным обзором груза, отличается компактностью и мобильностью.
Характеристики
Стандартная комплектация для российского рынка включает:
- DC-двигатель хода (PSE15-C), AC-двигатель хода (PSE20-C)
- Контроллер Curtis
- Необслуживаемая VRLA-AGM батарея (PSE15-C)
- Встроенное ЗУ
Стандартная комплектация для российского рынка включает:
- DC-двигатель хода (PSE15-C), AC-двигатель хода (PSE20-C)
- Контроллер Curtis
- Необслуживаемая VRLA-AGM батарея (PSE15-C)
- Встроенное ЗУ
Опционально доступны:
| Основные параметры | 1.2 | Модель | PSE15-C | PSE20-C | |
| 1.3 | Привод: электрический (тип: аккумулятор, сеть,…), дизельный, бензиновый, газовый | Электрический (аккумулятор) | Электрический (аккумулятор) | ||
| 1.4 | Положение оператора | Пеший / Стоя | Пеший / Стоя | ||
| 1.5 | Грузоподъемность | Q (кг) | 1500 | 2000 | |
| 1.6 | Центр загрузки | c (мм) | 600 | 600 | |
| 1.8 | Расстояние от центра оси до вил | x (мм) | 770 | 690 | |
| 1.9 | Колесная база | y (мм) | 1232 | 1354 | |
| Массы | 2.1 | Масса | кг | 712 | 1310 |
| 2.2 | Нагрузка на переднюю/заднюю ось с грузом | кг | 816/ 1396 | 1070/ 2240 | |
| 2.3 | Нагрузка на переднюю/заднюю ось без груза | кг | 538/ 174 | 900/ 410 | |
| Колеса, ходовая часть | 3.1 | Тип колес | Полиуретан (PU) | Полиуретан (PU) | |
| 3.2 | Размер передних (ведущих) колес | Ø210×70 | Ø230×70 | ||
| 3.3 | Размер задних колес | Ø80×70 | Ø80×70 | ||
| 3.4 | Дополнительные колеса | Ø100×50 | Ø180×80 | ||
| 3.5 | Количество колес спереди/сзади (х-ведущие) | 1x+1/4 | 1x+1/4 | ||
| 3.6 | Колея передних колес | b10 (мм) | 557 | 503 | |
| 3.7 | Колея задних колес | b11 (мм) | 410/ 525 | 410/ 525 | |
| Размеры | 4.2 | Габаритная высота (min) | h1 (мм) | 2280 | 2305 |
| 4.3 | Свободный подъем | h2 (мм) | 78 | / | |
| 4.4 | Высота подъема | h3 (мм) | 3515 | 3530 | |
| 4.5 | Габаритная высота (max) | h4 (мм) | 4005 | 4070 | |
| 4.9 | Высота ручки (min/max) | h14 (мм) | 1100/ 1360 | 1100/1360 | |
| 4.15 | Высота вил в нижнем положении | h13 (мм) | 85 | 85 | |
| 4.19 | Общая длина | l1 (мм) | 1867 | 2115 | |
| 4.20 | Длина до фронта вил | l2 (мм) | 717 | 965 | |
| 4.21 | Общая ширина | b1 (мм) | 820 | 820 | |
| 4.22 | Размеры вил | s/e/l (мм) | 60/180/1150 | 60/180/1150 | |
| 4.25 | Ширина установки вил | b5 (мм) | 570/ 685 | 570/ 685 | |
| 4.32 | Дорожный просвет в центре базы | m2 (мм) | 25 | 25 | |
| 4.33 | Ширина прохода с паллетой 1000×1200 | Ast (мм) | 2330 | 2545 | |
| 4.34 | Ширина прохода с паллетой 800×1200 | Ast (мм) | 2275 | 2520 | |
| 4.35 | Радиус разворота | Wa (мм) | 1487 | 1670 | |
| Характеристики | 5.1 | Скорость движения (с грузом/ без груза) | км/ч | 4,0/ 4,2 | 5,5/ 6,0 |
| 5.2 | Скорость подъема (с грузом/ без груза) | мм/с | 90/ 129 | 100/ 160 | |
| 5.3 | Скорость движения вил вниз (с грузом/ без груза) | мм/с | 148/ 86 | 110/ 100 | |
| 5.8 | Преодолимый уклон max (с грузом/ без груза) | % | 5/10 | 5/ 10 | |
| 5.10 | Тормозная система | Электромагнитный тормоз | Электромагнитный тормоз | ||
| Параметры электрической системы | 6.1 | Мощность двигателя движения | кВт | 0,75 | 1,6 |
| 6.2 | Мощность двигателя подъема | кВт | 2,2 | 3 | |
| 6.4 | Напряжение питания, номинальная емкость АКБ | В/ А∙ч | 2x12/ 106 | 24/ 160 | |
| 6.5 | Масса АКБ | кг | 2х34 | 155 | |
| 6.6 | Потребление энергии в соотв. с циклом VDI | кВт∙ч/ч | 0,70 | 0,75 | |
| Другое | 8.1 | Тип управления ходом | DC | AC | |
| 8.4 | Уровень шума | дБ(А) | <70 | <70 |
Данные согласно VDI 2198. Производитель оставляет право вносить изменения в конструкцию техники.
Ознакомиться с разъяснениями по параметрам можно по ссылке.
PSE15-C
раскрыть таблицу
| Высота подъема h3 (мм) | Высота свободного подъема h2 (мм) | Габаритная высота мачты минимальная h1 (мм) | Высота вил максимальная h3 + h13 (мм) | Габаритная высота мачты максимальная h4 (мм) | |
|---|---|---|---|---|---|
| SX | 1515 | 1510 | 1978 | 1600 | 1985 |
| 1915 | 1910 | 2378 | 2000 | 2385 | |
| DX | 2815 | 78 | 1930 | 2900 | 3305 |
| 3115 | 78 | 2080 | 3200 | 3605 | |
| 3515 | 78 | 2280 | 3600 | 4005 |
PSE20-C
раскрыть таблицу
| Высота подъема h3 (мм) | Высота свободного подъема h2 (мм) | Габаритная высота мачты минимальная h1 (мм) | Высота вил максимальная h3 + h13 (мм) | Габаритная высота мачты максимальная h4 (мм) | |
|---|---|---|---|---|---|
| SX | 1505 | 1505 | 1980 | 1590 | 1980 |
| 1905 | 1905 | 2380 | 1990 | 2380 | |
| DX | 2830 | / | 1955 | 2915 | 3370 |
| 3130 | / | 2105 | 3215 | 3670 | |
| 3530 | / | 2305 | 3615 | 4070 |
